Vanne de mélange
T
- Une régulation exceptionnelle pour les meilleures performances de double mélange jusqu'à 6 bars (PN6).
- Version spéciale pour assemblage direct sur la chaudière.
- Format compact, facile à installer sur les chaudières.
- Résistance et durabilité.
- Parfaite adéquation entre la vanne et les servomoteurs ESBE.
Les vannes de la série T sont des vannes à 4 voies pour assemblage en usine sur les ballons, adaptées aux applications de double mélange jusqu'à 6 bars. Les vannes sont fabriquées en fonte hautes performances permettant leur utilisation dans les installations de chaudières. La série T est disponible en DN20-25 et proposée avec un type de connexions. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE.
Gamme de produits
T, Filetage intérieur
![Prod_T20_lr_rgb.png](/storage/586125D5595E9929E3AC41E579A0220BF459D3603209278ECD95D40EEF7EAE87/b2b87c56fe4646fc9c3e797b35a7868d/160-160-0-png.Png/media/a77297d7b94b4a379c58cdc32091f6c8/Prod_T20_lr_rgb.png)
![T front_A-01.png](/storage/2A6FD1DA2A4B1BC221E0CD1A45456D3BC9A4C9A776D90B9ED67F474EDF9330EF/4496de167ab643c19c66f9bf378de194/160-160-0-png.Png/media/c59a58f396a644a389ce0f78ffd8774c/T%20front_A-01.png)
![T side_A-01.png](/storage/1EF941C6A2B163C9F817252C2D51278BEBCFCBC95B046E5EB916B9C9F1019E53/3cb65a86a44e46508676c4b3796fd919/160-160-0-png.Png/media/c9ab48ba0d24475b824e1d776f66d25e/T%20side_A-01.png)
![T bottom_A-01.png](/storage/4AF856B0CF3004B83BCE76185566C4EC80C18877F909C94573A05A95D089D0B3/0d1138deb4284d10be9b81e6ae231a86/160-160-0-png.Png/media/e2ff844d40b747fc87e75dccb754d6fa/T%20bottom_A-01.png)
Réf. | Référence | DN | Kvs | Raccord | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Poids [kg] |
11300900 | T 20 | 20 | 8 | Rp ¾" | 80 | 115 | 39 | 76 | 20 | 35 | 86 | 2,7 |
Caractéristiques techniques
Caractéristiques techniques
Classe de pression : | PN6 |
Angle de rotation : | 90 ° |
Couple, maxi : | 5 Nm |
Taux de fuite en % du débit : | maxi 1,5 |
Connexions : | Filetage intérieur (Rp), EN 10226-1 |
Fluides, Eau de chauffage : | en conformité avec VDI2035 |
Fluides, Mélanges eau / glycol : | max. 50 % |
Fluides, Mélanges eau / éthanol : | max. 28 % |
Température du fluide, maxi : | +110 °C |
Température du fluide, mini : | -10 °C |
Matériau, Corps : | Fonte, EN-JL 1030 |
Matériau, Secteur/Axe : | Laiton, CW 614N |
Matériau, Bague : | Plastique |
Matériau, Plaque de recouvrement : | Zinc |
Matériau, Joints toriques : | EPDM |
Conformité
SI 2016 n° 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)

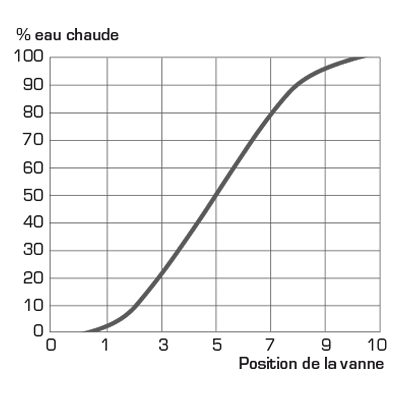

Caractéristiques de la vanne
![Caractéristiques de la vanne](/storage/56CAAB6598A21099319F5604835FBEC6EF591D74A2B477D156710EC83A2943F9/19e693f2a096425abe0ba1d2f3def4fe/png/media/974240fffb7446e4bca03191f6c7b967/Mixing%20valves_FR_A-01.png)
Accessoires et pièces détachées
Télécharger nos documents
Télécharger nos documents
Taper | Aperçu | Télécharger |
Fiche technique | T |
|
Certificat | Déclaration de conformité, T (en) |
|
Certificat | Déclaration de conformité UKCA, T (en) |
|
Certificat | Déclaration relative aux matériaux de construction BPD3, T (en) |
|
Certificat | EAC Certificat (RU), T |
|
Certificat | Certificat de conformité UA, T |
|
Image | T, haute résolution |
|
Image 2D | T |
|
