Válvula mezcladora
T
- Regulación excelente para el mejor rendimiento en aplicaciones de mezcla doble de hasta 6 bares (PN6).
- Versión especial para el montaje directo en la caldera.
- Compacta y fácil de instalar en calderas.
- Larga duración y alta durabilidad.
- Combinación perfecta entre las válvulas y los actuadores ESBE.
La serie T son válvulas de 4 vías para el montaje de fábrica en calderas, indicadas para aplicaciones de mezcla doble de hasta 6 bares. Las válvulas están fabricadas en hierro fundido de alto rendimiento, de modo que pueden utilizarse en instalaciones de calderas. La serie T está disponible en DN 20-25 e incorpora un tipo de conexión. La válvula puede combinarse a la perfección con los actuadores y controladores ESBE.
Gama de productos
T, Rosca interna
![Prod_T20_lr_rgb.png](/storage/586125D5595E9929E3AC41E579A0220BF459D3603209278ECD95D40EEF7EAE87/b2b87c56fe4646fc9c3e797b35a7868d/160-160-0-png.Png/media/a77297d7b94b4a379c58cdc32091f6c8/Prod_T20_lr_rgb.png)
![T front_A-01.png](/storage/2A6FD1DA2A4B1BC221E0CD1A45456D3BC9A4C9A776D90B9ED67F474EDF9330EF/4496de167ab643c19c66f9bf378de194/160-160-0-png.Png/media/c59a58f396a644a389ce0f78ffd8774c/T%20front_A-01.png)
![T side_A-01.png](/storage/1EF941C6A2B163C9F817252C2D51278BEBCFCBC95B046E5EB916B9C9F1019E53/3cb65a86a44e46508676c4b3796fd919/160-160-0-png.Png/media/c9ab48ba0d24475b824e1d776f66d25e/T%20side_A-01.png)
![T bottom_A-01.png](/storage/4AF856B0CF3004B83BCE76185566C4EC80C18877F909C94573A05A95D089D0B3/0d1138deb4284d10be9b81e6ae231a86/160-160-0-png.Png/media/e2ff844d40b747fc87e75dccb754d6fa/T%20bottom_A-01.png)
N.º ref. | Referencia | DN | Kvs | Conexión | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Peso [kg] |
11300900 | T 20 | 20 | 8 | Rp ¾" | 80 | 115 | 39 | 76 | 20 | 35 | 86 | 2,7 |
Datos técnicos
Datos técnicos
Clase de presión: | PN6 |
Ángulo operativo: | 90 ° |
Par de torsión, máx.: | 5 Nm |
Tasa de fuga en % de caudal: | máx. 1,5 |
Conexiones: | Rosca interna (Rp), EN 10226-1 |
Medios, Agua de calefacción: | conforme a VDI2035 |
Medios, Mezclas de agua/glicol: | máx. 50 % |
Medios, Mezclas de agua/etanol: | máx. 28 % |
Temperatura del medio, máx.: | +110 °C |
Temperatura del medio, mín.: | -10 °C |
Material, Cuerpo de la válvula: | Hierro fundido, EN-JL 1030 |
Material, Sector/eje: | Latón, CW 614N |
Material, Buje: | Plástico |
Material, Cubierta: | Zinc |
Material, Juntas tóricas: | EPDM |
Conformidad
SI 2016 n.º 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)

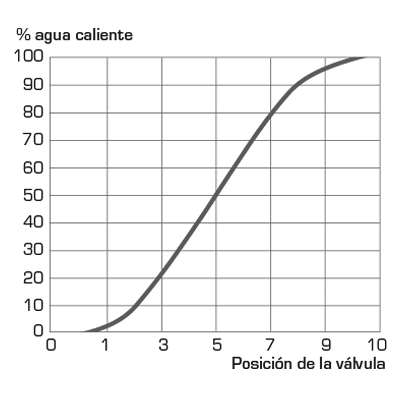

Características de la válvula
![Características de la válvula](/storage/C6A3B859225A6C0CA6899AD562E20C578EF5772C7F517589E1931D36729569BC/17929c7b3a4b471faa51c19d6b83e1e8/png/media/ca293e88ecb4443fa0484698c8c7d575/Mixing%20valves_ES_A-01.png)
