Stellmotor
ARA600 3-Punkt
- Zuverlässiger und geräuscharmer Betrieb.
- Sortiment deckt sämtliche Bedürfnisse ab.
- Perfekte Abstimmung von Stellmotoren und Ventilen von ESBE.
- Hilfsschalterset erhältlich.
Serie ARA600 mit 3-Punkt-Signal (öffnen/schließen) ist für Mischbetrieb zusammen mit Ventilen wie VRG130 und VRB140 geeignet. In diesen Anwendungen kann das gewünschte Mischverhältnis über jede Stellung im Betriebsbereich des Stellmotors erreicht werden. Der kompakte Stellmotor ist für den Antrieb von Mischventilen im Bereich DN 15-50 konzipiert und hat einen Betriebsbereich von 90°. Mit dem Multifunktionsknopf an der Vorderseite des Stellmotors kann diese Modellreihe auch ganz leicht manuell betätigt werden. Hilfsschalter, entweder vormontiert oder als Zusatzoption, kann in jeder beliebigen Position eingesetzt werden dient somit für individuelle Lösungen.
Produktpalette
ARA600, 3-Punkt 230 V
| Art. Nr. | Bezeichnung | Spannung [V AC] | Laufzeit 90° [s] | Steuersignal | Drehmoment, max. [Nm] | Hinweis |
| 12101100 | ARA641 | 230 | 30 | 3-Punkt SPDT | 6 | |
| 12101600 | ARA642 | 230 | 30 | 3-Punkt SPDT | 6 | 1) Mit vormontiertem Hilfsschalter |
| 12101200 | ARA651 | 230 | 60 | 3-Punkt SPDT | 6 | Ersetzt 12001000 |
| 12101700 | ARA652 | 230 | 60 | 3-Punkt SPDT | 6 | 1) Mit vormontiertem Hilfsschalter. Ersetzt 12001100 |
| 12101300 | ARA661 | 230 | 120 | 3-Punkt SPDT | 6 | Ersetzt 12001400 |
| 12101800 | ARA662 | 230 | 120 | 3-Punkt SPDT | 6 | 1) Mit vormontiertem Hilfsschalter. Ersetzt 12001500 |
| 12101400 | ARA671 | 230 | 240 | 3-Punkt SPDT | 6 | Ersetzt 12002000 |
| 12101900 | ARA672 | 230 | 240 | 3-Punkt SPDT | 6 | 1) Mit vormontiertem Hilfsschalter. Ersetzt 12002300 |
ARA600, 3-Punkt 24 V
| Art. Nr. | Bezeichnung | Spannung [V AC] | Laufzeit 90° [s] | Steuersignal | Drehmoment, max. [Nm] | Hinweis |
| 12100100 | ARA643 | 24 | 30 | 3-Punkt SPDT | 6 | |
| 12100200 | ARA653 | 24 | 60 | 3-point SPDT | 6 | |
| 12100700 | ARA654 | 24 | 60 | 3-Punkt SPDT | 6 | 1) Mit vormontiertem Hilfsschalter |
| 12100300 | ARA663 | 24 | 120 | 3-Punkt SPDT | 6 | Ersetzt 12000100 |
| 12100800 | ARA664 | 24 | 120 | 3-Punkt SPDT | 6 | 1) Mit vormontiertem Hilfsschalter. Ersetzt 12000500 |
| 12100400 | ARA673 | 24 | 240 | 3-Punkt SPDT | 6 | Ersetzt 12000800 |
Einbauhilfe
Manueller und automatischer Betrieb, ARA600
Installation des ESBE Stellmotor – ARA600 3-Punkt
Installation eines Hilfsschalters im ESBE Stellmotor – ARA600
Dokumente
| Name | Herunterladen |
| Montageanweisung ARA600, 3-Punkt |
|
Technische Daten
Technische Daten
| Spannungsversorgung: | 24 ± 10% V AC, 50 Hz; 230 ± 10% V AC, 50 Hz |
| Leistungsaufnahme: | 24V: 3 VA; 230V: 5 VA |
| Schutzart: | IP41 |
| Schutzklasse: | II |
| Hilfsschalter ‒ Nennwert: | 24V - 6(3)A, 24 V AC ± 10%; 230V - 6(3)A, 230 V AC ± 10% |

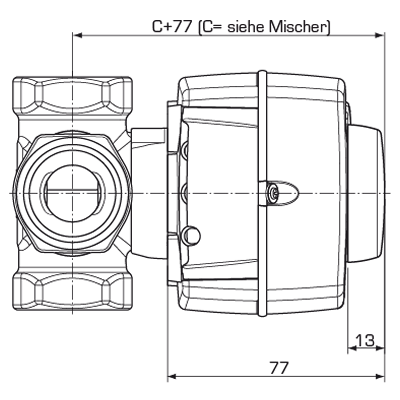

| Drehmoment: | siehe Dimensionstabelle |
| Gewicht: | 0,4 kg |
| Umgebungstemperatur, max.: | +55 °C |
| Umgebungstemperatur, min.: | -5 °C |
Konformität
EMC 2014/30/EU
RoHS 2011/65/EU
Verdrahtung
Zubehör- und ersatzteile
Anbausätze
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Bedienungsanleitung | |
 |
16000500 | ARA803 | ESBE ARA803 Adapterset, ESBE Ventile VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. | |
 |
16000800 | ARA806 | ESBE ARA806 Adapterset, Honeywell Centra Corona Ventile V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210,CRS210. Separat bestellen. | |
 |
16000900 | ARA808 | ESBE ARA808 Adapterset, Lovato Ventile. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Separat bestellen. | |
 |
16000600 | ARA805 | ESBE ARA805 Adapterset, Meibes Ventile. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Separat bestellen. | |
 |
16001000 | ARA809 | ESBE ARA809 Adapterset, PAW Ventile. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Separat bestellen. | |
 |
16000700 | ARA807 | ESBE ARA807 Adapterset, Watts Ventile. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Separat bestellen. | |
 |
16001100 | ARA810 | ESBE ARA810 Adapterset, WITA Ventile Minimix, Maximix, H10, H9GG, H9MS. | Serie ARA600, CRA200, CRB200, CRC200, CRD200, CRK210, CRS210. Separat bestellen. | |
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Bedienungsanleitung | |
 |
17050600 | ARA902 | ESBE ARA902 Drehknopf ARA600 | |
Zubehör
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Bedienungsanleitung | |
 |
16200700 | ARA801 | ESBE ARA801 Mikroschaltersatz ARA600. | |
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | ARA600 3-Punkt |
|
| Montageanweisung | ARA600 3-Punkt |
|
| Zertifikate | Konformitätserklärung, ARA600 3-Punkt (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, ARA600 3-Punkt (en) |
|
| Zertifikate | EAC Zertifikat (RU), ARA600 3-Punkt 230V |
|
| Zertifikate | EAC Zertifikat (RU), ARA600 3-Punkt 12-24V |
|
| Zertifikat | Konformitätszertifikat UA, ARA600 3-Punkt |
|
| Leitfaden | Auswahlleitfaden, Mischer + Stellmotoren |
|
| Bild | ARA600, hochauflösend |
|
| Bild | ARA600 Mikroschalter, hochauflösend |
|
| 2D-Bild | ARA600 |
|
| 3D-Zeichnung (stp-Datei) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 mit Skalenposition „Auf“ = im Uhrzeigersinn |
|
| 3D-Zeichnung (stp-Datei) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 mit Skalenposition „Auf“ = im Uhrzeigersinn |
|
| 3D-Zeichnung (stp-Datei) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 mit Skalenposition „Auf“ = Gegen den Uhrzeigersinn |
|
| 3D-Zeichnung (stp-Datei) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 mit Skalenposition „Auf“ = Gegen den Uhrzeigersinn |
|
Passende Produkte
Verwandte Produkte
Anwendung
Anwendung
Heizsystem mit 3-Wege-Regulierung und örtlicher Umwälzpumpe.
Heizsystem mit 2-Wege-Regulierung und variablem Fluss.
Heizsystem mit 3-Wege-Regulierung.
Heizsystem mit 3-Wege-Regulierung und örtlicher Umwälzpumpe.
Heizsystem mit 2-Wege-Regulierung und örtlicher Umwälzpumpe.
