Mitigeur thermostatique de secours
VTE300, VTE500
- Fonction anti-brûlure
- Dérivation (by-pass) dynamique
- Contrôle de température extrêmement précis
Les mitigeurs thermostatiques de secours ESBE des séries VTE300/VTE500 sont conçus pour les douches oculaires et les douches d’urgence nécessitant une régulation précise de la température de l’eau, une protection anti-brûlure et un accès continu à l’eau.
Gamme de produits
VTE312, Filetage extérieur
![VTE312.png](/storage/C58F09C46AB9E1D60AEDE9F3FABB749EF0F4462FEDA66B43BB18B71EBF2AEBE8/6d192fb4801649ecad1fe8def28cdfc2/160-160-0-png.Png/media/1a7120a4193e4ac5a8175226e615c014/VTE312.png)
![VTEx00 front_A-01.png](/storage/378C28E17BB5E264B116780DA1BCF18C6C6684E78A8B199CB0E2C8001C0DEB11/2729051a320841ed93f1ad47210b1d20/160-160-0-png.Png/media/0b07906dabeb477f89a9156020b76965/VTEx00%20front_A-01.png)
![VTEx00 side_A-01.png](/storage/AB16AEC5FC6C5CE81E3F8FCEDAEA9F949865091EDE25A406BAC63FC288282B04/afe0d78841bf4929b9913c1054e4a5e4/160-160-0-png.Png/media/47efcfc068ab4dd3966b54bb018a5b9c/VTEx00%20side_A-01.png)
Réf. | Référence | Plage de température [°C] | Kvs | Raccord E | A [mm] | B [mm] | C [mm] | D [mm] | Poids [kg] |
31260200 | VTE312 | 22 – 28 | 1,2 | G ¾" | 70 | 54 | 52 | 46 | 0,52 |
VTE512, Filetage extérieur
![VTE512.png](/storage/DC13EB28CDDBF0C67F15287EF51A4BB42DDC65B1B317CC85ABED3FDFF56007F6/eea32ce78897427daf609baf82ead2fb/160-160-0-png.Png/media/51f46d7b95e64fc2a95606dfa0391453/VTE512.png)
![VTEx00 front_A-01.png](/storage/378C28E17BB5E264B116780DA1BCF18C6C6684E78A8B199CB0E2C8001C0DEB11/2729051a320841ed93f1ad47210b1d20/160-160-0-png.Png/media/0b07906dabeb477f89a9156020b76965/VTEx00%20front_A-01.png)
![VTEx00 side_A-01.png](/storage/AB16AEC5FC6C5CE81E3F8FCEDAEA9F949865091EDE25A406BAC63FC288282B04/afe0d78841bf4929b9913c1054e4a5e4/160-160-0-png.Png/media/47efcfc068ab4dd3966b54bb018a5b9c/VTEx00%20side_A-01.png)
Réf. | Référence | Plage de température [°C] | Kvs | Raccord E | A [mm] | B [mm] | C [mm] | D [mm] | Poids [kg] |
31280200 | VTE512 | 22 – 28 | 4,8 | G 1¼" | 84 | 62 | 60 | 56 | 0,95 |
Assistance au montage
Utilisation

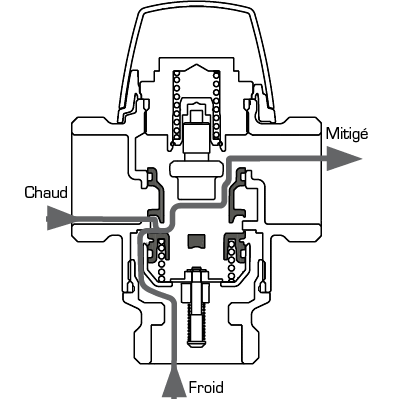

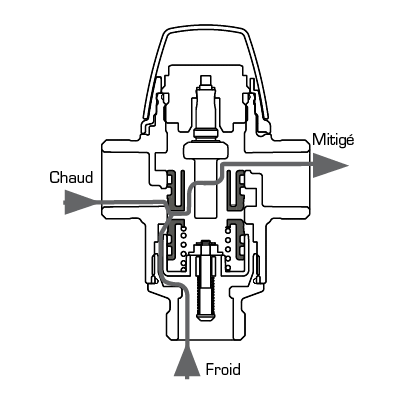

![Utilisation](/storage/E13550D114E51803FB8F73E5EAEED92760DB658FFE332EB435A473EC431A9232/875eb39c10fc4fd4951cfee59231558e/png/media/f93d8602294d4c85a0540324e1cf6ff2/VTE312_fr_A-01.png)
![](/storage/28AAAD492226D5DA531A788575BA1E3F54B9BF942862AD44A8F3D0EFC8F674ED/aa8f7ce2c30b4476ab222eea8f5e76a3/png/media/f7a52f2e57fa4d4382318d4917bb02b5/VTE512_fr_A-01.png)
Exemples de montage
![Exemples de montage](/storage/83A60F0611506ED5C6FE07C3EFF8DE94BC0285980DB8066E7BBB37D6EFE1DF95/f9f9c2f473db4022be61a075b99fe392/png/media/33f46f87c69a42ff809860aba4702756/Shower_B_VTE300-01.png)
![](/storage/CFA6D4CA4ACA99E1D36E5BDD7C9EC24E130E00A72FFAF761F4D69D48F6790763/a73fa4dba790450c956060076ef58fc6/png/media/1c4a7c60bf754d93b28c25fff08529cd/Shower_B_VTE500-01.png)
Documents
Nom | Télécharger |
Instructions pour l'installation VTE300, VTE500 |
|
Caractéristiques techniques
Caractéristiques techniques
Classe de pression : | PN 10 |
Pression de service : | 1,0 MPa |
Pression différentielle maxi, Mélange: | 0,3 MPa |
Pression différentielle alimentation froide/chaude, maxi : | 0,03 MPa |
Pression différentielle pour déclencher la fonction by-pass, mini : | 0,05 MPa |
Capacité du by-pass : | VTE300 : Kvs 1,2 m³/h (31 l/min à une pression différentielle de 2,4 bar); VTE500 : Kvs 2,7 m³/h (70 l/min à une pression différentielle de 2,4 bar) |
Stabilité de température: | ±5 °C *VTE300 : Valide à la même pression dans l’arrivée d'eau chaude et d'eau froide, avec un débit minimum de 4 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10 °C. VTE500 : Valide à la même pression dans l’arrivée d’eau chaude et la sortie d’eau de mélange, avec un débit minimum de 9 l/min. Différence de température minimum entre l'arrivée d'eau chaude et l'eau de mélange à la sortie : 10 °C. |
Connexions : | Filetage extérieur (G), ISO 228/1 |
Température du fluide utilisé, maxi en continu : | +95 °C |
Température du fluide utilisé, maxi temporairement : | +100 °C |
Température du fluide utilisé, mini : | 0 °C |
Matériau, Boîtier de vanne et autres pièces métalliques en contact avec du liquide : | Laiton résistant à la dézincification, DZR |
