Valvola miscelatrice termostatica di emergenza
VTE300, VTE500
- Funzione anti-scottatura
- Bypass dinamico
- Precisione elevata di regolazione della temperatura
Le valvole di miscelazione di emergenza termostatiche ESBE serie VTE300/VTE500 sono progettate per doccette oculari e docce di emergenza, dove sono richiesti un'elevata precisione di regolazione della temperatura dell’acqua, la funzione anti-scottatura e l’accesso continuo all'acqua.
Gamma di prodotti
VTE312, Filetto maschio
![VTE312.png](/storage/C58F09C46AB9E1D60AEDE9F3FABB749EF0F4462FEDA66B43BB18B71EBF2AEBE8/6d192fb4801649ecad1fe8def28cdfc2/160-160-0-png.Png/media/1a7120a4193e4ac5a8175226e615c014/VTE312.png)
![VTEx00 front_A-01.png](/storage/378C28E17BB5E264B116780DA1BCF18C6C6684E78A8B199CB0E2C8001C0DEB11/2729051a320841ed93f1ad47210b1d20/160-160-0-png.Png/media/0b07906dabeb477f89a9156020b76965/VTEx00%20front_A-01.png)
![VTEx00 side_A-01.png](/storage/AB16AEC5FC6C5CE81E3F8FCEDAEA9F949865091EDE25A406BAC63FC288282B04/afe0d78841bf4929b9913c1054e4a5e4/160-160-0-png.Png/media/47efcfc068ab4dd3966b54bb018a5b9c/VTEx00%20side_A-01.png)
Cod. | Riferimento | Range di temperatura [°C] | Kvs | Raccordo E | A [mm] | B [mm] | C [mm] | D [mm] | Peso [kg] |
31260200 | VTE312 | 22 – 28 | 1,2 | G ¾" | 70 | 54 | 52 | 46 | 0,52 |
VTE512, Filetto maschio
![VTE512.png](/storage/DC13EB28CDDBF0C67F15287EF51A4BB42DDC65B1B317CC85ABED3FDFF56007F6/eea32ce78897427daf609baf82ead2fb/160-160-0-png.Png/media/51f46d7b95e64fc2a95606dfa0391453/VTE512.png)
![VTEx00 front_A-01.png](/storage/378C28E17BB5E264B116780DA1BCF18C6C6684E78A8B199CB0E2C8001C0DEB11/2729051a320841ed93f1ad47210b1d20/160-160-0-png.Png/media/0b07906dabeb477f89a9156020b76965/VTEx00%20front_A-01.png)
![VTEx00 side_A-01.png](/storage/AB16AEC5FC6C5CE81E3F8FCEDAEA9F949865091EDE25A406BAC63FC288282B04/afe0d78841bf4929b9913c1054e4a5e4/160-160-0-png.Png/media/47efcfc068ab4dd3966b54bb018a5b9c/VTEx00%20side_A-01.png)
Cod. | Riferimento | Range di temperatura [°C] | Kvs | Raccordo E | A [mm] | B [mm] | C [mm] | D [mm] | Peso [kg] |
31280200 | VTE512 | 22 – 28 | 4,8 | G 1¼" | 84 | 62 | 60 | 56 | 0,95 |
Supporto per l'installazione

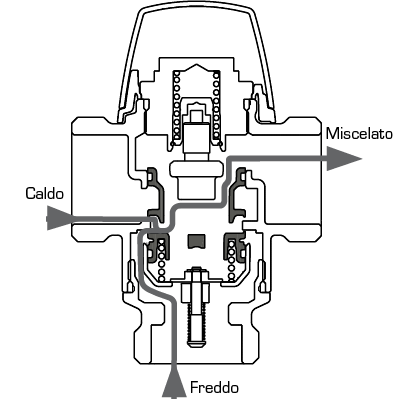

Funzionamento
![Funzionamento](/storage/B5C5F4CDE9EF96B9E343F9D648496809A8F512B39B82DB592D78A590E641D720/6ac894ad7cbe4b27b61eb3948ea4ec44/png/media/63c776a13bf04c4db9eb435f62b4362d/VTE312_it_A-01.png)
![](/storage/676EA75D4039D96F902411E5B96494D062EFB6D078BEBBB4A53E6A3DF205AAD1/6f28ce2bcb334639b60faa8f32a739c9/png/media/f1dec506f3ee4a7cacf0f6863efe8f69/VTE512_it_A-01.png)
Esempi di installazione
![Esempi di installazione](/storage/83A60F0611506ED5C6FE07C3EFF8DE94BC0285980DB8066E7BBB37D6EFE1DF95/f9f9c2f473db4022be61a075b99fe392/png/media/33f46f87c69a42ff809860aba4702756/Shower_B_VTE300-01.png)
![](/storage/CFA6D4CA4ACA99E1D36E5BDD7C9EC24E130E00A72FFAF761F4D69D48F6790763/a73fa4dba790450c956060076ef58fc6/png/media/1c4a7c60bf754d93b28c25fff08529cd/Shower_B_VTE500-01.png)
Documentazione
Nome | Scarica |
Istruzioni per l’installazione VTE300, VTE500 |
|
Dati tecnici
Dati tecnici
Classe di pressione: | PN 10 |
Pressione di esercizio: | 1,0 MPa |
Pressione differenziale max., Miscelazione: | 0,3 MPa |
Pressione differenziale alimentazione acqua fredda/calda, max.: | 0,03 MPa |
Pressione differenziale per l’intervento della funzione di bypass, min.: | 0,05 MPa |
Capacità di bypass: | VTE300: Kvs 1,2 m³/h (31 l/min a una pressione differenziale di 2,4 bar); VTE500: Kvs 2,7 m³/h (70 l/min a una pressione differenziale di 2,4 bar) |
Stabilità di temperatura: | ±5 °C *VTE300: Valida alla stessa pressione all’ingresso di acqua calda e fredda, portata minima 4 l/min. Differenza di temperatura minima fra l’ingresso di acqua calda e l’uscita di acqua miscelata 10°C. VTE500: Valida alla stessa pressione all’ingresso di acqua calda e all’uscita di acqua miscelata, portata minima 9 l/min. Differenza di temperatura minima tra l’ingresso di acqua calda e l’uscita di acqua miscelata 10°C. |
Collegamenti: | Filetto maschio (G), ISO 228/1 |
Temperatura del fluido, max. continua: | +95 °C |
Temperatura del fluido, max. temporanea: | +100 °C |
Temperatura del fluido, min.: | 0 °C |
Materiale, Alloggiamento della valvola e altre parti metalliche a contatto con il fluido: | Ottone resistente alla dezincatura, DZR |
Conformità
SI 2016 n. 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
ÜA R-15.2.4-22-17605 (AT)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Accessori e parti di ricambio
Area di download
Area di download
Genere | Anteprima | Scarica |
Scheda tecnica | VTE300, VTE500 |
|
Istruzioni per l’installazione | VTE300, VTE500 |
|
Certificati | Dichiarazione di conformità, VTE300 (en) |
|
Certificati | Dichiarazione di conformità, VTE500 (en) |
|
Certificati | Dichiarazione di conformità UKCA, VTE300 (en) |
|
Certificati | Dichiarazione di conformità UKCA, VTE500 (en) |
|
Certificati | Dichiarazione sui materiali di costruzione BPD3, VTE300 (en) |
|
Certificati | Dichiarazione sui materiali di costruzione BPD3, VTE500 (en) |
|
Certificati | ÜA R-15.2.4-22-17605 (AT), VTE300/VTE500 |
|
Certificati | KIWA-21-DW-10120, VTE300 (en) |
|
Certificati | KIWA-21-DW-10122, VTE500 |
|
Approvazioni | PZH-Certificato (PL), VTE300/VTE500 |
|
Immagine | VTE312, ad alta risoluzione |
|
Immagine | VTE512, ad alta risoluzione |
|
2D-immagine | VTE300, VTE500 |
|
Disegno 3D (file stp) | VTE312 |
|
Disegno 3D (file stp) | VTE512 |
|
