Kontakt termosztát

TSA100

  • Belső és külső beállítás
  • Be-/kikapcsolási elv
  • Könnyű beszerelés

Az ESBE TSA100 BE/KI kapcsoló termosztát egy kapcsolóhoz csatlakoztatott hőmérsékletmérő szondából áll. A kapcsoló BE/KI kapcsoláshoz használható hőmérsékletmérés alapján bármely elektromos készüléken, pl. szivattyú, kazán stb.

Termékválaszték

TSA1xx

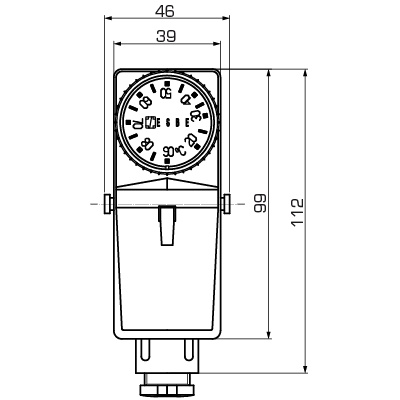

TSA1x2 front_A-01.png
TSA112, TSA122

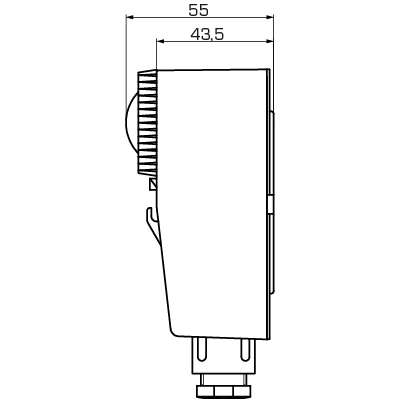

TSA1x2 side_A-01.png

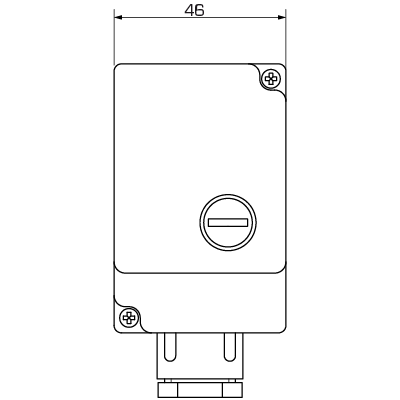

TSA121 front_A-01.png
TSA121

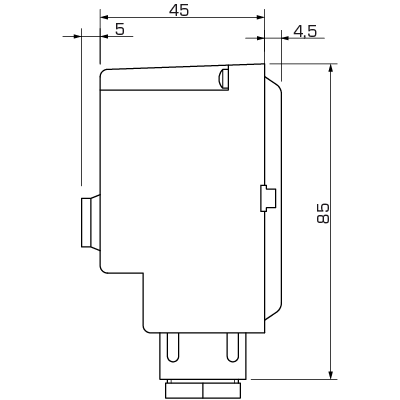

TSA121 side_A-01.png
Cikkszám Hivatkozás Vezérlési tartomány Kapcsolati besorolás Burkolat minősítése Súly [kg] Jegyzet
86900100 TSA121 40 - 70 °C ± 5 °C (C-2) 10A IP40 0,18 Belső beállítás
86900200 TSA122 20 - 90 °C (C-1) 10 A / (C-2) 6 A 250 V AC IP30 0,15 Külső beállítás
86900300 TSA112 20 - 90 °C (C-1) 10 A / (C-2) 6 A 250 V AC IP30 0,14 Belső beállítás
Telepítési támogatás
Műszaki adatok

Műszaki adatok

Kapcsolati besorolás: lásd a táblázatot
Burkolat minősítése: lásd a táblázatot
Vezérlési tartomány: lásd a táblázatot
Korlátozási hőmérséklet: 125 °C;

TSA121 – rögzített 60 °C
Környezeti hőmérséklet, max.: 80 °C;

TSA121 - 55 °C
Hőmérséklet-eltérés: ΔT 8 ± 2K
Anyag, fedél: Műanyag
Anyag, érzékelő: Réz

Megfelelőség

Megfelelőség
LVD 2014/35/EU
RoHS3 2015/863/EU
SI 2016, 1101. sz.
SI 2012, 3032. sz.

Vezetékek

Kérjük, tekintse meg a beszerelési útmutatót
