Töltőegység

LTC300

  • Teljesen állítható szivattyúsebesség a tárolótartály töltésének optimalizálásához.
  • A visszatérő víz hőmérsékletének pontos szabályozása.
  • Nagy hatékonyságú szivattyú az ErP irányelv szerint.
  • Beépített légtelenítési funkció.

Az LTC300 sorozat egy integrált, nagy hatékonyságú szivattyúval ellátott töltőegység. A töltőegység gondoskodik arról, hogy a kazán magas égési hőmérsékletet érjen el, így biztosítva a lehető legalacsonyabb kibocsátást.
A töltőegységnél mindenekelőtt győződjön meg arról, hogy a kazán visszatérő hőmérséklete magas és állandó a teljes égési ciklus alatt, ami magasabb szintű kazánhatékonyságot, kevesebb kátrányosodást és a kazán élettartamának növelését teszi lehetővé. A töltőegységben található nagy hatékonyságú szivattyú megfelel az energiával kapcsolatos termékekről szóló új uniós irányelvnek. Ez az irányelv meghatározza az energiahatékonyságra vonatkozó szabványosított követelményeket, és maximalizálja az EEI-t (energiahatékonysági mutató) 0,20-ra.

Termékválaszték

LTC341, belső menet elektronikus 4 m-es szivattyúval

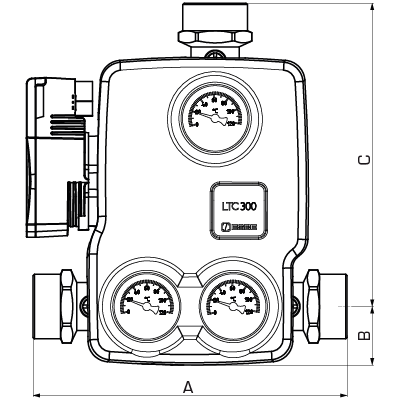

LTC300 front_A-01.png

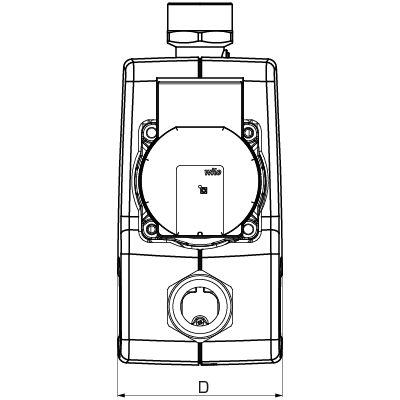

LTC300 side_A-01.png
Cikkszám Hivatkozás DN Teljesítmény [kW] Teljesítmény (max. ∆t [°C]) Nyitási hőmérséklet Csatlakozó adapter A [mm] B [mm] C [mm] D [mm] Súly [kg]
55005300 LTC341 25 60 35 55°C ± 5°C G 1“ 213 42 212 118 4,4
55005400 LTC341 25 50 30 60°C ± 5°C G 1" 213 42 212 118 4,4
55005500 LTC341 25 45 25 65°C ± 5°C G 1" 213 42 212 118 4,4

LTC361, belső menet elektronikus 6 m-es szivattyúval

LTC300 front_A-01.png
LTC300 side_A-01.png
Cikkszám Hivatkozás DN Teljesítmény [kW] Teljesítmény (max. ∆t [°C]) Nyitási hőmérséklet Csatlakozó adapter A [mm] B [mm] C [mm] D [mm] Súly [kg]
55006000 LTC361 25 90 35 55°C ± 5°C G 1" 213 42 212 118 4,4
55006100 LTC361 25 80 30 60°C ± 5°C G 1" 213 42 212 118 4,4
55006200 LTC361 25 65 25 65°C ± 5°C G 1" 213 42 212 118 4,4
55006300 LTC361 25 50 20 70°C ± 5°C G 1" 213 42 212 118 4,4
55006400 LTC361 32 90 35 55°C ± 5°C G 1¼" 227 42 219 118 4,6
55006500 LTC361 32 80 30 60°C ± 5°C G 1¼" 227 42 219 118 4,6
55006600 LTC361 32 65 25 65°C ± 5°C G 1¼" 227 42 219 118 4,6
55006700 LTC361 32 50 20 70°C ± 5°C G 1¼" 227 42 219 118 4,6

LTC381, belső menet elektronikus 8 m-es szivattyúval

LTC300 front_A-01.png
LTC300 side_A-01.png
Cikkszám Hivatkozás DN Teljesítmény [kW] Teljesítmény (max. ∆t [°C]) Nyitási hőmérséklet Csatlakozó adapter A [mm] B [mm] C [mm] D [mm] Súly [kg]
55006800 LTC381 40 110 35 55°C ± 5°C G 1½" 225 42 218 118 4,6
55006900 LTC381 40 95 30 60°C ± 5°C G 1½" 225 42 218 118 4,6
55005200 LTC381 40 80 25 65°C ± 5°C G 1½" 225 42 218 118 4,6
Telepítési támogatás

ESBE LTC300 töltőegység telepítése

Termosztát csere - LTC 300 Töltőegység

Auto-circulation aktiválás – ESBE LTC300 Töltőegység

Telepítési példák

Telepítési példák

Dokumentumok

Műszaki adatok

Műszaki adatok

Nyomásosztály: PN 6
Áteresztési tényező A - AB: max. 0,5% a max. áramlásból
Áteresztési tényező B - AB: max. 3% a max. áramlásból
Tápfeszültség: 230 ± 10% V AC, 50 Hz
Kábelhossz: 3,0 m
Energiafogyasztás: LTC341: max. 20 W;
LTC361: max. 43 W;
LTC381: max. 80 W
EEI (Energiahatékonysági index), keringtetőszivattyú: <0,20
Energiaosztály: A
Átfolyás Kv/Kv min: 100
Kapcsolatok: Belső menet (G), ISO 228/1
Közeg, fűtéshez használt víz: a VDI2035 szerint
Közeg, víz/glikol keverék: max. 50 %
Közeg, víz/etanol keverék: max. 28 %
Közeghőmérséklet, max.: +110 °C
Közeghőmérséklet, min.: 0 °C
Környezeti hőmérséklet, max.: +60 °C
Környezeti hőmérséklet, min.: 0 °C
Anyag, szeleptest: Gömbgrafitos vas EN-JS 1050

Megfelelőség

PED 2014/68/EU, 4.3 cikk /
SI 2016, 1105. sz.
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016, 1101. sz.
SI 2016, 1091. sz.
SI 2012, 3032. sz.
SI 2010, 2617. sz.

Áramlásminta

Áramlásminta

Méretek

Lásd az adatlapot

Vezetékek

Kérjük, tekintse meg a beszerelési útmutatót
Kiegészítők és cserealkatrészek

Opciók

Cikksz. Referencia Megnevezés
57060500 57060500 LTC801 ESBE LTC801 elzáró szelepek / adapterek G1½" x G1", 3db.
57060600 57060600 LTC801 ESBE LTC801 elzáró szelepek / adapterek G11/2" x G11/4", 3 db.
57060700 57060700 LTC801 ESBE LTC801 elzáró szelepek / adapterek G1½" x G1½"", 3 db.
57060800 57060800 LTC801 ESBE LTC801 elzáró szelepek / adapterek G11/2" x G2", 3 db.
57060900 57060900 LTC801 ESBE LTC801 elzáró szelepek / adapterek G11/2 " x CPF 28 mm, 3 db.

Pótalkatrészek

Cikksz. Referencia Megnevezés
57020100 57020100 VTC951 ESBE VTC951 termosztát, 50 °C
57020200 57020200 VTC951 ESBE VTC951 termosztát, 55 °C
57020300 57020300 VTC951 ESBE VTC951 termosztát, 60 °C
57020800 57020800 VTC951 ESBE VTC951 termosztát, 65 °C
57020400 57020400 VTC951 ESBE VTC951 termosztát, 70 °C
57020500 57020500 VTC951 ESBE VTC951 termosztát, 75 °C
57020900 57020900 LTC922 ESBE LTC922 VTC/LTC csatlakozókészlet, 3 db száltömítés 11/2".
57060400 57060400 LTC921 ESBE LTC921 visszacsapó betét
57061300 57061300 LTC952 ESBE LTC952 termométer, 3 db.
57061400 57061400 LTC953 ESBE LTC953 szigetelés, két részben.
57061500 57061500 LTC934 ESBE LTC934 Szivattyú Yonos Para MS/4-20/SC
57061600 57061600 LTC934 ESBE LTC934 Szivattyú Yonos Para MS/6-43/SC
57061700 57061700 LTC934 ESBE LTC934 Szivattyú Yonos Para MS/8-60/SC
Letöltési terület

Letöltési terület

Típus Előnézet Letöltés
Adatlap LTC300 download
Beszerelési útmutató LTC300 download
Tanúsítvány Megfelelőségi nyilatkozat, LTC300 (en) download
Tanúsítvány Megfelelőségi nyilatkozat, UKCA, LTC300 (en) download
Tanúsítvány Építési termék nyilatkozat BPD3, LTC300 (en) download
Tanúsítvány EAC tanúsítvány (RU) download
Tanúsítvány Megfelelőségi tanúsítvány UA, LTC300 download
Kép LTC300, nagy felbontású download
2D kép LTC300 download
3D rajz (stp fájl) LTC340, LTC360 DN25 download
3D rajz (stp fájl) LTC380, DN40 download
Alkalmazási területek

Alkalmazási területek

Hatékony tárolótartály-feltöltés.

Termékek

LTC300

Hatékony tárolótartály-feltöltés a rendelkezésre álló biztonsági berendezésekkel.
