Termikus biztonsági szelep
VST200
- Kiváló biztonság szilárd tüzelésű kazánok esetében.
- Két, egymástól független hőmérséklet-érzékelő.
- A kapilláris csövek fémtömlő bevonata.
A VST200 sorozat megakadályozza a túl magas hőmérséklet kialakulását a szilárd tüzelésű kazánban. Ezen rendszereknél maximum 100 kW-os fűtési teljesítmény engedélyezett. A termikus biztonsági szelepekből álló sorozat egy nyomásmentes együléses szelep, amely emelkedő hőmérséklet esetén nyit. A termikus biztonsági szelepet lehetőleg a biztonsági hőcserélő hideg víz bemenetébe szerelje fel.
Termékválaszték
VST212, Belső menet
![VST212.png](/storage/213CF06C8B48DED5647668A18719EFC5DB67F66D1372EF2E30E25B5EFB0664D2/2bf650cd198a47f6b2ae0a90cd223b22/160-160-0-png.Png/media/f1fbb151c63246d980708ebf9c506806/VST212.png)
![VST200 valve_A-01.png](/storage/54A4946C3CCFD96D79C5C699F6C399C10EF168D7664BDEFB9436D2A086BA740C/4f9c31e6672145e2ae11f35a65abfcb1/160-160-0-png.Png/media/3dd0abbe49b24cf2827d9f8a919f8ba4/VST200%20valve_A-01.png)
![VST200 immersion_A-01.png](/storage/64ECCB660CDC20C0EAE2025E3FF13E2CC6FF1A70ED0895E5E3832F048E023409/58848591f5094b31a84196bd7d138737/160-160-0-png.Png/media/59b147f3718a4d4b9f54f6e92247ec7a/VST200%20immersion_A-01.png)

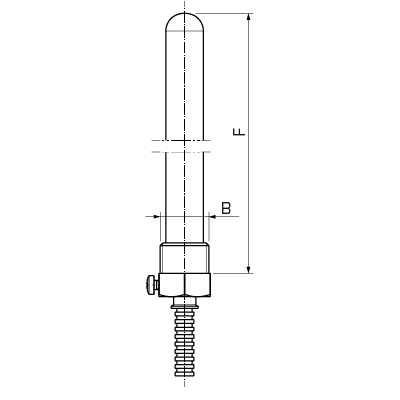

Cikkszám | Hivatkozás | DN | Nyitási hőmérséklet [⁰C] | Ürítési kapacitás [m³/h] | A csatlakozás | B csatlakozás | C [mm] | D [mm] | E [mm] | F [mm] | Súly [kg] |
36028000 | VST212 | 20 | 95 ± 3 | 1,35 | G ¾" | G ½" | 60 | 34,5 | 67,1 | 157,5 | 0,65 |
Műszaki adatok
Műszaki adatok
Nyomásosztály: | PN 10 |
A kazán hőteljesítménye, max.: | 100 kW |
Kapilláris cső hossza: | 1,3 m |
Hőmérséklet – érzékelő, max.: | +125 °C |
Nyitási hőmérséklet – érzékelő: | 95°C ± 3°C |
Csatlakozások, szelep: | Belső menet (G), ISO 228/1 |
Csatlakozások, merülőhüvely: | Külső menet (G), ISO 228/1 |
Anyag, szelepház és más, folyadékkal érintkező fém alkatrészek: | Sárgaréz, CW 617N – DIN 12164/5 |
Az EN 14597-2, VdTÜV-Merkblatt szabványnak megfelelően
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
Letöltési terület
Letöltési terület
Típus | Előnézet | Letöltés |
Adatlap | VST200 |
|
Beszerelési útmutató | VST200 |
|
Tanúsítvány | Megfelelőségi nyilatkozat, VST200 (en) |
|
Tanúsítvány | Megfelelőségi nyilatkozat UKCA, VST200 (en) |
|
Tanúsítvány | Építési terméknyilatkozat BPD3, VST200 (en) |
|
Kép | VST212, nagy felbontású |
|
2D kép | VST200 |
|
2D kép | Merülőhüvely |
|
3D rajz (stp fájl) | VST212, DN20 |
|
