Szelep szett
VMB400, VMB500
- Minden egyben, könnyű beszerelés
- Forrázás és Legionella elleni védelem
- A szabályozás pontossága
A VMB400/VMB500 sorozat egy kompakt szelepkombináció a forróvíz tárolásához. A szelepkombináció visszacsapó és elzáró berendezéssel rendelkezik, valamint biztonsági szeleppel, vákuumszeleppel stb. A bejövő meleg vizet a VTA320/VTA520 termosztatikus keverőszelep-sorozat szabályozza.
Termékválaszték
VMB423, roppantós szerelvény
![Prod_VMB423_verA_issueA_lr.png](/storage/30C9670EC5B29F14336BB110AB9D0B7BE6B46F09C5AD1B9157A7B7E50CA0EBB6/de1f759d0549454b9f1bad92ee744fd3/160-160-0-png.Png/media/604c772babd0436bb1bb537536884297/Prod_VMB423_verA_issueA_lr.png)
![Prod_VMB423_safety_verA_issueA_lr.png](/storage/ABF6635CC1F9CBE9B96900105543E594B60366DF31554E36D2C9704A6CEA9973/b2e6ae78ca9841cbaf83e91176e7f13d/160-160-0-png.Png/media/9b19b1c35e864e2aab33fde2a08089ba/Prod_VMB423_safety_verA_issueA_lr.png)
![VMB400 front_B-01.png](/storage/FAEE8C966C86B1EAAC68CB89CDF213CED9A9E5B7435C6D8EEE8BD28B69DA4105/ad13af85c89f44d09699d32a4308102b/160-160-0-png.Png/media/88c0abf2539745b3a36e4585cded549d/VMB400%20front_B-01.png)
![VMB400 side_B-01.png](/storage/9B092C90D66490A07AFEF71297BE759B5E4566B00D83229E16912CD6A10B6E90/56782d006da04914a72cc7dc3a50ed4f/160-160-0-png.Png/media/082b35d557c04456b5a56efe442962de/VMB400%20side_B-01.png)

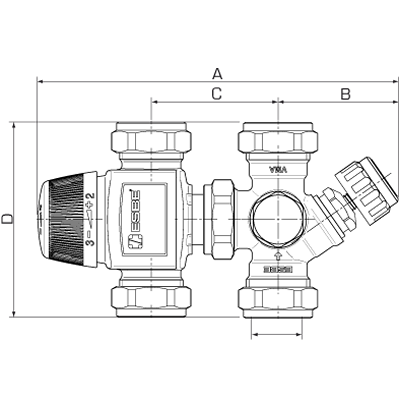

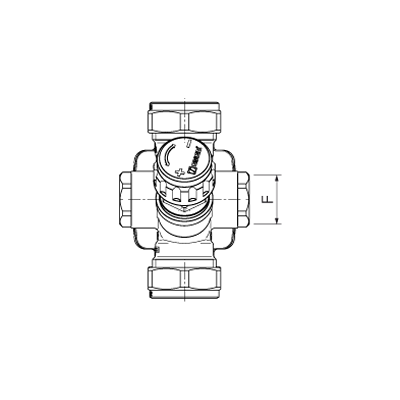

Cikkszám | Hivatkozás | DN | Kvs | Biztonsági szelep [MPa] | Biztonsági szelep [bar] | E csatlakozás | F csatlakozás | A [mm] | B [mm] | C [mm] | D [mm] | Súly [kg] | Jegyzet |
31502000 | VMB423 | 15 | 1,1 | — | — | CPF 15 mm | G ½" | 165 | 53 | kb. 55 | 86 | 0,78 | Helyettesíti: 31500600 |
31502600 | VMB423 | 15 | 1,1 | 1,0 | 10 | CPF 15 mm | G ½" | 165 | 53 | kb. 55 | 86 | 0,93 | |
31502100 | VMB423 | 20 | 1,6 | — | — | CPF 22 mm | G ½" | 165 | 53 | 52-60 | 86 | 0,86 | Helyettesíti: 31500100 |
31502200 | VMB423 | 20 | 1,6 | 0,6 | 6 | CPF 22 mm | G ½" | 165 | 53 | 52-60 | 86 | 1,01 | Helyettesíti: 31500900 |
31502300 | VMB423 | 20 | 1,6 | 0,7 | 7 | CPF 22 mm | G ½" | 165 | 53 | 52-60 | 86 | 1,01 | Helyettesíti: 31500300 |
31502400 | VMB423 | 20 | 1,6 | 0,9 | 9 | CPF 22 mm | G ½" | 165 | 53 | 52-60 | 86 | 1,01 | Helyettesíti: 31500200 |
31502500 | VMB423 | 20 | 1,6 | 1,0 | 10 | CPF 22 mm | G ½" | 165 | 53 | 52-60 | 86 | 1,01 |
VMB523, roppantós szerelvény
![therm_VMB523_hr_cmyk.png](/storage/AAB8DD809B8B9DE01ADF0275E6782EA4EFF5D79E768AEFFA3BAA23F25E66BA93/c9aac59a3a944ccdba0a08fb5c9a8a38/160-160-0-png.Png/media/c7a9ca7f4da84705a3073cc9ad96feaf/therm_VMB523_hr_cmyk.png)
![VMB500 front_B-01.png](/storage/14E6B692DF8B79354161551E5B58FD02328C6C9617FD6C1D5C5B6CA1AF062456/e70a854e383b44818ad514c65c7718f4/160-160-0-png.Png/media/1450e857c19b4851b72ebbe02610b6a6/VMB500%20front_B-01.png)
![VMB500 side_B-01.png](/storage/C92EBC2F4D2161A6E22DDCFEB7DAC9E620CA176AA90677F3A7E0FE1BCD1C185D/f4503d5b3223482db2d4adf63b237547/160-160-0-png.Png/media/67b336d8d53d45bd835411ddb9ac181a/VMB500%20side_B-01.png)

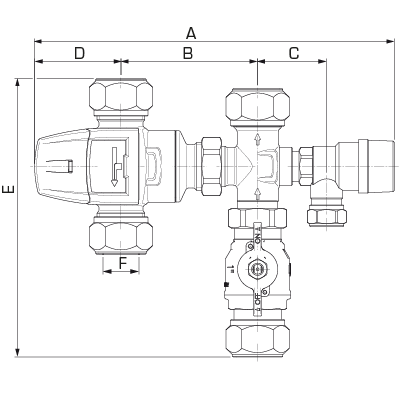

Cikkszám | Hivatkozás | DN | Kvs | Biztonsági szelep [MPa] | Biztonsági szelep [bar] | F csatlakozás | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Súly [kg] |
31510100 | VMB523 | 25 | 3,2 | 0,9 | 9 | CPF 28 mm | 250 | 48 | 95 | 60 | 193 | 2,1 |
Telepítési támogatás
Telepítési példák
![Telepítési példák](/storage/45233DF1DD8E743EFF4F99BD1AE7F65AA0E93031D0895D0E335AED0444089C6A/5091f432efde4310830099d4a2ad846e/png/media/7fc9e3cc8f134d29ac23429c0aac8765/VMB400_2-01.png)
![](/storage/58CB162825391FA296EFE50534827C8736D10268395BDEDD0FB9F15BED311A12/79599b128e314f0a8dd7821391cb0837/png/media/67d26f04e2e74a718fe4e52ec7f5887c/VMB500_1-01.png)
Dokumentumok
Név | Letöltés |
VVMB400, VMB500 beszerelési útmutató |
|
Műszaki adatok
Műszaki adatok
Nyomásosztály: | PN 10 |
max. nyomáskülönbség, keverés: | 0,3 MPa |
Közeg hőmérséklete, max.: | +95 °C |
Hőmérsékleti stabilitás: | ±2 °C * Változatlan hideg/meleg víznyomásra érvényes, minimális áramlási sebesség 4 l/perc. Minimális hőmérséklet-eltérés a belépő meleg víz és a kevert kilépő víz között 10 °C. |
Hőmérséklet-tartomány: | VMB400: 35–60 °C; VMB500: 45-65 °C |
Anyag, szelepház és más, folyadékkal érintkező fém alkatrészek: | Cinkelbomlásnak ellenálló sárgaréz, DZR |
Csatlakozások, belső menet (G): | ISO 228/1 |
Csatlakozások, roppantós szerelvény (CPF): | EN 1254-2 |
Megfelelőség
SI 2016, 1105. sz. (UK)
