Termosztatikus keverőszelep

VTA360

A szabályozás kiváló pontossága.
Forrázás és Legionella elleni védelem.
Gyors reakcióidő.
Különböző nyomásviszonyok között működik.

A VTA360 sorozat elsősorban a rendkívül pontos hőmérséklet szabályozásra készült a használati melegvíz felhasználási pontokon, csapokon vagy zuhanyzókon, amelyek nem rendelkeznek kiegészítő hőmérséklet szabályozó eszközzel.

Termékválaszték

VTA362, Külső menet

Cikkszám	Hivatkozás	Hőm. tartomány [⁰C]	Kvs	E csatlakozás	A [mm]	B [mm]	C [mm]	D [mm]	Súly [kg]
31151400	VTA362	32 - 49	1,2	G ¾"	70	42	52	46	0,45
31151100	VTA362	35 - 60	1,2	G ¾"	70	42	52	46	0,45
31151200	VTA362	35 - 60	1,3	G 1"	70	42	52	46	0,48

Telepítési támogatás

Működés

Beszerelési példa

Dokumentumok

Név	Letöltés
VTA360 beszerelési útmutató

Műszaki adatok

Nyomásosztály:	PN 10
Üzemi nyomás:	1,0 MPa
max. nyomáskülönbség, keverés:	0,3 MPa
Közeg hőmérséklete, max.:	95 °C
Hőmérsékleti stabilitás:	±1 °C * Változatlan hideg/meleg víznyomásra érvényes, minimális áramlási sebesség 4 l/perc. Minimális hőmérséklet eltérés a belépő meleg víz és a kevert kilépő víz között 10 °C.
Kapcsolatok:	Külső menet (G), ISO 228/1
Anyag, szelepház és más, folyadékkal érintkező fém alkatrészek:	Cinkelbomlásnak ellenálló sárgaréz, DZR
Felületkezelés:	Nikkel bevonat

Megfelelőség

PED 2014/68/EU, 4.3 cikk /
SI 2016, 1105. sz. (UK)

4MS/UBA
4MS/KTW-BWGL

Lásd a tanúsítványt
ÜA R-15.2.4-22-17605 (AT)

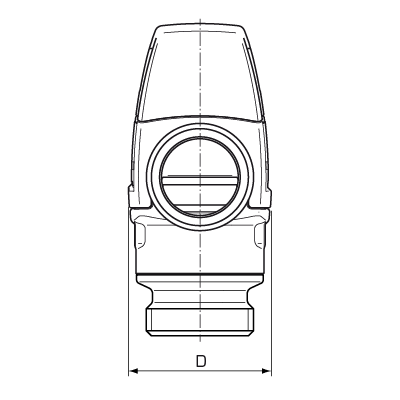

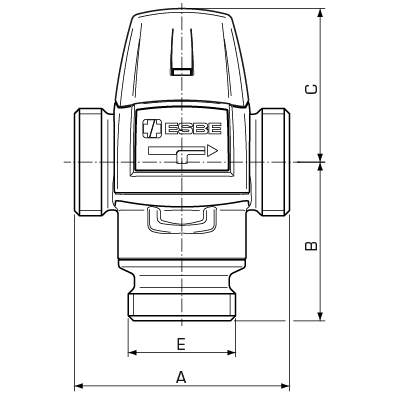

Méretek

Lásd az adatlapot

Kiegészítők és cserealkatrészek

Csatlakozókészlet KTD200, KTD300

Cikksz.	Referencia	Megnevezés	Jegyzet	Adatlap	Használati útmutató
36552200	KTD212	Csatlakozókészlet R ¾" külső menettel a G 1" külső menetes szelepeken való használatra.	Egy visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552400	KTD312	Csatlakozókészlet R ¾" külső menettel a G 1" külső menetes szelepeken való használatra.	Két visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552300	KTD212	Csatlakozókészlet R 1" külső menettel a G 1¼" külső menetes szelepeken való használatra.	Egy visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552500	KTD312	Csatlakozókészlet R 1" külső menettel a G 1¼" külső menetes szelepeken való használatra.	Két visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.

Pótalkatrészek

Cikksz.	Referencia	Megnevezés	Jegyzet	Adatlap	Használati útmutató
37000800	VTA936	ESBE VTA936 Cserekészlet sorozat VTA360, 35–60 °C	VTA350, VTA360
37101000	VTA956	ESBE VTA956 Cserekészlet sorozat VTA560, 35–50 °C	VTA560
37100900	VTA956	ESBE VTA956 Cserekészlet sorozat VTA560, 45–65 °C	VTA560
98080480	VTA903	ESBE VTA903 állítógomb, VTA300 sorozat
98080420	VTA903	ESBE VTA903 felső gomb, VTA300 sorozat

Csatlakozókészlet KCD300

	Cikksz.	Referencia	Megnevezés	Jegyzet	Adatlap	Használati útmutató
	36552900	KCD313	Csatlakozókészlet CPF 22 mm roppantós szerelvényekkel a G1” külső menetes szelepekhez.	Két visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.

Letöltési terület

Adatlap Adatlap (régi) Beszerelési útmutató Tanúsítvány Kép 2D kép

Típus	Előnézet	Letöltés
Adatlap	VTA360
Beszerelési útmutató	VTA360
Tanúsítvány	Megfelelőségi nyilatkozat, VTA360, VTA560 (en)
Tanúsítvány	Megfelelőségi nyilatkozat, UKCA, VTA360, VTA560 (en)
Tanúsítvány	Építési terméknyilatkozat BPD3, VTA360 (en)
Tanúsítvány	ÜA R-15.2.4-22-17605 (AT), VTA360
Tanúsítvány	KIWA-21-DW-10120 (en), VTA360
Tanúsítvány	EAC tanúsítvány (RU), VTA360
Tanúsítvány	Megfelelőségi tanúsítvány UA, VTA360
Tanúsítvány	PZH tanúsítvány (PL), VTA360
Kép	VTA362, nagy felbontású
2D kép	VTA360
