Vezérlő

CRC120

  • Időjáráskövető vezérlő
  • Állítsa be a tökéletes fűtési görbét az Ön igényeinek megfelelően
  • DN150-es és régebbi szelepekhez
  • Állítható üzemi tartomány (30–180°)

A CRC120 sorozat egy kültéri érzékelőn alapuló vezérlő, amely nagyobb rendszerekhez és olyan szelepekhez való, mint például a 3F. A vezérlő a tökéletes fűtőgörbe jellemzők beállításának segítségével kiváló komfortszintet, ugyanakkor a lakástulajdonosoknak energiamegtakarítást biztosít. A szabályozást a kültéri érzékelő visszajelzése és az állítható jelleggörbe jellemzők alapján végzi. Az állítható fűtőgörbe jellemzők eltolása/ismétlése egy külső jelzéssel is aktiválható, például éjszakai beállításnál. Jól szigetelt és gyors felfűtési teljesítménnyel rendelkező, például radiátoros rendszerekkel ellátott épületek esetén, a kültéri hőmérsékletváltozás késleltetéséhez egy hőmérsékletszűrő használható, a becsült és a tényleges fűtési igények közötti ingadozás elkerüléséhez.

Termékválaszték

CRC120

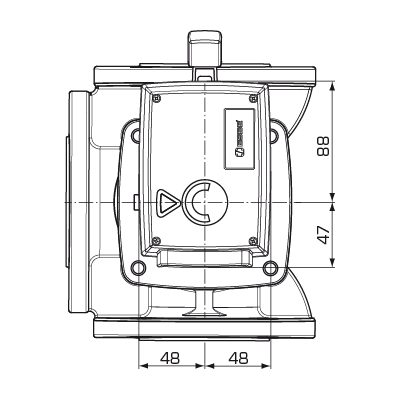

CRA120 front_A-01.png

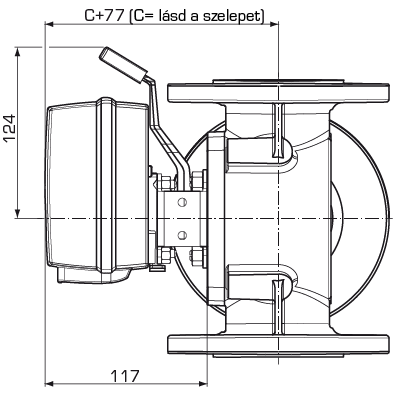

CRA120 side_hu_A-01.png
Beszerelési méretek a CRA120 vezérlőkhöz
CUA911 front_B-01.png
Beépítési méretek a vezérlődobozhoz
CUA911 side_A-01.png
Cikkszám Hivatkozás Feszültség [V AC] Forgatónyomaték [Nm] Súly [kg] Jegyzet
12842100 CRC121 230 15 1,8
12842500 CRC125 230 15 1,8 Átalakító egyesült királyságbeli dugasszal
Telepítési támogatás

Az ESBE rögzítő felszerelése az ESBE szelepre

Beszerelési példa

Beszerelési példa
Műszaki adatok

Műszaki adatok

Érzékelők: NTC típusú hőmérséklet-érzékelő
Burkolat minősítése: Motoregység: IP54;
Vezérlődoboz: IP54
Védelmi osztály: II
Tápellátás: 230 ± 10% V AC, 50 Hz
Energiafogyasztás: 10 VA
Forgatónyomaték: 15 Nm
ERP hőmérséklet-szabályozási osztály: III
Energiahatékonysági hozzájárulás: 1,5 %
Futásidő max. sebességen: 120 s
Tartozék alkatrészek: • Vezérlőegység
• Motor
• Adapterkészlet MG, G, F, BIV, H, HG ESBE szelepekhez
• 230 V AC transzformátor európai vagy egyesült királyságbeli dugasszal
Környezeti hőmérséklet, max.: +55 °C
Környezeti hőmérséklet, min.: -5 °C
Hőmérséklettartomány – Átfolyásérzékelő csőhöz: +5 és +95 között °C
Hőmérséklettartomány – Kültéri érzékelő: +50 és +70 között °C

Megfelelőség

Megfelelőség
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 č. 1101
SI 2016 č. 1091
SI 2012 č. 3032

Vezetékek

Kérjük, tekintse meg a beszerelési útmutatót
Kiegészítők és cserealkatrészek

Adapter készlet

Cikksz. Referencia Megnevezés Jegyzet Adatlap Használati útmutató
16053300 16053300 VRG801 ESBE VRG801 Adapter készlet ESBE VRG, VRH, VRB, VRS, VRP szelepek. 90, CRA120, CRC120 sorozat. Külön rendelhető. download download
16051300 16051300 900 ESBE 900 ESBE Adapter készlet MG, G, F, BIV, T, TM, H, HG sorozatú ESBE szelepek. 90, CRA120, CRC120 sorozat. A motorhoz vagy a vezérlőhöz mellékelve. download download
16053900 16053900 900C ESBE 900C Adapter készlet Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). 90, CRA120, CRC120, 90C* sorozat. Külön rendelhető. *Az adapter készlethez kézi fogó tartozik, a 90C vezérlősorozathoz ezt el kell távolítani. Az összeszereléshez nem szükséges. download download
16051700 16051700 900CK ESBE 900CK Adapter készlet Honeywell Centra Kompakt DRK/ZRK. 90, CRA120, CRC120, 90C* sorozat. Külön rendelhető. *Az adapter készlethez kézi fogó tartozik, a 90C vezérlősorozathoz ezt el kell távolítani. Az összeszereléshez nem szükséges. download download
16053600 16053600 900F ESBE 900F Adapter készlet Meibes / Oventrop / Watts / BRV. 90, CRA120, CRC120, 90C* sorozat. Külön rendelhető. *Az adapter készlethez kézi fogó tartozik, a 90C vezérlősorozathoz ezt el kell távolítani. Az összeszereléshez nem szükséges. download download
16052600 16052600 900L ESBE 900L Adapter készlet Schneider Electric TRV / TAC-TRV szelepek. 90, CRA120, CRC120, 90C* sorozat. Külön rendelhető. *Az adapter készlethez kézi fogó tartozik, a 90C vezérlősorozathoz ezt el kell távolítani. Az összeszereléshez nem szükséges. download download
16052500 16052500 900K ESBE 900K Adapter készlet Siemens VBG31, VBI31, VBF21, VCI31. 90, CRA120, CRC120, 90C* sorozat. Külön rendelhető. *Az adapter készlethez kézi fogó tartozik, a 90C vezérlősorozathoz ezt el kell távolítani. Az összeszereléshez nem szükséges. download download
16051400 16051400 900A ESBE 900A Adapter készlet TA VTR szelepek. 90, CRA120, CRC120, 90C* sorozat. Külön rendelhető. *Az adapter készlethez kézi fogó tartozik, a 90C vezérlősorozathoz ezt el kell távolítani. Az összeszereléshez nem szükséges. download download
16051500 16051500 900B ESBE 900B Adapter készlet Viesmann DN 20-25 szelepek 90, CRA120, CRC120, 90C* sorozat. Külön rendelhető. *Az adapter készlethez kézi fogó tartozik, a 90C vezérlősorozathoz ezt el kell távolítani. Az összeszereléshez nem szükséges. download download

Pótalkatrészek

Cikksz. Referencia Megnevezés Jegyzet Adatlap Használati útmutató
17053100 17053100 CRA911 ESBE CRA911 Átfolyásérzékelő csőhöz, 5 m kábel download download
17055700 17055700 CRB914 ESBE CRB914 Kommunikációs kábel, 20 m download download
17056000 17056000 CRC911 ESBE CRC911 kültéri érzékelő download download
17053300 17053300 CRA912 ESBE CRA912 feszültség adapter, 230 V — 24 V download download

Opciók

Cikksz. Referencia Megnevezés Jegyzet Adatlap Használati útmutató
98100690 98100690 ESBE Különálló segédkapcsoló, 90-es sorozat. download download
Letöltési terület

Letöltési terület

Típus Előnézet Letöltés
Adatlap CRC120 download
Beszerelési útmutató CRC120 (de, en, fr, it, pl, ru, sv, tr) download
Beszerelési útmutató CRC120 (cs, de, en) download
Beszerelési útmutató 900, 16051300 adapter készlet download
Tanúsítvány Megfelelőségi nyilatkozat, CRC120 (en) download
Tanúsítvány Megfelelőségi nyilatkozat UKCA, CRC120 (en) download
Tanúsítvány Építési terméknyilatkozat BPD3, CRC120 (en) download
Nyilatkozat ErP nyilatkozat, CRC120 (en) download
Tanúsítvány EAC tanúsítvány, CRC120 download
Tanúsítvány Megfelelőségi tanúsítvány UA, CRC120 download
Kép CRC121, nagy felbontású download
2D kép CRC120 download
3D rajz (stp fájl) CRC120 vezérlő download
3D rajz (stp fájl) 90-es motor download
3D rajz (stp fájl) CRC911 kültéri érzékelő download
