Sterownik

CRC120

  • Regulator pogodowy
  • Możliwość precyzyjnego dostosowania krzywej grzewczej do własnych potrzeb
  • Do zaworów do DN 150
  • Regulowany zakres roboczy (30–180°)

Urządzenie serii CRC120 to sterownik pogodowy odpowiedni do większych układów i zaworów takich jak 3F. Sterownik zaprojektowano z myślą o maksymalnym komforcie dzięki możliwości ustawienia idealnej krzywej grzewczej przy równoczesnym zapewnieniu oszczędności energii koniecznej do ogrzania domu. Regulacja odbywa się na podstawie wskazań czujnika zewnętrznego oraz korygowalnej krzywej grzewczej.  Korektę nastaw krzywej grzewczej można uruchomić za pomocą sygnału zewnętrznego, na przykład w przypadku ustawień nocnych. W przypadku stosowania w dobrze izolowanych budynkach oraz w instalacjach grzewczych o szybkiej reakcji, takich jak obwód grzejnika, można aktywować filtr temperaturowy w celu opóźnienia reakcji na zmiany temperatury zewnętrznej i uniknięcia braku równowagi pomiędzy szacowanymi a rzeczywistymi potrzebami grzewczymi.

Gama produktów

CRC12x

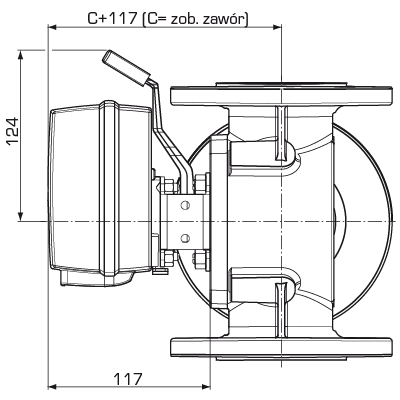

Wymiary montażowe siłowników serii CRx120 z zaworami mieszającymi ESBE serii MG, G, F, T/TM, H/HG i BIV
Wymiary montażowe sterownika
Nr art. Nazwa Napięcie [V AC] Moment obrotowy [Nm] Masa [kg] Uwaga
12842100 CRC121 230 15 1,8
12842500 CRC125 230 15 1,8 Transformator z wtyczką brytyjską
Instrukcja obsługi i montażu

Jak zamontować ESBE Sterownik na zaworu ESBE (en)

Przykładowe instalacje

Przykładowe instalacje
Dane techniczne

Dane techniczne

Czujniki: Czujnik temperatury typu NTC
Ochronność obudowy: Moduł siłownika: IP54;
Sterownik: IP54
Klasa ochronna: II
Zasilanie: 230 ± 10% V AC, 50 Hz
Pobór mocy: 10 VA
Moment obrotowy: 15 Nm
Klasa regulatorów temperatury wg ErP: III
Wkład w wydajność energetyczną: 1,5 %
Czas obrotu przy maksymalnej prędkości: 120 s
Dostępne części • Moduł sterowania
• Siłownik
• Zestaw przyłączeniowy do zaworów ESBE serii MG, G, F, BIV, H, HG
• Transformator 230V AC wyposażony we wtyczkę europejską lub brytyjską
Temperatura otoczenia, maks.: +55 °C
Temperatura otoczenia, min.: -5 °C
Zakres temperatur, Czujnik na rurę zasilającą: Od +5 do +95 °C
Zakres temperatur, Czujnik zewnętrzny: Od –50 do +70 °C

Zgodność z normami

Zgodność z normami
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Okablowanie

Zapoznaj się z instrukcją montażu
Akcesoria i części zamienne

Zestawy przyłączeniowe

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
16053300 16053300 VRG801 ESBE VRG801 — zestaw przyłączeniowy do zaworów ESBE z serii VRG, VRH, VRB, VRS, VRP. ESBE VRG801 — zestaw przyłączeniowy do zaworów ESBE z serii VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Zamawiać osobno. download
16051300 16051300 900 ESBE 900 — zestaw przyłączeniowy do zaworów ESBE z serii MG, G, F, BIV, T, TM, H, HG. ESBE 900 — zestaw przyłączeniowy do zaworów ESBE z serii MG, G, F, BIV, T, TM, H, HG. Serie 90, CRA120, CRC120. W zestawie z siłownikiem lub sterownikiem. download
16053900 16053900 900C ESBE 900C — Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). ESBE 900C — Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16051700 16051700 900CK ESBE 900CK — zestaw przyłączeniowy do zaworów Honeywell Centra Kompakt DRK/ZRK. ESBE 900CK — zestaw przyłączeniowy do zaworów Honeywell Centra Kompakt DRK/ZRK. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16053600 16053600 900F ESBE 900F — zestaw przyłączeniowy do zaworów Meibes/Oventrop/Watts/BRV. ESBE 900F — zestaw przyłączeniowy do zaworów Meibes/Oventrop/Watts/BRV. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16052600 16052600 900L ESBE 900L — zestaw przyłączeniowy do zaworów Schneider Electric TRV/TAC-TRV. ESBE 900L — zestaw przyłączeniowy do zaworów Schneider Electric TRV/TAC-TRV. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16052500 16052500 900K ESBE 900K — zestaw przyłączeniowy do zaworów Siemens VBG31, VBI31, VBF21, VCI31. ESBE 900K — zestaw przyłączeniowy do zaworów Siemens VBG31, VBI31, VBF21, VCI31. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16051400 16051400 900A ESBE 900A — zestaw przyłączeniowy do zaworów TA VTR. ESBE 900A — zestaw przyłączeniowy do zaworów TA-VTR. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16051500 16051500 900B ESBE 900B — zestaw przyłączeniowy do zaworów Viesmann DN 20-25 ESBE 900B — zestaw przyłączeniowy do zaworów Viesmann DN 20-25 Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download

Części zamienne

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
17055700 17055700 CRB914 ESBE CRB914 Kabel komunikacyjny, 20 m Kabel komunikacyjny CRB914, 20 m. download
17056000 17056000 CRC911 ESBE CRC911 Czujnik zewnętrzny Czujnik zewnętrzny CRC911 download
17053300 17053300 CRA912 ESBE CRA912 Adapter napięcia, 230 V—24 V Adapter napięcia CRA912, 230 V—24 V. download

Opcje

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
17053100 17053100 CRA911 ESBE CRA911 Czujnik na rurę zasilającą, kabel 5 m ESBE CRA911 — czujnik na rurę zasilającą, kabel 5 m. download
98100690 98100690 ESBE Osobny wyłącznik pomocniczy. Osobny wyłącznik pomocniczy. download
