Contrôleur
CRC120
- Système de régulation en fonction de la température extérieure
- Programmez la courbe de chaleur parfaite qui répond à vos besoins
- Pour les vannes jusqu'à DN150
- Plage de fonctionnement réglable (30-180°)
Le contrôleur de la série CRC120, équipé d'une sonde extérieure, est bien adapté aux systèmes importants et aux vannes telles que la vanne 3F. Ce contrôleur est conçu pour apporter un haut niveau de confort grâce à la possibilité de programmer une courbe de chauffage caractéristique parfaite et, en même temps, permettre au propriétaire de réaliser des économies d'énergie. La régulation s'effectue sur les mesures prises par la sonde intérieure et sur la courbe de chauffage caractéristique réglable. Un réglage de l'offset/parallèle de la courbe de chauffage caractéristique peut être activé par un signal externe, par les réglages de nuit par exemple. Pour les applications avec des bâtiments bien isolés et des systèmes de chauffage rapides, comme un circuit de radiateur, un filtre peut être activé pour retarder l'impact d'un changement de la température extérieure, afin d'éviter un déséquilibre entre la demande d'un chauffage estimé et la demande réelle.
Gamme de produits
CRC120
| Réf. | Référence | Tension [V CA] | Couple [Nm] | Poids [kg] | Note |
| 12842100 | CRC121 | 230 | 15 | 1,8 | |
| 12842500 | CRC125 | 230 | 15 | 1,8 | Transformateur avec prise UK |
Assistance au montage
Comment monter le contrôleur ESBE sur la vanne ESBE (en)

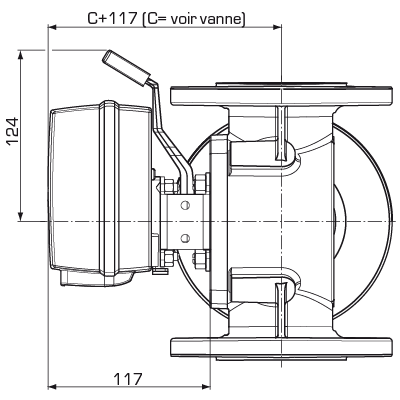

Exemples de montage
Documents
Caractéristiques techniques
Caractéristiques techniques
| Sondes : | Sonde de température type NTC |
| Indice de protection : | Servomoteur : IP54; Boîtier de contrôle : IP54 |
| Classe de protection : | II |
| Alimentation électrique : | 230 ± 10% V CA, 50 Hz |
| Consommation électrique : | 10 VA |
| Couple : | 15 Nm |
| Classe des contrôles de température ErP : | III |
| Contribution de l’efficacité énergétique : | 1,5 % |
| Temps de course le plus rapide : | 120 s |
| Pièces fournies : | • Contrôleur |
| • Servomoteur | |
| • Kit d'adaptation pour vannes MG, G, F, BIV, H, HG ESBE | |
| • Transformateur 230V AC fourni avec prise pour l'Europe ou pour le Royaume-Uni | |
| Température ambiante, maxi : | +55 °C |
| Température ambiante, mini : | -5 °C |
| Plage de température, Sonde de départ : | de +5 à +95 °C |
| Plage de température, Sonde extérieure : | de -50 à +70 °C |
Conformité
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 N° 1091
SI 2012 N° 3032
Branchement
Accessoires et pièces détachées
Kits d'adaptation
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
16053300 | VRG801 | ESBE VRG801 Kit adaptateur Vannes ESBE séries VRG et VRB. | Séries 90, CRA120, 90K. A commander séparément. |  |
|
 |
16051300 | 900 | ESBE 900 Kit adaptateur Vannes ESBE séries MG, G, F, BIV, T, TM, H, HG. | Séries 90, CRA120, CRC120. Livré avec le servomoteur ou le contrôleur. | |
|
 |
16053900 | 900C | ESBE 900C Kit adaptateur, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). | Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. | |
|
 |
16051700 | 900CK | ESBE 900CK Kit adaptateur Vannes Honeywell Centra Kompakt DRK/ZRK. | Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. | |
|
 |
16053600 | 900F | ESBE 900F Kit adaptateur Meibes / Oventrop / Watts / BRV. | Séries 90C*, 90, CRA120, 90K. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. | |
|
 |
16052600 | 900L | ESBE 900L Kit adaptateur Vannes Schneider Electric TRV / TAC-TRV. | Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. | |
|
 |
16052500 | 900K | ESBE 900K Kit adaptateur Vannes Siemens VBG31, VBI31, VBF21, VCI31. | Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. | |
|
|
16051400 | 900A | ESBE 900A Kit adaptateur Vannes TA VTR. | Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. | |
|
 |
16051500 | 900B | ESBE 900B Kit adaptateur Vannes Viesmann DN 20-25 | Séries 90, CRA120, CRC120, 90C*. A commander séparément. *Le kit d'adaptation est livré avec un levier qui doit être enlevé pour le contrôleur de la série 90C. Non requis pour le montage. | |
|
Pièces détachées
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
17053100 | CRA911 | ESBE CRA911 Sonde de départ, 5m câble | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Câble de communication, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Sonde extérieure | |
|
|
 |
17053300 | CRA912 | ESBE CRA912 Adaptateur de tension, 230 V — 24 V | |
|
Options
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
98100690 | ESBE Contact auxiliaire séparé pour la série 90. | |
|
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | CRC120 |
|
| Instructions pour l'installation | CRC120 (de, en, fr, it, pl, ru, sv, tr) |
|
| Instructions pour l'installation | CRC120 (cs, de, en) |
|
| Instructions pour l'installation | Kit adaptateur 900, 16051300 |
|
| Certificat | Déclaration de conformité, CRC120 (en) |
|
| Certificat | Déclaration de conformité UKCA, CRC120 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, CRC120 (en) |
|
| Déclaration | ErP Declaration, CRC120 (en) |
|
| Certificat | EAC Certificat, CRC120 |
|
| Certificat | UKRSEPRO Certificat (UA), CRC120 |
|
| Image | CRC121, haute résolution |
|
| Image 2D | CRC120 |
|
| Plan 3D (fichier .stp) | CRC120 Contrôleur |
|
| Plan 3D (fichier .stp) | 90 Servomoteur |
|
| Plan 3D (fichier .stp) | CRC911 Sonde extérieure |
|
