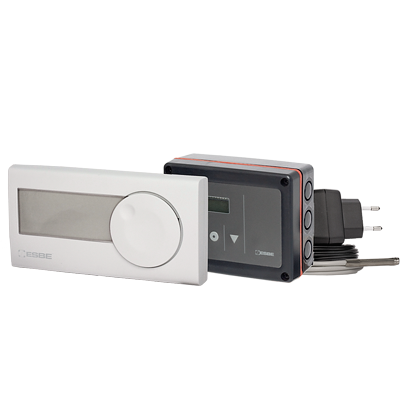

Vezérlő

CUA100

A legtöbb 3 pontos 24 VAC-os motorral használható.
Magas szintű kényelem.

A CUA100 sorozat egy beltéri alapú vezérlő, amely a legtöbb 3 pontos 24 VAC-os motorral használható. A vezérlő magas komfortszintet, ugyanakkor a ház tulajdonosának energiamegtakarítást biztosít. A szabályozás a beltéri érzékelő visszajelzésén alapul, és a célhőmérsékletnek a szobai kijelzőegységben történő megváltoztatásával módosítható. A CUA100 sorozat állandó áramlási hőmérséklet-szabályozásra is használható.

Termékválaszték

CUA100

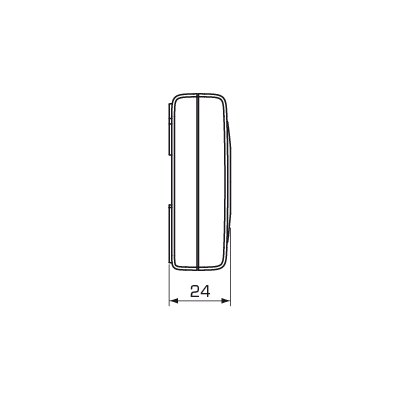

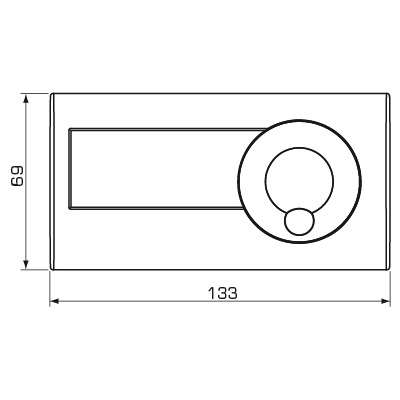

CRB910 front_A-01.png — Beépítési méretek a szobai kijelzőegységhez

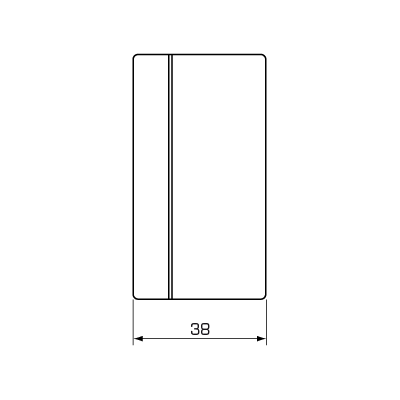

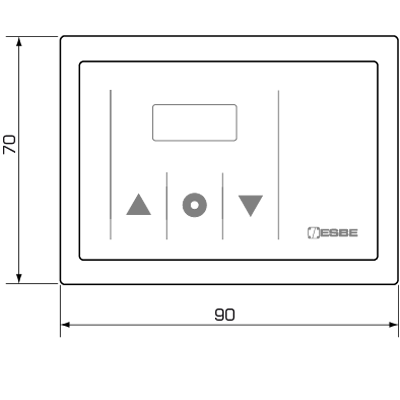

CUA911 front_B-01.png — Beépítési méretek a vezérlődobozhoz

Cikkszám	Hivatkozás	Feszültség [V AC]	Hőmérséklet-tartomány [°C]	Szobai kijelzőegység	Jegyzet
12640100	CUA111	230	5‒95	Kábel	Belső időzítő nélkül

Telepítési támogatás

Telepítési példák

Dokumentumok

Név	Letöltés
CUA100 beszerelési útmutató

Műszaki adatok

Burkolat minősítése:	Vezérlődoboz: IP54; szobai kijelzőegység: IP20
Védelmi osztály:	II
Tápellátás:	Vezérlődoboz: 230±10% VAC, 50 Hz; szobai kijelzőegység: 2x 1,5 V LR6/AA
Energiafogyasztás:	10 VA
Akkumulátor élettartam, vezeték nélküli szobai egység:	1 év
ERP hőmérséklet-szabályozási osztály:	IV
Energiahatékonysági hozzájárulás:	2 %
Rádiófrekvencia:	868 Mhz, ITU 1. régió jóváhagyás az EN 300220-2 szerint
Futásidő:	120 s (15‒240 s)
Súly:	0,8 kg
Kábelhossz:	20 m
230 VAC adapterrel rendelkező motor max. megengedett energiafogyasztása:	4 VA
Környezeti hőmérséklet, max.:	+55 °C
Környezeti hőmérséklet, min.:	-5 °C
Hőmérséklettartomány – Átfolyásérzékelő csőhöz:	+5 és +95 között °C
Hőmérséklettartomány – Szobai érzékelő:	+5 és +30 között °C

Megfelelőség

Vezetékek

Kérjük, tekintse meg a beszerelési útmutatót

Kiegészítők és cserealkatrészek

Pótalkatrészek

Cikksz.	Referencia	Megnevezés	Adatlap	Használati útmutató
17053100	CRA911	ESBE CRA911 Átfolyásérzékelő csőhöz, 5 m kábel
17053300	CRA912	ESBE CRA912 feszültség adapter, 230 V — 24 V
17055700	CRB914	ESBE CRB914 Kommunikációs kábel, 20 m
17055300	CRB912	ESBE CRB912 Szobai egység, kábel
17055500	CRB913	ESBE CRB913 szobai egység, vezeték nélküli
17054100	CUA911	ESBE CUA911 vezérlő (CUA110 szobai egység nélkül)
