Номенклатура изделий

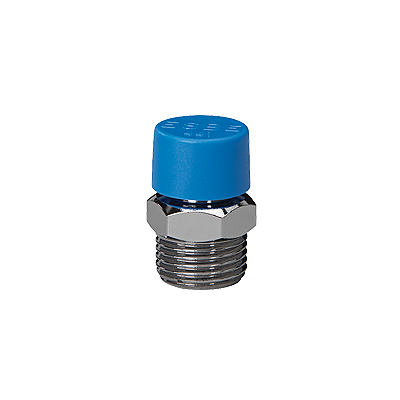

VVA100
![Prod_VVA_verA_issueA_lr.png](/storage/318A087C896E913D546A521E547EFDB1CEEB12B4D52D40D2E0417BF79E8B4B1A/08a19ff888cc4a2e8912c816e311d879/160-160-0-png.Png/media/11e0677ab9624f3eb71cd05507e26e59/Prod_VVA_verA_issueA_lr.png)
![VVA100 front_B-01.png](/storage/EF3F138734ABBD28BB4ACB2ECEF07D98D7F4E24E0FD4A206ED4F402339CD7082/e426351850924585a5b3e7c60c4f9996/160-160-0-png.Png/media/4a551f2de51e4753b2f0ca0c7df3d46b/VVA100%20front_B-01.png)

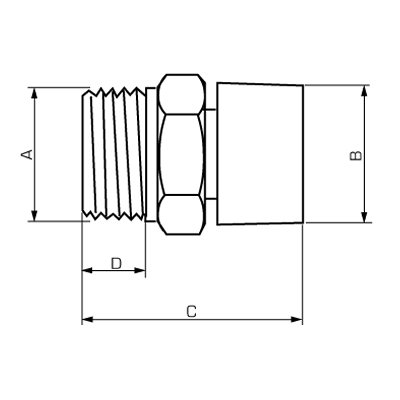

Номер арт. | Наименование | DN | Присоединение A | B [мм] | C [мм] | D [мм] | Масса [кг] |
36100100 | VVA102 | 15 | G ½" | 22,0 | 33,0 | 9,0 | 0,03 |
Технические данные
Технические данные
Класс давления: | PN 10 |
Подсоединения: | Наружная резьба (G), ISO 228/1 |
Рабочая температура, макс.: | +90 °C |
Материал, Корпус клапана: | Стойкая к коррозии латунная поверхность, DZR* |
Материал, Плунжер: | Пластик |
Материал, Пружина: | Нержавеющая сталь |
Материал, Уплотнительные прокладки: | EPDM |
* Подходит для систем питьевого водоснабжения |
Cоответствие
SI 2016 № 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
ЮА Р-15.2.4-22-17605 (АТ)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | VVA100 |
|
Сертификаты | Декларация соответствия требованиям, VVA100 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, VVA100 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, VVA100 (en) |
|
Сертификаты | ÜA R-15.2.4-22-17605 (AT), VVA100 |
|
Сертификаты | KIWA-21-DW-10120, VVA100 |
|
Сертификаты | EAC Сертификат, VVA100 |
|
изображение | VVA100, в высоком разрешении |
|
2D-изображения | VVA100 |
|
