Контроллер

CUA100

  • Для использования с большинством 3-точечных приводов 24 В переменного тока.
  • Высокий уровень комфорта.
Серия CUA100 - устанавливающийся в помещении контроллер для использования с большинством 3-точечных приводов 24 В переменного тока. Контроллер предназначен для обеспечения высокого уровня комфорта и экономии энергии для владельца дома. Регулировка осуществляется на основе показаний датчика комнатной температуры. Изменения выполняются посредством установки необходимой температуры на комнатном дисплее. Серия CUA100 также может использоваться для поддержания постоянной температуры потока.
Номенклатура изделий

CUA1xx

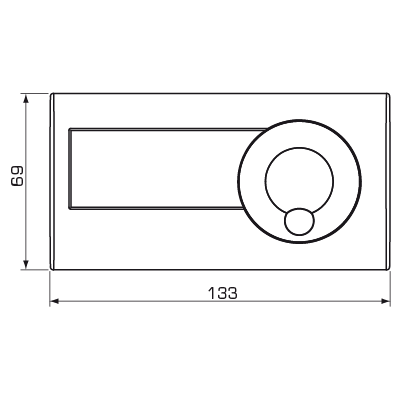

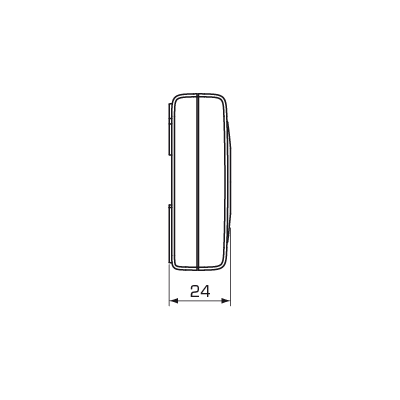

Установочные размеры для комнатного дисплея
Установочные размеры для блока управления
Номер арт. Наименование Электропитание [В перем. тока] Температурный диапазон [°C] Комнатный дисплей Примечание
12640100 CUA111 230 5–95 Кабель Без внутреннего таймера
12642200 CUA122 230 5–95 Беспроводное соединение
Поддержка установки

Примеры установки

Примеры установки
1
2
3
Технические данные

Технические данные

Степень защиты корпуса: Блок управления: IP54;
Комнатный дисплей: IP20
Класс защиты: II
Электропитание: 230±10% В переменного тока, 50 Гц
Потребление энергии: 10 ВА
Срок службы батареи, беспроводной комнатный дисплей: 1 год
Класс контроля температуры ErP: IV
Потребление электроэнергии: 2 %
Радиочастота: 868 МГц, Регион ITU 1 – одобрено согласно EN 300220-2
Время работы: 120 сек (15-240 сек)
Масса: 0,8 кг
Длина кабеля: 20 м
Максимально допустимое потребление энергии приводом с адаптером 230 В переменного тока: 4 ВА
Температура окружающей среды, макс.: +55 °C
Температура окружающей среды, мин.: -5 °C
Диапазон температуры - Датчик потока в трубопроводе: от +5 до +95 °C
Диапазон температуры - Универсальный датчик: от +5 до +30 °C

Cоответствие

Cоответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
RED 2014/53/EU

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Руководство по установке
17054100 17054100 CUA911 ESBE CUA911 Контроллер (CUA110 без комнатного блока) Контроллер CUA911 (CUA110 без комнатного блока). download

Опции

Номер арт. Наименование Обозначение Руководство по установке
17053100 17053100 CRA911 ESBE CRA911 Датчик подающего трубопровода, кабель 5 м Датчик подающего трубопровода ESBE CRA911, кабель 5 м. download
Загрузки

Загрузки

тип Загрузка
Спецификация CUA100 download
Инструкция по установке CUA100 download
Сертификаты Декларация соответствия требованиям CUA100 (en) download
Сертификаты Декларация строительного изделия (BPD3), CUA100 (en) download
Сертификаты EAC Сертификат download
Декларация ErP Declaration (en) download
изображение CUA100, в высоком разрешении download
2D-изображения Блок управления CUA911 download
2D-изображения Комнатный дисплей CRB912, CRB913 download
Трехмерный чертеж (файл stp) CUA100 Контроллер download
Трехмерный чертеж (файл stp) CRB912, CRB913 Комнатный блок download
