Управляющий клапан PN16

VLE300

Специально сконструированный для замены STL-клапанов в существующих сферах применения вплоть до 16 бар (PN16).
Низкий уровень внутренних утечек и 100% протестированный продукт.
Долгосрочный и долговечный.
Совершенная согласованность между клапаном и приводами ESBE.

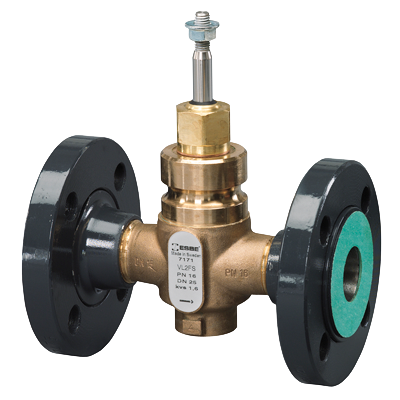

Серия VLE325 - это 2-ходовой управляющий клапан с фланцем PN16, специально сконструированный для замены клапанов STL в существующих сферах применения для регулировки потока вплоть до 16 бар. Клапаны сделаны из высокопроизводительной бронзы, позволяющей их использование в системах отопления и охлаждения. VLE325 доступен в 2-ходовых типоразмерах DN20-40. В комплект поставки входит фланец PN16 для фланцевой трубы PN16. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.

Номенклатура изделий

VLE325

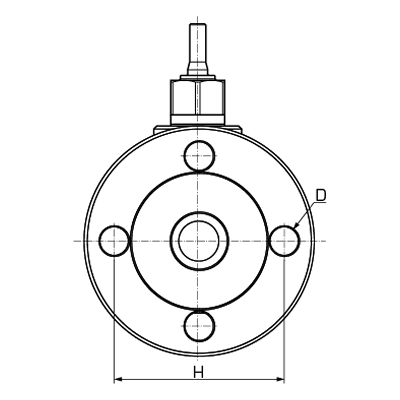

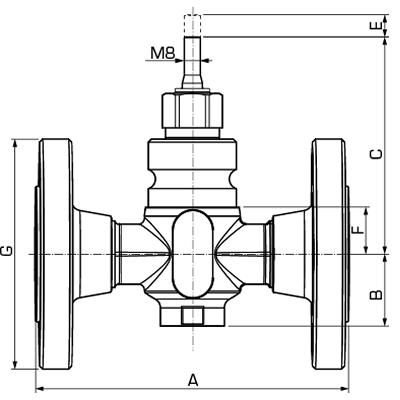

Номер арт.	Наименование	DN	Кпс	A [мм]	B [мм]	C [мм]	D [мм]	E [мм]	F [мм]	G [мм]	H [мм]	Диапазон регулирования кВ/кВ мин	Масса [кг]
21400300	VLE325	20	1,6	143	36	110	Ø14 (4x)	20	24	105	75	>100	3,0
21400400	VLE325	20	2,5	143	36	110	Ø14 (4x)	20	24	105	75	>100	3,0
21400700	VLE325	25	1,6	156	36	110	Ø14 (4x)	20	24	115	85	>100	3,7
21400800	VLE325	25	2,5	156	36	110	Ø14 (4x)	20	24	115	85	>100	3,7
21400900	VLE325	25	4	156	36	110	Ø14 (4x)	20	24	115	85	>100	3,7

Поддержка установки

Документы

Имя	Загрузка
Инструкция по установке VLE325

Технические данные

Тип:	2-ходовой проходной клапан
Класс давления:	PN 16
Характеристика расхода A–AB:	EQM
Ход плунжера:	20 мм
Диапазон регулирования кВ/кВ мин:	См. таблицу размеров
Утечка через закрытый клапан A-AB:	DN20 - 25: макс. 0,02% от Кп 4
ΔP:	См. спецификацию
Подсоединения:	Фланец, ISO 7005-2
Теплоноситель, теплофикационная вода:	в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля:	макс. 50 %
Температура теплоносителя, макс.	+130 °C
Температура теплоносителя, мин.:	-20 °C
Материал, Корпус клапана:	Бронза, Rg5
Материал, Фланцы:	Сталь SS 1914
Материал, Шток клапана:	Нержавеющая сталь, SS 2346
Материал, Плунжер:	Нержавеющая сталь, SS 2346
Материал, Седло клапана:	Нержавеющая сталь, SS 2346
Материал, Закрытый плунжер:	Латунь CW 602N
Материал, Уплотнение гнезда клапана:	Металл
Материал, Сальник:	PTFE/EPDM

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)

Выбор параметров

Смотрите спецификацию

Aксессуары и запасные части

Запасные части

	Номер арт.	Наименование	Обозначение	Примечание
	27000100	VLA901	ESBE VLA901 Сменный комплект Картридж	Относится к типу VLAxxx, VLExxx клапана
