Смесительный клапан

VRB240

  • Превосходное регулирование для лучшей бивалентной производительности.
  • Доступны с компрессионными фитингами.
  • Компактный, легко и гибко устанавливается.
  • Долгосрочный и долговечный.
  • Совершенная согласованность между клапаном и приводами ESBE.

Серия VRB240 — это 4-ходовые клапаны для бивалентной работы. Отличие от серии VRB140 заключается в направлении портов.
Клапаны сделаны из высокопроизводительной латуни, позволяющей использовать их в системах отопления и охлаждения. В серии VRB доступны клапаны DN15, которые поставляются с компрессионными соединительными фитингами. Клапан прекрасно сочетается с приводами и контроллерами ESBE.

Номенклатура изделий

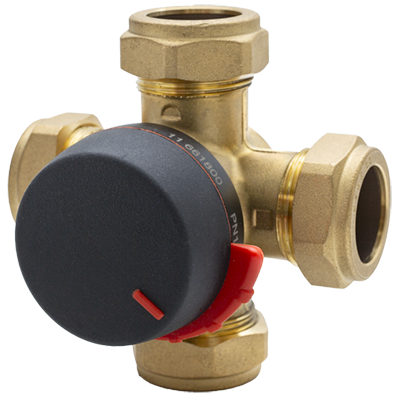

VRB243, Компрессионный фитинг

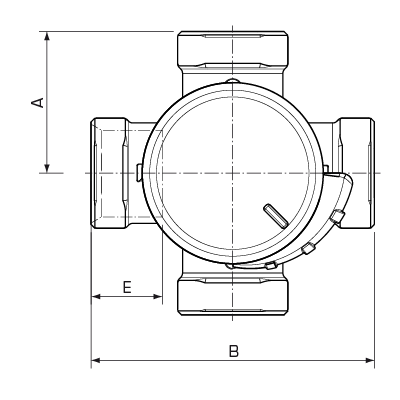

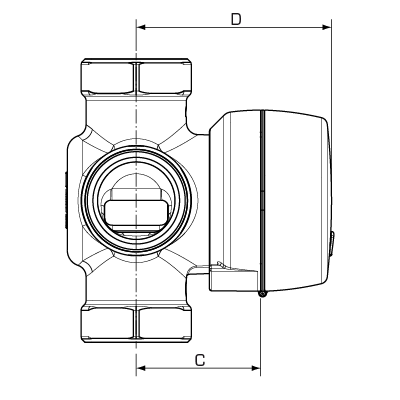

Номер арт. Наименование DN Кпс Присоединение A [мм] B [мм] C [мм] D [мм] E [мм] Масса [кг] Примечание
11661800 VRB243 20 4 CPF 22 мм 36 72 32 50 18 (x4) 0,40
Поддержка установки

Использование

Использование
Плоский выпил на шпинделе показывает положение входа втулки.
Технические данные

Технические данные

Класс давления: PN10
Момент силы (при номинальном давлении): < 5 Нм
Утечка через закрытый клапан в % от потока: <0,5
Рабочее давление: 1 МПа
Макс. дифференциальное падение давления, Смесительный: 100 кПа
Макс. дифференциальное падение давления, Отводной: 200 кПа
Давление блокировки: 200 кПа
Диапазон регулирования Kv/Kv мин, A-AB: 100
Подсоединения: Компрессионный фитинг (CPF), EN 1254-2
Соответствие:

PED 2014/68/EU, статья 4.3

Температура теплоносителя, макс. постоянно: +110 °C
Температура теплоносителя, макс. временно: +130 °C
Температура теплоносителя, мин.: -10 °C
Материал, Корпус клапана: Стойкая к коррозии латунная поверхность, DZR
Материал, Золотник: Износостойкая латунная поверхность
Материал, Шток и втулка: PPS композит
Материал, Уплотнительные прокладки: EPDM

Характеристики клапана

Характеристики клапана

Выбор параметров

Выбор параметров
Смотрите спецификацию
Аксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
16053700 16053700 VRG804 ESBE VRG804 Переходники для клапанов ESBE серии VRx без рычага для контроллера 90C. ESBE VRG804 Переходники для клапанов ESBE серии VRx без рычага для контроллера 90C. Серия 90С. В комплекте с контроллером. download download
16053300 16053300 VRG801 ESBE VRG801 Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. Серия 90, CRA120, 90K. Заказывается отдельно. download download
16000500 16000500 ARA803 ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. Переходники ESBE ARA803 для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. В комплекте с приводом или контроллером. download download

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
17006900 17006900 VRG802 ESBE VRG802 Набор внутренних деталей DN15/20 Набор внутренних деталей ESBE VRG802 для DN15/20. download download

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
16103800 16103800 VRI111 ESBE VRI111 Изоляционный кожух DN 15/20 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. Изоляционный кожух ESBE серии VRI100 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. DN 15/20 download download
Загрузки

Загрузки

тип Загрузка
Спецификация VRB240 download
Инструкция по установке VRB240 download
Сертификаты Декларация соответствия требованиям VRB240 (en) download
Сертификаты Декларация строительного изделия (BPD3), VRB240 (en) download
Сертификаты EAC Сертификат download
изображение VRB243, в высоком разрешении download
2D-изображения VRB240 download
