Термостатический аварийный смесительный клапан

VTE300, VTE500

  • Защита от обжигания
  • Динамический байпас
  • Высокоточное регулирование температуры

Термостатические аварийные смесительные клапаны ESBE серий VTE300 и VTE500 специально разработаны для использования в фонтанах для глаз и аварийных душах, где требуется высокоточное регулирование воды, защита от ожогов и постоянный доступ к воде.

Номенклатура изделий

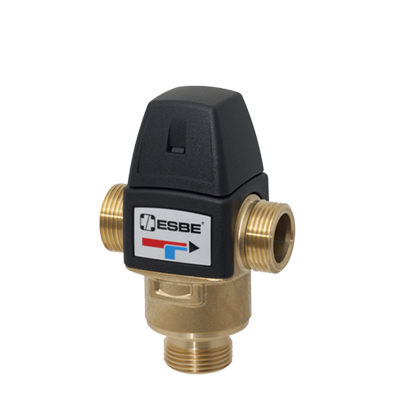

VTE312, Внешняя резьба

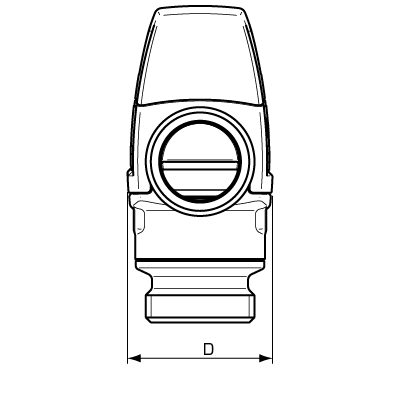

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] Масса [кг]
31260200 VTE312 22 – 28 1,2 G ¾" 70 54 52 46 0,52

VTE512, Внешняя резьба

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] Масса [кг]
31280200 VTE512 22 – 28 4,8 G 1¼" 84 62 60 56 0,95
Поддержка установки

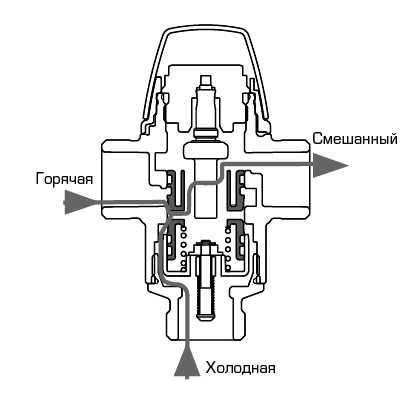

Использование

Использование
VTE300
VTE500

Примеры установки

Примеры установки
VTE300
VTE500
Технические данные

Технические данные

Класс давления: PN 10
Рабочее давление: 1,0 МПа
Макс. перепад давления, Смесительный: 0,3 МПа
Дифференциальное давление подача холодной и горячей воды, макс.: 0,03 МПа
Дифференциальное давление, при котором срабатывает функция байпаса, мин.: 0,05 МПа
Пропускная способность при использовании функции байпаса: VTE300: Кпс 1,2 м³/ч (31 л/мин при дифференциальном давлении 2,4 бар);
VTE500: Кпс 2,7 м³/ч (70 л/мин при дифференциальном давлении 2,4 бар)
Стабильность температуры: ±5 °C *VTE300: значения верны при одинаковом давлении поступающей горячей и холодной воды и минимальном расходе 4 л/мин. Минимальная разница температуры между поступающей горячей водой и выходящей смешанной водой составляет 10 °C. VTE500: значения верны при одинаковом давлении поступающей горячей воды и выходящей смешанной воды и минимальном расходе 9 л/мин. Минимальная разница температуры между поступающей горячей водой и выходящей смешанной водой составляет 10 °C.
Подсоединения: Наружная резьба (G), ISO 228/1
Соответствие:

PED 2014/68/EU, статья 4.3

Температура теплоносителя, макс. постоянно: +95 °C
Температура теплоносителя, макс. временно: +100 °C
Температура теплоносителя, мин.: 0 °C
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность CW625N, DZR
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
37160100 37160100 VTE931 ESBE VTE931 Сменный комплект серия VTE310, 25°C Сменный комплект VTE931, серии VTE310, 25°C. VTE310 download
37160200 37160200 VTE951 ESBE VTE951 Сменный комплект серия VTE510, 25°C Сменный комплект VTE951, серии VTE510, 25°C. VTE510 download
