Термостатический смесительный клапан

VTS550

  • Высокая температурная устойчивость.
  • Защита от ошпаривания и легионеллы.
  • Точность регулировки.
  • Подходит для циркуляции горячей воды (HWC).

Серия VTS550 для применения в системах бытового горячего водоснабжения, подсоединенных к системам отопления solar, где высокая температура воды требует использования сверхпрочных компонентов. VTS550 имеет симметричное направление потока. Данная серия клапанов также применима в бытовых системах горячего водоснабжения, оснащенных HWC (циркуляцией горячей воды).

Номенклатура изделий

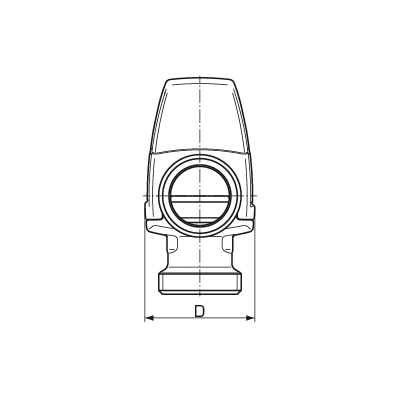

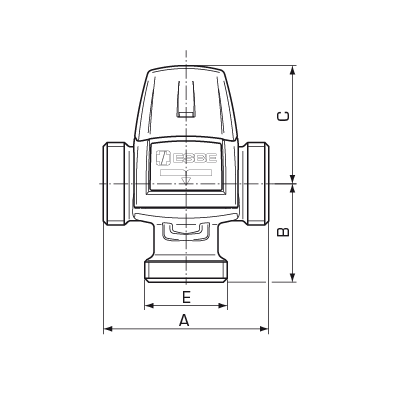

VTS552, Внешняя резьба

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] Масса [кг]
31740100 VTS552 45 - 65 3,2 G 1" 84 50 60 56 0,78
31740300 VTS552 45 - 65 3,5 G 1¼" 84 50 60 56 0,87
31740200 VTS552 50 - 75 3,2 G 1" 84 50 60 56 0,78
31740400 VTS552 50 - 75 3,5 G 1¼" 84 50 60 56 0,87

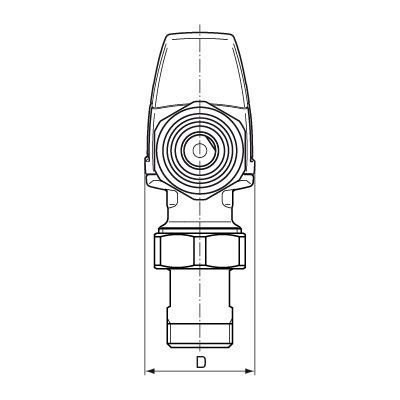

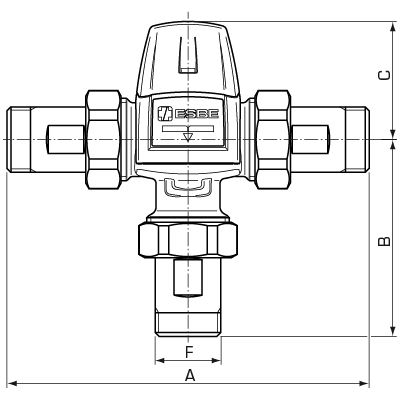

VTS552, с переходниками

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение F A [мм] B [мм] C [мм] D [мм] Масса [кг]
31740500 VTS552 45 - 65 3,0 R ¾" 154 85 60 56 1,14
31740700 VTS552 45 - 65 3,4 R 1" 164 90 60 56 1,51
31740600 VTS552 50 - 75 3,0 R ¾" 154 85 60 56 1,14
Поддержка установки

Использование

Использование

Примеры установки

Примеры установки
Технические данные

Технические данные

Класс давления: PN 10
Рабочее давление: 1,0 МПа
Макс. перепад давления, Смесительный: 0,3 МПа
Стабильность температуры: ±4 °C * Значения верны при неизменном давлении поступающей холодной/ горячей воды, при минимальном расходе 9 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10 °C.
Температура теплоносителя, макс. постоянно: +110 °C
Температура теплоносителя, макс. временно: +120 °C
Соединения, Наружная резьба (G): ISO 228/1
Соединения, Наружная резьба (R): EN 10226-1
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR

Cоответствие

Cоответствие
HCACL/4MS UBAList
KTW/WRAS/ACS

Выбор параметров

Выбор параметров
Смотрите спецификацию
Аксессуары и запасные части

Комплект присоединений KTD200, KTD300

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
36552200 36552200 KTD212 Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552300 36552300 KTD212 Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552400 36552400 KTD312 Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552500 36552500 KTD312 Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download

Комплект присоединений KCD300

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
36552900 36552900 KCD313 Комплект присоединений с компрессионным фитингом CPF 22мм для использования в клапанах с внешней резьбойG 1". Комплект присоединений с компрессионным фитингом CPF 22мм для использования в клапанах с внешней резьбойG 1". Два обратных клапана включены. Совместим с сериями VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
37120400 37120400 VTS955 ESBE VTS955 Сменный комплект, серия VTS550, 50 - 75°C Сменный комплект VTS955, серии VTS550, 50 - 75°C. VTS550 download download
37120300 37120300 VTS955 ESBE VTS955 Сменный комплект, серия VTS550, 45 - 65°C Сменный комплект VTS955, серии VTS550, 45 - 65°C. VTS550 download download
