Отводной клапан

VTD500

  • Регулируемая температура отвода
  • Эффективное использование энергии
  • Отсутствие необходимости в источнике питания
  • Быстрое переключение
  • Удобство в использовании
  • Повышение производительности системы
Термостатические клапаны серии VTD500 с возможностью регулировки температуры используются в отводных системах. Температуру отвода можно установить в диапазоне 42—52 °C. При температуре поступающего потока ниже номинальной температуры отведения поток отводится к отверстию A. При температуре поступающего потока выше номинальной температуры отведения поток отводится к отверстию В.
Номенклатура изделий

VTD582, Внешняя резьба

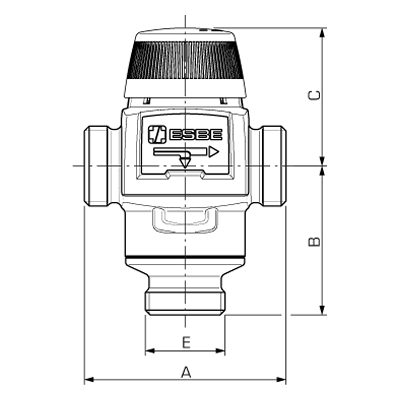

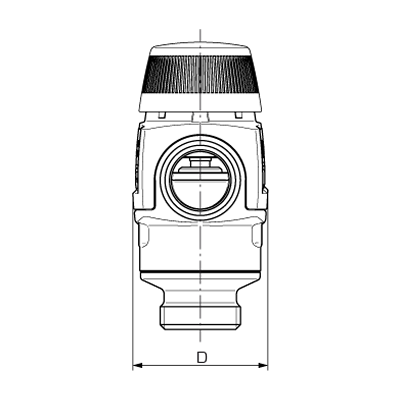

Номер арт. Наименование Точка переключения [°C] DN Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] Масса [кг]
31580100 VTD582 42 - 52 20 2,8 G 1" 84 62 60 56 0,86

VTD582, с переходниками

Номер арт. Наименование Точка переключения [°C] DN Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] Масса [кг]
31580200 VTD582 42 - 52 20 2,8 R ¾" 154 97 60 56 1,26
Поддержка установки

Примеры установки

Примеры установки
1
2
Технические данные

Технические данные

Класс давления: PN 10
Отводной диапазон закрытия: 42 - 52°C: ± 3°C
Дифференциальное давление, макс. : 300 кПа
Подсоединения: Наружная резьба (R), ISO 228/1
Соответствие:

PED 2014/68/EU, статья 4.3

Утечка, AB - A: 0,5 %
Утечка, AB - B: 2 %
Температура теплоносителя, макс. постоянно: +100 °C
Температура теплоносителя, макс. временно: +110 °C
Температура теплоносителя, мин.: 0 °C
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR

Схема потока

Схема потока
Отвод
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Руководство по установке
37102400 37102400 VTD958 ESBE VTD958 Сменный комплект, 42-52°C Сменный комплект VTD958, 42-52°C download
Загрузки

Загрузки

тип Загрузка
Спецификация VTD500 download
Инструкция по установке VTD500 download
Сертификаты Декларация соответствия требованиям VTD500 (en) download
Сертификаты Декларация строительного изделия (BPD3), VTD500 (en) download
Сертификаты KIWA-21-DW-10122 download
Сертификаты EAC Сертификат download
Сертификаты PZH-Сертификат (PL) download

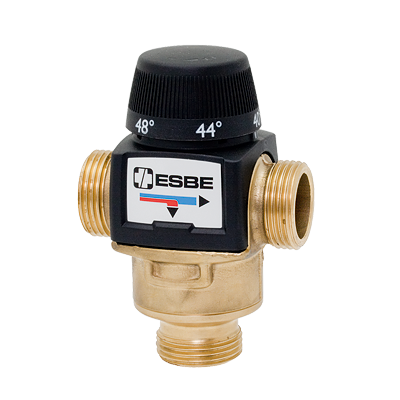

изображение VTD582, в высоком разрешении download
изображение VTD582 с переходниками, в высоком разрешении download
2D-изображения VTD500 download
2D-изображения VTD500 с переходниками download
