Zawór przełączający
VTD500
- Regulowana temperatura przełączania
- Mniejsze zużycie energii
- Źródło zasilania nie jest potrzebne
- Szybkie przełączanie
- Łatwość użytkowania
- Większa wydajność instalacji
Seria VTD500 to zawory termostatyczne z możliwością regulacji temperatury przeznaczone do zastosowań związanych z przełączaniem kierunku przepływu. Temperaturę przełączania można ustawić w zakresie 42-52 °C. Jeżeli temperatura cieczy zasilającej jest niższa niż znamionowa temperatura przełączania, ciecz jest kierowana do przyłącza A. Jeżeli temperatura cieczy zasilającej jest wyższa niż znamionowa temperatura przełączania, ciecz jest kierowana do przyłącza B.
Gama produktów
VTD582, Gwint zewnętrzny

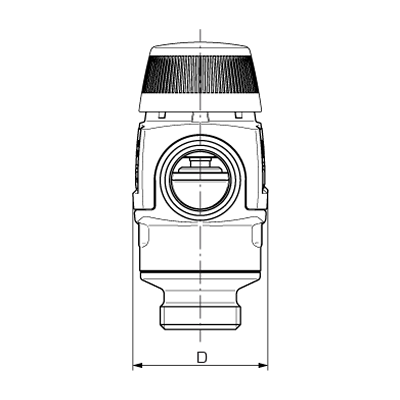

| Nr art. | Nazwa | Nominalna temperatura rozdzielania [°C] | DN | Kvs | Przyłącze E | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg] |
| 31580100 | VTD582 | 42 - 52 | 20 | 2,8 | G 1" | 84 | 62 | 60 | 56 | 0,86 |
Instrukcja obsługi i montażu
Przykładowe instalacje
Dokumenty
| Nazwa | Pobierz |
| Instrukcja obsługi VTD500 |
|
Dane techniczne
Dane techniczne
| Maks. ciśnienie statyczne: | PN 10 |
| Odcinanie zakresu przełączania: | 42 - 52°C: ± 3°C |
| Ciśnienie różnicowe, maks.: | 300 kPa |
| Przyłącza: | Gwint zewnętrzny (R), ISO 228/1 |
| Współczynnik przecieku, , AB - A: | 0,5 % |
| Współczynnik przecieku, , AB - B: | 2 % |
| Temperatura medium, ciągła maks.: | +100 °C |
| Temperatura medium, chwilowa maks.: | +110 °C |
| Temperatura medium, min.: | 0 °C |
| Materiał, Korpus zaworu oraz inne części metalowe w kontakcie z płynnym medium: | Mosiądz odporny na odcynkowanie, DZR |
Zgodność z normami
SI 2016 nr 1105 (UK)
4MS/KTW-BWGL
ÜA R-15.2.4-22-17605 (AT)
Model przepływu
Akcesoria i części zamienne
Części zamienne
| Nr art. | Nazwa | Oznaczenie | Instrukcja obsługi | |
 |
37102400 | VTD958 | ESBE VTD958 Wkład zaworu, 42-52°C | |
Do pobrania
Do pobrania
| Rodzaj | Podgląd | Pobierz |
| Karta techniczna | VTD500 |
|
| Instrukcja obsługi | VTD500 |
|
| Certyfikaty | Deklaracja zgodności — VTD500 (en) |
|
| Certyfikaty | Deklaracja zgodności UKCA — VTD500 (en) |
|
| Certyfikaty | Deklaracja produktu budowlanego BPD3 — VTD500 (en) |
|
| Certyfikaty | ÜA R-15.2.4-22-17605 (AT), VTD500 |
|
| Certyfikaty | KIWA-21-DW-10122, VTD500 |
|
| Certyfikaty | EAC Certyfikat (RU), VTD500 |
|
| Certyfikaty | Certyfikat zgodności UA, VTD500 |
|
| Atesty | Certyfikat PZH (PL), VTD500 |
|
| Zdjęcie | VTD582, wysokiej jakosci |
|
| Zdjęcie | VTD582 z przyłączami, wysokiej jakosci |
|
| Rysunek 2D | VTD500 |
|
| Rysunek 2D | VTD500 z przyłączami |
|
