Oběhová jednotka, směšovací funkce
GRA200, GRA300
- Vynikající regulace průtoku díky progresivní charakteristice ventilu
- 2 různé druhy servopohonu: trojbodový nebo proporcionální řídicí signál (v závislosti na variantě)
- Rozhraní QuickFit mezi servopohonem a ventilem – nejsou zapotřebí žádné nástroje
- 3 různá vysoce účinná oběhová čerpadla
- K dispozici ve 3 velikostech: DN20, DN25, DN32
- Vysoce kvalitní izolační plášť
- Předem vyzkoušeno a připraveno k použití
- Malé rozměry
Oběhové jednotky řady ESBE GRA200 a GRA300 jsou určené pro vytápěcí okruhy, kde je vyžadována vynikající regulace průtoku a teploty. Jsou vybaveny dvěma uzavíracími ventily s teploměry, zpětným ventilem, prvotřídním izolačním pláštěm a vysoce účinným oběhovým čerpadlem. Jednotky se dodávají s trojcestným rotačním progresivním směšovacím ventilem, který zajišťuje nejlepší výsledky regulace bez ohledu na průtok, a nízké riziko předimenzování.
Řada GRA200 se dodává se servopohonem řady ARA661 s trojbodovým řídicím signálem 230 V stř., nebo servopohonem řady ARA639 s proporcionálním řídicím signálem 24 V stř./ss. Oběhové jednotky jsou k dispozici ve velikosti DN25 a DN32 a jsou vybaveny buď čerpadlem Wilo, nebo Grundfos.
Řada GRA300 s velmi malými rozměry se dodává se servopohonem řady ARA661. Řada GRA300 je k dispozici ve velikosti DN20 a je vybavena čerpadlem Wilo.
Sortiment

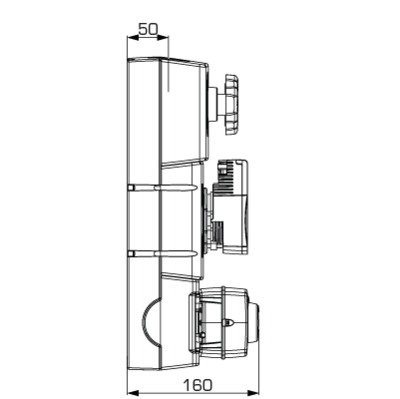

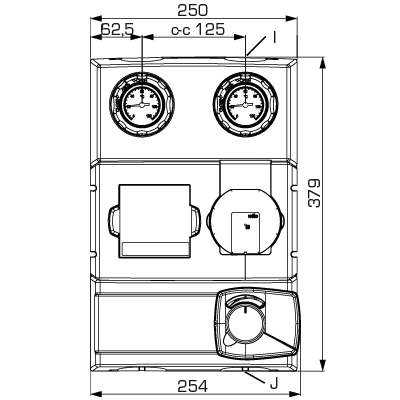

GRA211
| Č. výr. | Označení | DN | Čerpadlo | Připojení I | Připojení J | Hmotnost [kg] | Poznámka |
| 61042100 | GRA211 | 25 | Wilo PARA 25/6 | G 1" | G 1½" | 5,8 | Nahrazuje 61040100 |
| 61042200 | GRA211 | 32 | Wilo PARA 25/8 | G 1¼" | G 1½" | 6,2 | Nahrazuje 61040400 |

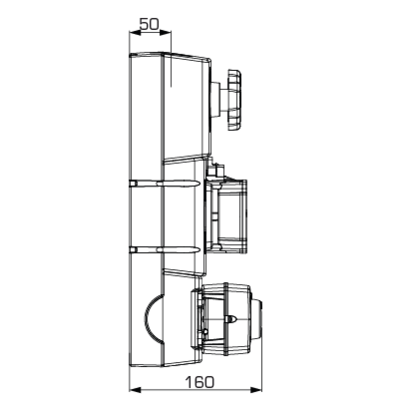

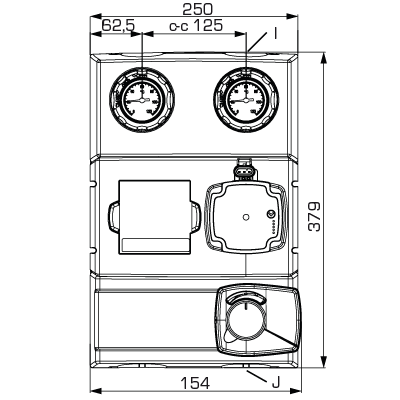

GRA212
| Č. výr. | Označení | DN | Čerpadlo | Připojení I | Připojení J | Hmotnost [kg] | Poznámka |
| 61042300 | GRA212 | 25 | Grundfos UPM3 AUTO 25-50 | G 1" | G 1½" | 5,9 | Nahrazuje 61040500 |
| 61042400 | GRA212 | 32 | Grundfos UPM3 AUTO 25-70 | G 1¼" | G 1½" | 6,1 | Nahrazuje 61040600 |
GRA231
| Č. výr. | Označení | DN | Čerpadlo | Připojení I | Připojení J | Hmotnost [kg] | Poznámka |
| 61042500 | GRA231 | 25 | Wilo PARA 25/6 | G 1" | G 1½" | 5,8 | Nahrazuje 61043200 |
| 61042600 | GRA231 | 32 | Wilo PARA 25/8 | G 1¼" | G 1½" | 6,2 | Nahrazuje 61043300 |
GRA232
| Č. výr. | Označení | DN | Čerpadlo | Připojení I | Připojení J | Hmotnost [kg] | Poznámka |
| 61042700 | GRA232 | 25 | Grundfos UPM3 AUTO 25-50 | G 1" | G 1½" | 5,9 | Nahrazuje 61043400 |
| 61042800 | GRA232 | 32 | Grundfos UPM3 AUTO 25-70 | G 1¼" | G 1½" | 6,1 | Nahrazuje 61043500 |

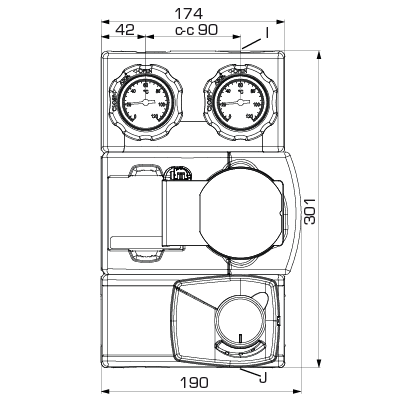

GRA311
| Č. výr. | Označení | DN | Čerpadlo | Připojení I | Připojení J | Hmotnost [kg] | Poznámka |
| 61043600 | GRA311 | 20 | Wilo PARA STG 15/8 | G ¾" | G 1" | 4,4 | Nahrazuje 61043100 |
GRA394
| Č. výr. | Označení | DN | Čerpadlo | Připojení I | Připojení J | Hmotnost [kg] | Poznámka |
| 61045800 | GRA394 | 20 | Wilo PARA 15/6 | G ¾" | G 1" | 3,4 | bez servopohonu a izolačního pláště |
Podpora instalace
Instalace oběhové jednotky ESBE
Provoz
Příklad instalace
Technické údaje
Technické údaje
| Tlaková třída: | PN 10 |
| Pracovní tlak: | 1,0 MPa |
| Izolace: | EPP λ 0,036 W/mK |
| Médium, voda pro vytápění: | v souladu s normou VDI2035 |
| Médium, směsi vody a glykolu: | max. 50 % ; směsi vody a glykolu mají vliv na výkon čerpadla. V případě aplikací, kde se používají směsi vody a glykolu, je nutno brát v úvahu výkon čerpadla. |
| Teplota média – řada GRA211, GRA231: | min. +5 °C, max. +100 °C |
| Teplota média – řada GRA212, GRA232: | min. +5 °C, max. +110 °C |
| Teplota média – řada GRA300: | min. +5 °C, max. +100 °C |
| Okolní teplota: | min. 0 °C, max. +55 °C |
| Připojení, vnitřní závit (G): | ISO 228/1 |
| Připojení, vnější závit (G): | ISO 228/1 |
| Materiál, v kontaktu s vodou |
Součásti: Mosaz, litina, ocel Těsnící materiály: PTFE, aramidové vlákno, EPDM |
Vestavěné čerpadlo
| Wilo PARA 25-130/6-43/SC | |
| Napájení: | 230 ± 10 % V AC, 50/60 Hz |
| Příkon: | 3–43 W |
| Třída krytí: | IP X4D |
| Třída izolace: | F |
| EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
| Wilo PARA 25-130/8-75/SC | |
| Napájení: | 230 ± 10 % V AC, 50/60 Hz |
| Příkon: | 10–75 W |
| Třída krytí: | IP X4D |
| Třída izolace: | F |
| EEI (index energetické účinnosti), oběhové čerpadlo: | <0,21 |
| Grundfos UPM3 AUTO 25-50 130 | |
| Napájení: | 230 ± 10 % V AC, 50/60 Hz |
| Příkon: | 4–33 W |
| Třída krytí: | IP 44 |
| EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
| Grundfos UPM3 AUTO 25-70 130 | |
| Napájení: | 230 ± 10 % V AC, 50/60 Hz |
| Příkon: | 2–52 W |
| Třída krytí: | IP 44 |
| EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
| Wilo PARA STG 15-130/8-60/0 | |
| Napájení: | 230 ± 10 % V AC, 50/60 Hz |
| Příkon: | 2–60 W |
| Třída krytí: | IP X4D |
| Třída izolace: | F |
| EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
| Wilo PARA 15-130/6-43/SCU | |
| Napájení: | 230 ± 10 % V AC, 50/60 Hz |
| Příkon: | 3 — 43 W |
| Třída krytí: | IP X4D |
| Třída izolace: | F |
| EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
Vestavěný ventil
| ESBE VRG438, DN20-8 QF | |
| Tlaková třída: | PN10 |
| Kvs: | 8 |
| max. diferenční tlaková ztráta: | 100 kPa (1 bar) |
| Uzavírací tlak: | 200 kPa (2 bary) |
| Netěsnost v %: | <0,05 %* |
| *: | Rozdílový tlak 100 kPa (1 bar) |
| ESBE VRG432, DN20-8 QF | |
| Tlaková třída: | PN10 |
| Kvs: | 8 |
| max. diferenční tlaková ztráta: | 100 kPa (1 bar) |
| Uzavírací tlak: | 200 kPa (2 bary) |
| Netěsnost v %: | <0,05 %* |
| *: | Rozdílový tlak 100 kPa (1 bar) |
| ESBE VRG432, DN25-12 QF | |
| max. diferenční tlaková ztráta: | 100 kPa (1 bar) |
| Uzavírací tlak: | 200 kPa (2 bary) |
| Netěsnost v %: | <0,05 %* |
| *: | Rozdílový tlak 100 kPa (1 bar) |
Vestavěný servopohon
| ESBE ARA661 Quick Fit | |
| Řídicí signál: | trojbodový SPDT |
| Napájení: | 230 ± 10 % V AC, 50 Hz |
| Příkon: | 5 VA |
| Doba běhu 90°: | 120 s |
| Třída krytí: | IP41 |
| Třída ochrany: | II |
| ESBE ARA661 Quick Fit | |
| Řídicí signál: | trojbodový SPDT |
| Napájení: | 230 ± 10 % V AC, 50 Hz |
| Příkon: | 5 VA |
| Doba běhu 90°: | 120 s |
| Třída krytí: | IP41 |
| Třída ochrany: | II |
| ESBE ARA639 Quick Fit | |
| Řídicí signál: | Proporcionální |
| Signál zpětné vazby, „U“: | 2–10 V AC |
| Napájení: | 24 ± 10 % V AC/DC, 50/60 Hz |
| Příkon - provoz: | AC: 5 W / DC: 2,5 W |
| Příkon - dimenzování: | AC: 11 VA / DC: 6 VA |
| Doba běhu 90°: | 15/30/60/120 s |
| Třída krytí: | IP41 |
| Třída ochrany: | II |
Shoda
SI 2016 č. 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 č. 1091
SI 2012 č. 3032
SI 2010 č. 2617
Dimenzování
Elektroinstalace
Příslušenství a náhradní díly
Doplňky
| Č. výr. | Reference | Označení | Poznámka | Technický list | Návod | |
 |
66000500 | GMA321 | ESBE GMA321 Rozdělovač pro 2 oběhové jednotky, bez funkce integrovaného hydraulického separátoru. | DN20 |  |
|
 |
66000600 | GMA331 | ESBE GMA331 Rozdělovač pro 3 oběhové jednotky, bez funkce integrovaného hydraulického separátoru. | DN20 | |
|
 |
66000700 | GMB631 | ESBE GMB631 Skříň rozdělovače | DN20, pro 2-3 jednotky | |
|
 |
66001100 | GMA411 | ESBE GMA411, Hydraulická separace pro 1 oběhovou jednotku. | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Rozdělovač pro 2 oběhové jednotky, bez funkce integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Rozdělovač pro 3 oběhové jednotky, bez funkce integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Rozdělovač pro 4 oběhové jednotky, bez funkce integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Rozdělovač pro 5 oběhových jednotek, bez funkce integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Rozdělovač pro 2 oběhové jednotky, s funkcí integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Rozdělovač pro 3 oběhové jednotky, s funkcí integrovaného hydraulického separátoru. | DN25/32 | |
|
Náhradní díly
| Č. výr. | Reference | Označení | Poznámka | Technický list | Návod | |
 |
67006200 | GSP962 | ESBE GSP962 Servopohon ARA639 Prop 15-120s 24V QF | |
|
|
 |
67003300 | GSP933 | ESBE GSP933 Kulové ventily vč. teploměru DN20 G¾", 2 ks/balení | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Kulové ventily vč. teploměru DN20 G1", 2 ks/balení | DN20, G1" | |
|
 |
67003400 | GSP911 | ESBE GSP911 Kulové ventily vč. teploměru DN25, 2 ks/balení | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Kulové ventily vč. teploměru DN32, 2 ks/balení | DN32 | |
|
 |
67005600 | GSP932 | ESBE GSP932 Čerpadlo Wilo STG 15/8 | DN20 | |
|
 |
67004200 | GSP942 | ESBE GSP942 Čerpadlo Wilo PARA 15-130/6-43 SCU | DN20 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Čerpadlo Wilo PARA 25/6 | DN25 | |
|
 |
67005400 | GSP952 | ESBE GSP952 Čerpadlo Grundfos UPM3 AUTO 25-50 | DN25 | |
|
 |
67005300 | GSP951 | ESBE GSP951 Čerpadlo Wilo PARA 25/8 | DN32 | |
|
 |
67005500 | GSP952 | ESBE GSP952 Čerpadlo Grundfos UPM3 AUTO 25-70 | DN32 | |
|
|
67006100 | GSP961 | ESBE GSP961 Servopohon ARA661 120s 230V 3p QF | |
|
