Servopohon

90 trojbodový

  • Nastavitelný pracovní rozsah.
  • Sortiment pro jakýkoli požadavek.
  • K dispozici pomocný spínač.

Řada 90 s trojbodovým (otevření/zavření) signálem je vhodná pro směšování společně s ventily jako 3F. V těchto aplikacích lze použít libovolnou polohu pracovního rozsahu servopohonu k dosažení požadované úrovně směšování. Servopohon je určen pro ovládání rotačních ventilů DN15-150 a má nastavitelné vačkové kotouče pro získání pracovního rozsahu 30°–180°.

Řadu lze snadno ručně ovládat pomocí odpojovacího tlačítka a páčky.

Sortiment

90, trojbodový 230 V

Prod_m90_ver A_issue_A_lr.png

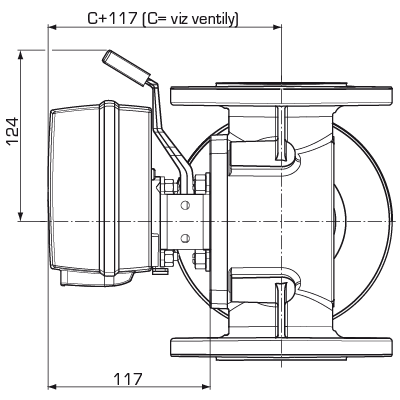

90 side_CZ_A-01.png
Instalační rozměry pro servopohony řady 90
90 front_A-01.png
Č. výr. Označení Napětí [V AC] Doba běhu 90° [s] Řídicí signál Točivý moment [Nm] Poznámka
12051700 94 230 15 trojbodový SPDT 5 Samostatný pomocný spínač jako doplňkové příslušenství. Nahrazuje 84
12051800 94M 230 15 trojbodový SPDT 5 S předinstalovaným pomocným spínačem
12051900 95 230 60 trojbodový SPDT 15 Samostatný pomocný spínač jako doplňkové příslušenství. Nahrazuje 85, 85S
12052200 95M 230 60 trojbodový SPDT 15 S předinstalovaným pomocným spínačem
12052000 95-2 230 120 trojbodový SPDT 15 Samostatný pomocný spínač jako doplňkové příslušenství
12052100 95-2M 230 120 trojbodový SPDT 15 S předinstalovaným pomocným spínačem
12052300 96 230 240 trojbodový SPDT 15 Samostatný pomocný spínač jako doplňkové příslušenství. Nahrazuje 86, 86S

90, trojbodový 24 V

Prod_m90_ver A_issue_A_lr.png
90 side_CZ_A-01.png
Instalační rozměry pro servopohony řady 90
90 front_A-01.png
Č. výr. Označení Napětí [V AC] Doba běhu 90° [s] Řídicí signál Točivý moment [Nm] Poznámka
12050600 92 24 60 trojbodový SPDT 15 Samostatný pomocný spínač jako doplňkové příslušenství. Nahrazuje 82, 82S
12051100 92M 24 60 trojbodový SPDT 15 S předinstalovaným pomocným spínačem
12050700 92-2 24 120 trojbodový SPDT 15 Samostatný pomocný spínač jako doplňkové příslušenství
12051300 93 24 240 trojbodový SPDT 15 Samostatný pomocný spínač jako doplňkové příslušenství. Nahrazuje 83, 83S
Podpora instalace

Dokumenty

Technické údaje

Technické údaje

Napájení: 24 ± 10 % V AC, 50 Hz;
230 ± 10 % V AC, 50 Hz
Příkon: 24 V: 2 VA;
230 V: 5 VA
Třída krytí: IP54
Třída ochrany: II
Točivý moment: Viz tabulka rozměrů
Jmenovité hodnoty pomocného spínače: 6(3) A 250 V AC
Hmotnost: 0,8 kg
Okolní teplota, max.: +55 °C
Okolní teplota, min.: -15 °C

Shoda

Shoda
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 č. 1101
SI 2016 č. 1091
SI 2012 č. 3032
24 V

Elektroinstalace

Viz Návod k instalaci
Příslušenství a náhradní díly

Montážní sady

Č. výr. Reference Označení Poznámka Návod
16053300 16053300 VRG801 ESBE VRG801 Montážní sada pro ventily řady ESBE VRG, VRH, VRB, VRS, VRP. Řada 90, CRA120, CRC120. Objednávejte samostatně. download
16051300 16051300 900 ESBE 900 Montážní sada pro ventily řady ESBE MG, G, F, BIV, T, TM, H, HG. Řada 90, CRA120, CRC120. Dodává se se servopohonem nebo regulátorem. download
16053900 16053900 900C ESBE 900C Montážní sada pro Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download
16051700 16051700 900CK ESBE 900CK Montážní sada Honeywell Centra Kompakt DRK/ZRK. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download
16053600 16053600 900F ESBE 900F Montážní sada pro Meibes / Oventrop / Watts / BRV. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download
16052600 16052600 900L ESBE 900L Montážní sada pro ventily Schneider Electric TRV / TAC-TRV. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download
16052500 16052500 900K ESBE 900K Montážní sada pro Siemens VBG31, VBI31, VBF21, VCI31. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download
16051400 16051400 900A ESBE 900A Montážní sada pro ventily TA VTR. Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download
16051500 16051500 900B ESBE 900B Montážní sada pro ventily Viesmann DN20-25 Řada 90, CRA120, CRC120, 90C*. Objednávejte samostatně. *Montážní sada se dodává s ruční pákou, kterou je pro řadu regulátorů 90C potřeba odstranit. Pro montáž není požadována. download

Náhradní díly

Č. výr. Reference Označení Poznámka Návod
98180570 98180570 900 ESBE MTS900 Hřídelová spojka řady 90 download

Doplňky

Č. výr. Reference Označení Poznámka Návod
98100690 98100690 ESBE Samostatný pomocný spínač řady 90. download
