Servopohon
ARA600 dvoubodový
- Spolehlivý a tichý provoz.
- Lze použít pro dvoubodový i trojbodový řídicí signál.
- Perfektní shoda mezi servopohonem a ventilem ESBE.
- K dispozici pomocný spínač.
Řada ARA600 s dvoubodovým (zapnuto/vypnuto) signálem je vhodná pro přepínání společně s ventily jako VRG230. V těchto aplikacích se použijí pouze koncové polohy pracovního rozsahu servopohonu. Kompaktní servopohon je určený pro ovládání rotačních ventilů DN15-50 a má pracovní rozsah 90°. Řadu lze snadno ručně ovládat pomocí vytahovacího knoflíku na přední straně krytu. Pomocný spínač, který je k dispozici jako předinstalovaná nebo volitelná sada, lze pomocí jedinečného řešení snadno nastavit v libovolné poloze.
Sortiment
ARA600, dvoubodový 230 V
Č. výr. | Označení | Napětí [V AC] | Doba běhu 90° [s] | Řídicí signál | Točivý moment [Nm] | Poznámka |
12120700 | ARA635 | 230 | 15 | dvoubodový SPST | 3 | Doporučeno pouze pro ventily DN15-32. |
12121000 | ARA636 | 230 | 15 | dvoubodový SPST | 3 | S předinstalovaným pomocným spínačem. Doporučeno pouze pro ventily DN15-32. |
12120800 | ARA645 | 230 | 30 | dvoubodový SPST | 6 | |
12121100 | ARA646 | 230 | 30 | dvoubodový SPST | 6 | S předinstalovaným pomocným spínačem. |
12120900 | ARA655 | 230 | 60 | dvoubodový SPST | 6 | Nahrazuje 12002700 |
12121200 | ARA656 | 230 | 60 | dvoubodový SPST | 6 | S předinstalovaným pomocným spínačem. Nahrazuje 12002900. |
Podpora instalace
Ruční a automatický provoz, ARA600
Install ESBE Actuator – ARA600 2-point (en)
Install auxiliary switch in ESBE Actuator – ARA600 (en)
Jak nainstalovat servopohon ARA600 na ventil 3MG
ARA600 na VRG130, výhoda oproti 3MG
Dokumenty
Technické údaje
Technické údaje
Napájení: | 230 ± 10 % V AC, 50 Hz |
Příkon: | 5 VA |
Třída krytí: | IP41 |
Třída ochrany: | II |
Točivý moment: | Viz tabulka rozměrů |
Jmenovité hodnoty pomocného spínače: | 6(3) A 250 V AC |
Hmotnost: | 0,4 kg |
Okolní teplota, max.: | +55 °C |
Okolní teplota, min.: | -5 °C |
Shoda
Elektroinstalace
Příslušenství a náhradní díly
Montážní sady
Náhradní díly
Č. výr. | Reference | Označení | Poznámka | Návod | |
17050600 | ARA902 | ESBE ARA902 Knoflík ARA600 |
Oblast stahování
Oblast stahování
Typ | Náhled | Stahování |
Technický list | ARA600, dvoubodový | |
Návod k instalaci | ARA600, dvoubodový | |
Návod k instalaci | Pomocný spínač | |
Certifikát | Prohlášení o shodě, ARA600 dvoubodový (en) | |
Certifikát | Prohlášení o shodě UKCA, ARA600 dvoubodový (en) | |
Certifikát | Prohlášení o stavebních výrobcích BPD3, ARA600 dvoubodový (en) | |
Certifikát | Certifikát EAC (RU), ARA600 dvoubodový 230 V | |
Certifikát | Certifikát shody UA, ARA600 dvoubodový | |
Průvodce | Průvodce výběrem, Rotační ventily & servopohony | |
Obrázek | ARA600, vysoké rozlišení | |
Obrázek | Pomocný spínač ARA600, vysoké rozlišení | |

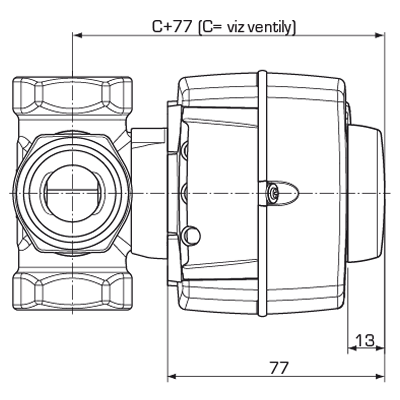

2D obrázek | ARA600 | |
3D výkres (soubor stp) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 s polohou stupnice po směru hodinových ručiček | |
3D výkres (soubor stp) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 s polohou stupnice po směru hodinových ručiček | |
3D výkres (soubor stp) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 s polohou stupnice proti směru hodinových ručiček | |
3D výkres (soubor stp) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 s polohou stupnice proti směru hodinových ručiček |
Aplikace
Aplikace
Tepelné čerpadlo s požadavky na větší průtok.
