Izolační plášť
VRI100
- Izolace podle EnEV2009.
- Omezení tepelných ztrát o 65 %.
- Pláště speciálně navržené pro ventily ESBE nabízejí těsné uzavření.
- Vyhněte se popáleninám způsobeným horkými ventily.
Řadu VRI100 tvoří izolační pláště pro ventily řady VRG a VRB a je k dispozici pro velikosti DN15 – DN40. Izolační pláště jsou vyvinuty podle směrnice EnEV2009 a nabízejí těsné uzavření ventilu na ochranu proti cirkulaci vzduchu a tepelným ztrátám. Plášť má pevnou samosvornou funkcí a nevyžaduje další příslušenství, jako jsou pásky nebo pružiny, aby obě poloviny držely u sebe.
Sortiment
VRI111

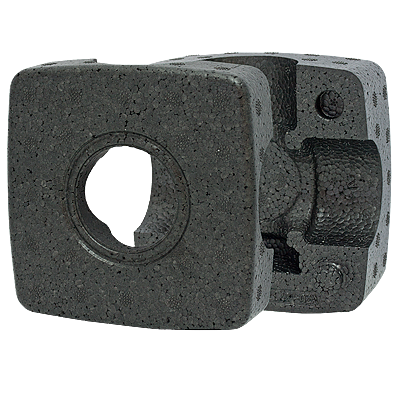

![Prod_VRI100_DN25_lr_rgb.png](/storage/1DB69D4C389DFC3601B924D547C2CE3C0859DE8CA730E73018CE949090FE2224/545767d843fe42e694ee67f8084bd906/160-160-0-png.Png/media/fbabcf425c5f4eab9cb65a460a1260ef/Prod_VRI100_DN25_lr_rgb.png)
![VRI100 front_A-01.png](/storage/BF4CE5EE0657D5703B6E78811DA55102DF09F22F9BF075DFCABBAD4DD90FDBF2/a3ef6251d80244d79c060112a90d28b1/160-160-0-png.Png/media/5b44a34742054f4383fd915cc911759d/VRI100%20front_A-01.png)
![VRI100 side_A-01.png](/storage/5C609C52F1A5CF9E417FE917C28B6435BCCD1C78B792E0668E3DC19D433B8EC1/ca6efdaee22a475abfb17fb6fdb1eea3/160-160-0-png.Png/media/f728c97b4c0a49e692228c40df2a8480/VRI100%20side_A-01.png)
Č. výr. | Označení | DN | A [mm] | B [mm] | C [mm] | D [mm] | Hmotnost [kg] |
16103800 | VRI111 | 15/20 | 95 | 95 | 72 | 40 | 0,013 |
16103900 | VRI111 | 25 | 117 | 117 | 84 | 50 | 0,023 |
16104000 | VRI111 | 32 | 120 | 120 | 92 | 55 | 0,043 |
16104100 | VRI111 | 40 | 160 | 160 | 114 | 70 | 0,055 |
Podpora instalace
VRI100 – Instalační film
Technické údaje
Technické údaje
Koeficient λ: | 0,035 W/mK |
Teplota média, max.: | +130 °C |
Teplota média, min.: | -20 °C |
Okolní teplota, max.: | +130 °C |
Okolní teplota, min.: | ‒20 °C |
Materiál: | EPP černý 35 g/l |
Shoda
![Shoda](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Oblast stahování
Oblast stahování
Typ | Náhled | Stahování |
Technický list | VRI100 |
|
Certifikát | Certifikát EAC (RU), VRI100 |
|
Obrázek | VRI100, vysoké rozlišení |
|
2D obrázek | VRI100 |
|
3D výkres (soubor stp) | VRI111, DN15-20 |
|
3D výkres (soubor stp) | VRI111, DN25 |
|
3D výkres (soubor stp) | VRI111, DN32 |
|
3D výkres (soubor stp) | VRI111, DN40 |
|
