Unidad de circulación, función bivalente

GBA200

  • Válvula mezcladora rotatoria bivalente de 4 vías para optimizar el uso de energía del sistema
  • Bomba de circulación de alta eficiencia
  • Interfaz QuickFit entre el actuador y la válvula: sin necesidad de herramientas
  • Aislamiento térmico de clase alta
  • Previamente probada y lista para el uso
  • Diseño compacto
  • Producto disponible en el tamaño DN25

La ESBE serie GBA200 es una unidad de circulación destinada a aplicaciones en las que se requiere una gestión energética. Equipada con dos válvulas de cierre con termómetros, válvula de retención, aislamiento térmico de clase alta y una bomba de circulación de alta eficiencia.
Las unidades de circulación se entregan con una válvula mezcladora rotatoria bivalente de 4 vías y un actuador de 230 V de 3 puntos. Gracias a la válvula bivalente, la unidad de circulación GBA200 mejora el uso energético en el sistema, por ejemplo, utilizando el retorno del sistema de radiadores para calentar el sistema de calefacción por suelo radiante.

Gama de productos

GBA211

GBA211_Design2_A_L side.png
GBA211_Design2_A_R side.png
N.º ref. Referencia DN Tipo de bomba Conexión I Conexión J Peso [kg] Nota
61061100 GBA211 25 Wilo PARA 25-130/6 G 1" G 1½" 5,8 Sustituye 61060100
Soporte para la instalación

Instalación de la unidad de circulación ESBE

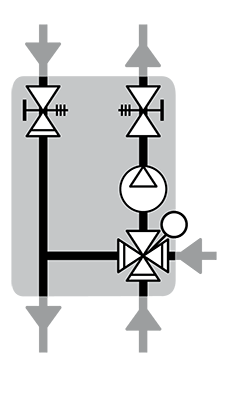

Funcionamiento

Funcionamiento

Ejemplos de instalación

Ejemplos de instalación
La unidad de circulación serie GBA200 con tanque de acumulación y caldera de combustible sólido como grupo de carga.

La GBA200 asegura la temperatura de retorno correcta a la caldera y mantiene la estratificación correcta en el tanque de acumulación. La ventaja de usar una GBA200 es el rápido aumento de la temperatura de retorno sobre el punto de rocío, lo cual protege la caldera contra la condensación y la formación de alquitrán. Proporciona la estratificación correcta de la temperatura en el tanque de acumulación, sin mezcla de agua, lo que reduce la energía necesaria para mantener la temperatura correcta en el tanque.
La unidad de circulación serie GBA200 con caldera o tanque de acumulación como unidad de distribución térmica.

En ambos casos, la GBA200 maximiza y optimiza el consumo de energía. La GBA200 utiliza el agua de retorno de los otros receptores de calefacción para suministrar al receptor de calefacción de baja temperatura, como ejemplos dados de calefacción por suelo radiante. La ventaja de esta solución es maximizar el uso de la energía en el sistema y reducir la temperatura del agua de retorno para maximizar el efecto de condensación cuando se usa una caldera de condensación. En los sistemas con tanque de acumulación, se mantiene la estratificación del agua recogida.

Documentos

Datos técnicos

Datos técnicos

Clase de presión: PN 10
Presión de trabajo: 1,0 MPa
Aislamiento: EPP λ 0,036 W/mK
EEI (Índice de eficacia energética), bomba de circulación: <0,20
Medios, Agua de calefacción: conforme a VDI2035
Medios, Mezclas de agua/glicol: máx. 50 % ; Las mezclas de agua/glicol están afectando al rendimiento de la bomba. En el caso de aplicaciones en las que se utilicen mezclas de agua/glicol, se debe considerar el rendimiento de la bomba.
Temperatura del medio, máx.: +100 °C
Temperatura del medio, mín.: +5 °C
Temperatura ambiente, máx.: +55 °C
Temperatura ambiente, mín.: 0 °C
Conexiones, Rosca interna (G): ISO 228/1
Conexiones, Rosca externa (G): ISO 228/1
Material, en contacto con agua Componentes: Latón, hierro fundido, acero
Material de sellado: PTFE, fibra de aramida, EPDM

La bomba de circulación integrada

Wilo PARA 25-130/6-43/SC
Fuente de alimentación: 230 ± 10% V CA, 50/60 Hz
Consumo eléctrico: 3 — 43 W
Clasificación del alojamiento: IP X4D
Clase de aislamiento: F
EEI (Índice de eficacia energética), bomba de circulación: <0,20

Válvula integrada

ESBE VRB142, DN20-6,3 QF
Caída máx. de presión diferencial: 100 kPa (1 bar)
Presión de cierre: 200 kPa (2 bar)
Tasa de fuga en % de caudal: < 0,5%*
*: Presión diferencial 100 kPa (1 bar)
Rango de operación Kv/Kv min., A-AB: 100

Actuador integrado

ESBE ARA661 Quick Fit
Señal de control: 3 puntos SPDT
Fuente de alimentación: 230 ± 10% V AC, 50Hz
Consumo eléctrico: 5 VA
Tiempo de funcionamiento 90°: 120 s
Clasificación del alojamiento: IP41
Clase de protección: II

Conformidad

PED 2014/68/EU, artículo 4.3 /
SI 2016 n.º 1105
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 n.º 1101
SI 2016 n.º 1091
SI 2012 n.º 3032
SI 2010 n.º 2617
EnEV2014

Dimensionamento

Véase la hoja de datos

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Opciones

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
66001100 66001100 GMA411 ESBE GMA411 Separación hidráulica para 1 unidad de circulación DN25/32 download download
66001200 66001200 GMA421 ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. DN25/32 download download
66001300 66001300 GMA431 ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. DN25/32 download download
66001400 66001400 GMA441 ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. DN25/32 download download
66001500 66001500 GMA451 ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. DN25/32 download download
66001600 66001600 GMA521 ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. DN25/32 download download
66001700 66001700 GMA531 ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. DN25/32 download download

Piezas de recambio

N.º ref. Referencia Designación Nota Hoja de datos Manual de instrucciones
67003400 67003400 GSP911 ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete DN25 download download
67005200 67005200 GSP951 ESBE GSP951 Bomba Wilo PARA 25/6 DN25 download download
67006100 67006100 GSP961 ESBE GSP961 Actuador ARA661 120s 230V 3p QF download download
Área de descarga

Área de descarga

Tipo Vista previa Descargar
Hoja de datos GBA200 download
Instrucciones de instalación GBA200 download
Instrucciones de instalación GBA200, Wilo Bompa download
Certificado Declaración de conformidad, GBA200 (en) download
Certificado Declaración de conformidad UKCA, GBA200 (en) download
Certificado Declaración de productos de construcción BPD3, GBA200 (en) download
Certificado EAC Certificado (RU), GBA200 download
Certificado Certificado de conformidad UA, GBA200 download
Imagen GBA211, de alta resolución download
2D Imagen GBA211 download
Dibujo 3D (archivo stp) GBA211, DN25 download
