Pumpengruppe, mit bivalent Mischer
GBA200
- Bivalenter 4-Wege Mischer zur Optimierung des Energieverbrauchs im System
- Hocheffizienzpumpe mit EEI ≤ 0,20
- QuickFit-Schnittstelle zwischen Stellmotor und Mischer - kein Werkzeug zur Montag oder Demontage erforderlich
- Hochwertige Isolierschale
- Komplett vormontiert
- Kompakte Bauweise
- Produkt erhältlich in der Größe DN25
Die ESBE Serie GBA200 ist geeignet für Anwendungen, bei denen ein gutes Energiemanagement erforderlich ist. Ausgestattet mit zwei Absperrventilen mit Thermometern, Rückflussverhinderer, hochwertiger Isolierschale und einer Hocheffizienzpumpe.
Die Pumpengruppen werden mit einem bivalenten 4-Wege Mischer und einem 3-Punkt 230V Stellmotor geliefert. Dank des bivalenten Mischers kann die Pumpengruppe GBA200 den Energieverbrauch im System optimieren, z.B. durch die Nutzung des Rücklaufes der Radiatoren für die Fußbodenheizung.
Produktpalette
GBA211
| Art. Nr. | Bezeichnung | DN | Pumpe Referenz | Anschluss I | Anschluss J | Gewicht [kg] | Hinweis |
| 61061100 | GBA211 | 25 | Wilo PARA 25-130/6 | G 1" | G 1½" | 5,8 | Ersetzt 61060100 |
Einbauhilfe
Montage ESBE Pumpengruppe
Anwendung
Einbaubeispiele

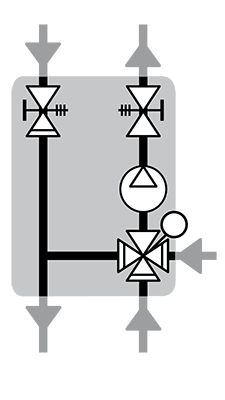

Die GBA200 sichert die richtige Rücklauftemperatur zum Kessel und erhält die Schichtung im Pufferspeicher. Der Vorteil der GBA200 liegt in der schnellen Rücklauftemperaturanhebung über den Taupunkt, um den Kessel vor Kondensation und Teerbildung zu schützen. Sie sorgt für die richtige Schichtung der Temperatur im Pufferspeicher, was den Energiebedarf im Speicher verringert.
In beiden Fällen (2&3) minimiert und optimiert die GBA200 den Energieverbrauch. Die GBA200 verwendet den Rücklauf der anderen Verbraucher, um den Niedertemperatur-Verbraucher zu versorgen, beispielsweise eine Fußbodenheizung. Der Vorteil dieser Anwendung besteht darin, die Energieausbeute im System zu maximieren und die Temperatur des Rücklaufes zu senken, um den Kondensationseffekt bei Verwendung eines Brennwertkessels zu maximieren. Bei Systemen mit Pufferspeicher bleibt die Schichtung im Puffer erhalten.
Dokumente
| Name | Herunterladen |
| Montageanweisung GBA200 |
|
Technische Daten
Technische Daten
| Druckstufe: | PN 10 |
| Betriebsdruck: | 1,0 MPa |
| Isolierung: | EPP λ 0,036 W/mK |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,20 |
| Medien, Heizwasser: | in Übereinstimmung mit VDI2035 |
| Medien, Wasser-Glykol-Mischungen: | max. 50 % ; Wasser/Glykol-Mischungen beeinflussen die Pumpenleistung. Bei Anwendungen, bei denen Wasser/Glykol-Mischungen verwendet werden, sollte die Pumpenleistung berücksichtigt werden. |
| Medientemperatur, max.: | +100 °C |
| Medientemperatur, min.: | +5 °C |
| Umgebungstemperatur, max.: | +55 °C |
| Umgebungstemperatur, min.: | 0 °C |
| Anschlüsse, Innengewinde (G): | ISO 228/1 |
| Anschlüsse, Außengewinde (G): | ISO 228/1 |
| Wasserberührte Materialien |
Komponenten: Messing, Gusseisen, Stahl Dichtungsmaterial: PTFE, Aramidfasern, EPDM |
Integrierte Pumpe
| Wilo PARA 25-130/6-43/SC | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 3 — 43 W |
| Schutzart: | IP X4D |
| Isolationsklasse: | F |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,20 |
Integrierter Mischer
| ESBE VRB142, DN20-6,3 QF | |
| Max. Differenzdruckabfall: | 100 kPa (1 bar) |
| Schließdruck: | 200 kPa (2 bar) |
| Leckrate in % vom Durchfluss: | < 0,5%* |
| *: | Differenzdruck 100kPa (1 bar) |
| Durchflusskoeffizient Kv/Kvmin, A-AB: | 100 |
Integrierter Stellmotor
| ESBE ARA661 Quick Fit | |
| Steuersignal: | 3-Punkt SPDT |
| Spannungsversorgung: | 230 ± 10% V AC, 50Hz |
| Leistungsaufnahme: | 5 VA |
| Laufzeit 90°: | 120 s |
| Schutzart: | IP41 |
| Schutzklasse: | II |
Konformität
SI 2016 No. 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 No. 1091
SI 2012 No. 3032
SI 2010 No. 2617
Dimensionierung
Verkabelung
Zubehör- und ersatzteile
Zubehör
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
66001100 | GMA411 | ESBE GMA411 Hydraulische Weiche für ein Pumpengruppe. | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Verteilerbalken für zwei Pumpengruppen, ohne integrierte hydraulische Weichenfunktion | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Verteilerbalken für drei Pumpengruppen, ohne integrierte hydraulische Weichenfunktion | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Verteilerbalken für vier Pumpengruppen, ohne integrierte hydraulische Weichenfunktion | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Verteilerbalken für fünf Pumpengruppen, ohne integrierte hydraulische Weichenfunktion | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Verteilerbalken für zwei Pumpengruppen, mit integrierter hydraulischer Weiche | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Verteilerbalken für drei Pumpengruppen, mit integrierter hydraulischer Weiche | DN25/32 | |
|
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
67003400 | GSP911 | ESBE GSP911 Kugelhähne inkl. Thermometer DN25, 2 Stk./Packung | DN25 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Pumpe Wilo PARA 25/6 | DN25 | |
|
 |
67006100 | GSP961 | ESBE GSP961 Stellmotor ARA661 120s 230V 3p QF | |
|
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | GBA200 |
|
| Montageanweisung | GBA200 |
|
| Montageanweisung | GBA200, Wilo Pumpe (de, en, fr) |
|
| Montageanweisung | GBA200, Wilo Pumpe (cs, sk) |
|
| Zertifikate | Konformitätserklärung, GBA200 (en) |
|
| Zertifikate | Konformitätserklärung UKCA, GBA200 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, GBA200 (en) |
|
| Zertifikate | EAC Zertifikat (RU), GBA200 |
|
| Bild | GBA211, hochauflösend |
|
| 2D-Bild | GBA211 |
|
| 3D-Zeichnung (stp-Datei) | GBA211, DN25 |
|
Passende Produkte
Zugehörige Produkte
 |
GRC200 | Die GRC200 Serie von ESBE besteht aus Pumpengruppen, die mit einem rotierender Mischer und einem Regler ausgestattet sind und für witterungsgeführte oder kombiniert witterungs-/raumtemperaturgeführte Heizsysteme konzipiert sind, bei denen eine Pumpensteuerung benötigt wird. | Datenblatt | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | ||
 |
GRA200, GRA300 | Die ESBE Serien GRA200 und GRA300 sind mit einem rotierenden Mischer und Stellmotor ausgestattet. Die Pumpengruppen sind für Heizanlagen konzipiert, bei denen eine Regelung der Heizkreistemperatur erforderlich ist. | Datenblatt | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung |
 |
GFA200, GFA300 | Die ESBE Serien GFA200 und GFA300 sind Pumpengruppen mit thermischen Mischautomaten für Heizkreisläufe, in denen eine konstante Temperaturregelung erforderlich ist. | Datenblatt | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung |
 |
GDA200, GDA300 | Die ESBE Pumpengruppen Serien GDA200 & GDA300 sind für die ungemischte Energieversorgung des Systems auf die effizienteste Art und Weise entwickelt worden. | Datenblatt | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung | Montageanweisung |
 |
GMA400, GMA500 | Verteilerbalken der Serie GMA400 und GMA500 mit Isolierschalen gemäß ENEV2014 und Wandhalterungen | Datenblatt | Montageanweisung |
Anwendung
Anwendung
Pumpengruppe mit bivalentem Ventil und Stellmotor für Anwendung mit festen Brennstoffen.
