Verteilerbalken
GMA400, GMA500
- Druckklasse PN6
- Thermisch getrennter Vor- und Rücklaufverteiler für größere Effizienz
- Farbcodierte Anschlüsse um Montagefehler zu vermeiden
- Anschlussmöglichkeit für zum Beispiel Sicherheitseinrichtungen oder Temperaturfühler
ESBE Verteilerbalken der Serie GMA400 und GMA500 sind in verschiedenen Ausführungen erhältich:
- Serie GMA410, hydraulische Weiche für einen Heizkreis
- Serie GMA420/430/440/450 für zwei bzw. drei Heizkreise ohne integrierte hydraulische Weiche. Vier und fünf Heizkreise auf Anfrage.
Produktpalette

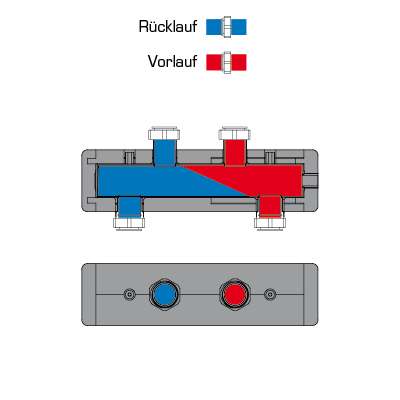

GMA411, mit integrierter hydraulische für 1 Grupper Weichenfunktion
![Manifold_GMA411.png](/storage/A2E4517B3942E19D7109C4C246285EE6CA82C2386DC85D0343DBAD163C7CAF53/14880844e30646078dea8d6e56a78778/160-160-0-png.Png/media/a697d1f3237c4f75a5a246910722cf7a/Manifold_GMA411.png)
![GMA411_A-01.png](/storage/5E471B0F9CD5D2A6A249A7E634FD51DF9E56AF9284C1F9D8E413B55DA71629CD/7220d12e29fa409b97bb0c7cbb65058a/160-160-0-png.Png/media/0bb7552eb9f248f79a54a0ba2a431bf2/GMA411_A-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Gewicht [kg] |
66001100 | GMA411 | 1 | RN 1½" | G 1½" | Ja | 4,3 |

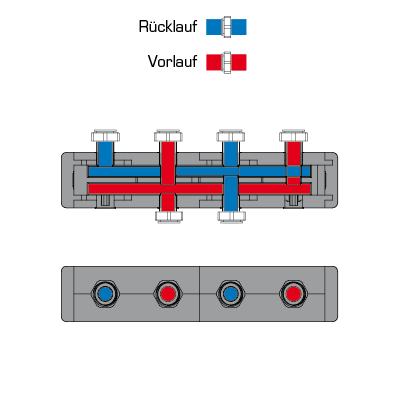

GMA421, für 2 Gruppen
![Manifold_GMA421.png](/storage/C7DC9372FA0E6700A984AEF61604C513D0243E4934467E0C6849A5B0B8C5F05B/486c23ac57194ee7bd4ff8def78b5cdd/160-160-0-png.Png/media/a866fdbf0bba4908abba9892e7800749/Manifold_GMA421.png)
![GMA421_A-01.png](/storage/B3E5384F461FE839BC8B363D1A0A76EAD3B43F1DE9A7AFAB7D52F1276D047B5C/468e70aaf6e84a5aa67ee6c84526b2fb/160-160-0-png.Png/media/d31c1053507a412f99cee31c1a9e70f2/GMA421_A-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Gewicht [kg] |
66001200 | GMA421 | 2 | RN 1½" | G 1½" | Nein | 5,3 |

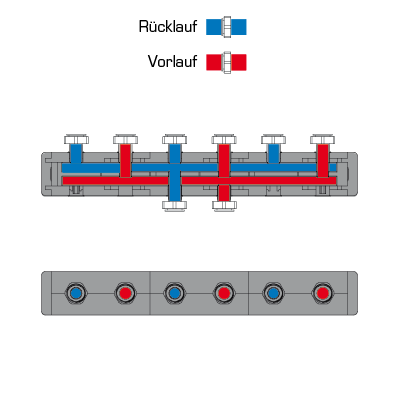

GMA431, für 3 Gruppen
![Manifold_GMA431.png](/storage/89BD32980713D76DCAC4DDC661450EB38A80EEB835C89025CDAB48CFB0FF0F48/afc13fe8f6e54b49a82e12a7798c0e46/160-160-0-png.Png/media/155128b354674ab298c80d2c46d3ac95/Manifold_GMA431.png)
![GMA431_A-01.png](/storage/F018C7DBDDD037175976798DF8A76591DE4B731332D56469508ECF116801105F/872cbf099c5641da82a0d71c8fb6ca9d/160-160-0-png.Png/media/19dcd72504f649b7a5f170b729f4828e/GMA431_A-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Gewicht [kg] |
66001300 | GMA431 | 3 | RN 1½" | G 1½" | Nein | 7,2 |

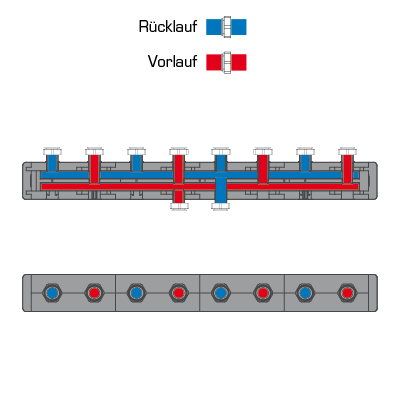

GMA441, für 4 Gruppen
![Manifold_GMA441.png](/storage/FDC2D927F6AB94E8D02234CB9D40AC2899A3D754826F623A37B8E99B123933C8/a10c52690ad145028a300d66a0ef1f17/160-160-0-png.Png/media/4d66197ffd9c483f80ece581862698ce/Manifold_GMA441.png)
![GMA441_A-01.png](/storage/DFA449E934AF080AE4A335384F53BC6C1686644DD81615F7F35C90963297DF7B/7eca3be95c704fe6adfbdec633a977d8/160-160-0-png.Png/media/b11704727be34070a3886755310a8bc0/GMA441_A-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Hinweis |
66001400 | GMA441 | 4 | RN 1½" | G 1½" | Nein | Auf Nachfrage erhältliche Produkte haben eine längere Lieferzeit. Bitte erfragen Sie die Lieferzeit bei unserem Kundendienst. |

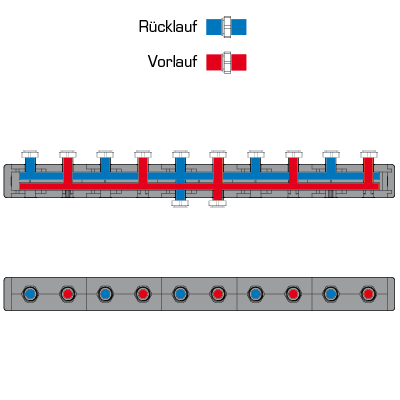

GMA451, für 5 Gruppen
![Manifold_GMA451.png](/storage/5B0661BD81D6DC85D458BC3C28D8ADA1F3034EE9B31FF10F9A4EA1C26E3CF78A/d894a61abd484dd5a96ed8598787784b/160-160-0-png.Png/media/2753ead0a9664bf38ee9d2cff82d71ce/Manifold_GMA451.png)
![GMA451_B-01.png](/storage/0D12FE5AA9ECF36912B6E5681B06C21E03DB8649B9DE8E3B07061A60BA7309D4/834e009ddc034248b2d377c04f85cc7e/160-160-0-png.Png/media/14214ebf79d74b7082c5837de212e138/GMA451_B-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Hinweis |
66001500 | GMA451 | 5 | RN 1½" | G 1½" | Nein | Auf Nachfrage erhältliche Produkte haben eine längere Lieferzeit. Bitte erfragen Sie die Lieferzeit bei unserem Kundendienst. |

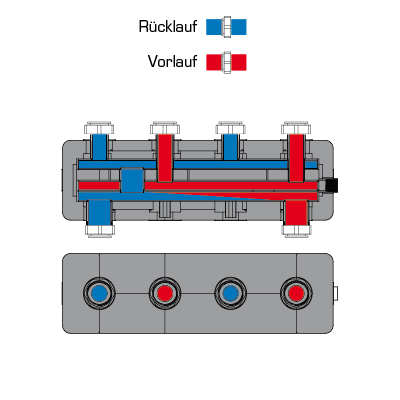

GMA521, für 2 Gruppen mit integrierter hydraulischer Weichenfunktion
![Manifold_GMA521.png](/storage/F26DF877320575ABF928CA836ACC5864BF0BC5B17E532E749F1907843A3E001E/0495073070b94cc89b6cfd2b5b7d7180/160-160-0-png.Png/media/c63a73e9bab04e37b21f473f6f56c01b/Manifold_GMA521.png)
![GMA521_A-01.png](/storage/B69D271C2D81AF02A6933AB625A829EC04E6996CCB9968549144A3905A82698A/55a76f84e53b45aba593743efb511e81/160-160-0-png.Png/media/0e84228bc6bd4c1493e75e54ac5bcdbf/GMA521_A-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Gewicht [kg] |
66001600 | GMA521 | 2 | RN 1½" | G 1½ | Ja | 8,2 |

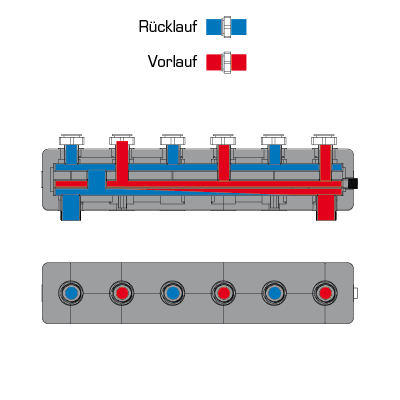

GMA531, für 3 Gruppen mit integrierter hydraulischer Weichenfunktion
![Manifold_GMA531.png](/storage/9FABF3C77682C814F81EF3D451A52A3B0465505312B8D6DF277F12B325D8B5DB/5bb364eca4154719bcdad8ac6a39f5bd/160-160-0-png.Png/media/32e989f1946e4b2e9e4c2285d553f872/Manifold_GMA531.png)
![GMA531_A-01.png](/storage/C454CC6AEF458BD6157B55DFA664F19438F8AE20852B56BE6AAE466290E8F936/1a214cbdc22149bfa7de135475972fc1/160-160-0-png.Png/media/673ecdac55474ac18ffded592b0989ff/GMA531_A-01.png)
Art. Nr. | Bezeichnung | Anzahl der Pumpengruppen | Anschlüsse für Heizkreise | Anschlüsse für Wärmeerzeuger | Mit Hydraulische Weiche | Gewicht [kg] |
66001700 | GMA531 | 3 | RN 1½" | G 1½" | Ja | 11,1 |
Einbauhilfe
Anwendung
![Anwendung](/storage/838DDFB6CBEC32FD5532F42498212D8B0770B674F7F05FB8100412FC4988C2C5/5c601dc9234b403db649ad80b125f69b/png/media/d27cef2befb44002962903094f13532f/GMA411_DE_B-01.png)
![](/storage/58192A2AA490DE9E6F1DFB61597CB1CBA967E32B1D8A3A90034AA5097C22F691/3a15187a2615465f807e06c5de560d43/png/media/3db83166fb7b465c81c8e8ece41deedd/GMA421_DE_B-01.png)
![](/storage/1446CA907A4FC7C5F4C2DADCE1C0EBAB54193EF8B10182ED54BC8F751598A0C0/f9fd65baed37447ba7577c72d576d812/png/media/0ec3cc56b5ca48c1ba9767b00cd5451b/GMA431_DE_B-01.png)
![](/storage/855B42867D624B4E2F84F495D3C17C4DD5E964AB322C32FDA2F4BE09C6FA7BE2/c812c09b854243519a3cf03d17dd15cd/png/media/bb66c11506f5475790bf8b4c515b80ed/GMA441_DE_B-01.png)
![](/storage/E03A6FD952D0F1A65FD67EA9A9F2EC8F2A2AB77AFAB6AE38C8CAEDE53227ECF8/2c9b6ea7f66046ce91dfbf53032a397a/png/media/1d6ef86fefb440aba39a136ec60c46cd/GMA451_DE_B-01.png)
![](/storage/E4EDC167FA38BA5366FC1051536A0F9B7BE3C4636F8B8F62F78D4EE0009BE3C0/e79a12eb0da847a383163f3bf572defb/png/media/046ccf683f7a451eb55ed6eb221ae37a/GMA521_DE_B-01.png)
![](/storage/1E100B908CEDBC11895A35E4544D99EA91812382F66D8AC507AD9A95584CACB6/17683285210d43cca714277179393836/png/media/0084683d2cb14bf0b76d3b86d6c4d486/GMA531_DE_B-01.png)
Einbaubeispiele
![Einbaubeispiele](/storage/CD740C3797E4DD04E9D5620EF20AB351A5AE5A9A8E1AE5B46E88D1F462C946A5/7084254260ac4a60a1a0c2971e2b6fc6/png/media/668add1737f74702982f1d06c2e997fe/ApplCirc%20Unit2Manifold12grey01.png)
Dokumente
Name | Herunterladen |
Montageanweisung GMAx00 |
|
Technische Daten
Technische Daten
Druckstufe: | PN 6 |
Betriebsdruck: | 0,6 MPa |
Rohrabstand M-M: | 125 mm |
Volumenstrom: | Siehe Datenblatt |
Isolierung: | EPP λ 0,036 W/mK |
Medientemperatur, max.: | +110 °C |
Medientemperatur, min.: | 0 °C |
Wasserberührte Materialien | Komponenten: Stahl S235 |
Konformität
SI 2016 No. 1105
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Dimensionierung
Download-Bereich
Download-Bereich
Art | Vorschau | Herunterladen |
Datenblatt | GMA400, GMA500 |
|
Montageanweisung | GMAx00 |
|
Zertifikate | Konformitätserklärung, GMAx00 (en) |
|
Zertifikate | Konformitätserklärung UKCA, GMAx00 (en) |
|
Zertifikate | Gebäudeprodukterklärung BPD3, GMA400/GMA500 (en) |
|
Zertifikate | EAC Zertifikat (RU), GMA400/GMA500 |
|
Zertifikate | Konformitätszertifikat UA, GMA400/GMA500 |
|
Bild | GMA411, hochauflösend |
|
Bild | GMA421, hochauflösend |
|
Bild | GMA431, hochauflösend |
|
Bild | GMA441, hochauflösend |
|
Bild | GMA451, hochauflösend |
|
Bild | GMA521, hochauflösend |
|
Bild | GMA531, hochauflösend |
|
2D-Bild | GMA411 |
|
2D-Bild | GMA421 |
|
2D-Bild | GMA431 |
|
2D-Bild | GMA441 |
|
2D-Bild | GMA451 |
|
2D-Bild | GMA521 |
|
2D-Bild | GMA531 |
|
3D-Zeichnung (stp-Datei) | GMA411 |
|
3D-Zeichnung (stp-Datei) | GMA421 |
|
3D-Zeichnung (stp-Datei) | GMA431 |
|
3D-Zeichnung (stp-Datei) | GMA441 |
|
3D-Zeichnung (stp-Datei) | GMA451 |
|
3D-Zeichnung (stp-Datei) | GMA521 |
|
3D-Zeichnung (stp-Datei) | GMA531 |
|
Anwendung
Anwendung
Pumpengruppe zur Optimierung des Energietransports bei Haushalts-Warmwasseranwendungen.
Rücklauftemperaturanhebung für Festbrennstoffanwendungen, bei denen eine Rücklauftemperaturregelung erforderlich ist.
Wärmepumpenanwendung mit Pumpengruppen, die für Heizkreise konzipiert sind, in denen eine witterungsgeführte oder durch raum-/außentemperaturgeführte Regelung und Pumpensteuerung benötigt wird.
Rücklauftemperaturanhebung für Festbrennstoffanwendungen, bei denen eine Rücklauftemperaturregelung erforderlich ist.
