Fördelarbalk
GMA400, GMA500
- Tryckklass PN6
- Värmeseparation för högre systemprestanda
- Färgkodning för enkel och snabb produktinstallation
- GMA410 och GMA500 har möjlighet att ansluta en säkerhetsgrupp eller flödessensor
Serie GMA410 är en hydraulisk separator för att separera värmekretsen från värmekällan. Serie GMA420/430/440/450 är fördelarbalkar för shuntgrupper. Fördelarbalkarna finns för två, tre och, på begäran, för fyra och fem värmekretsar.
Serie GMA500 är fördelarbalkar med inbyggd hydraulisk separation för två och tre värmekretsar.
Produktsortiment

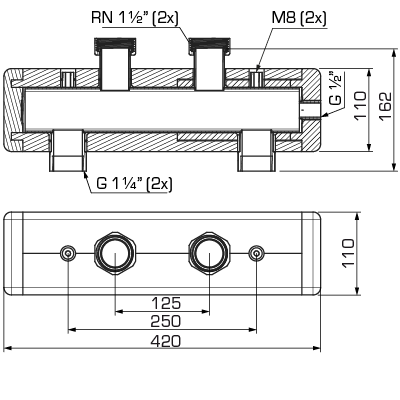

GMA411, Hydraulisk separatorfunktion för 1 enhet
| Art.nr. | Referens | Antal shuntgrupper | Koppelsats till system | Koppelsats från värmekälla | Med hydraulisk separator | Vikt [kg] | RSK-nr. |
| 66001100 | GMA411 | 1 | LM 1½" | G 1½" | Ja | 4,3 | 5492758 |

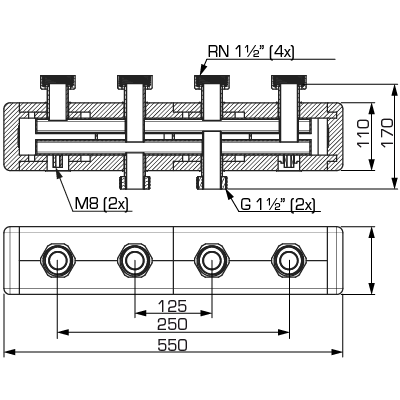

GMA421, för 2 enheter
| Art.nr. | Referens | Antal shuntgrupper | Koppelsats till system | Koppelsats från värmekälla | Med hydraulisk separator | Vikt [kg] | RSK-nr. |
| 66001200 | GMA421 | 2 | LM 1½" | G 1½" | Nej | 5,3 | 5492752 |

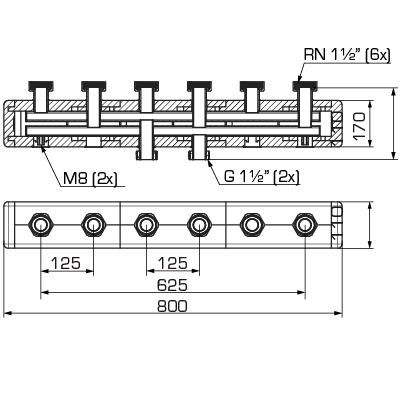

GMA431, för 3 enheter
| Art.nr. | Referens | Antal shuntgrupper | Koppelsats till system | Koppelsats från värmekälla | Med hydraulisk separator | Vikt [kg] | RSK-nr. |
| 66001300 | GMA431 | 3 | LM 1½" | G 1½" | Nej | 7,2 | 5492753 |

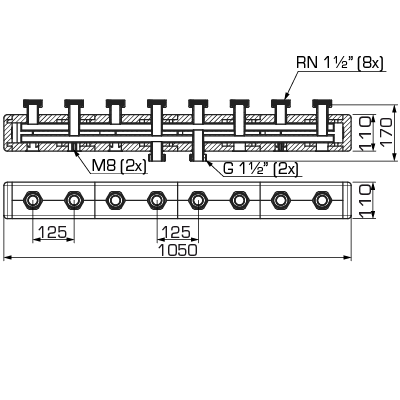

GMA441, för 4 enheter
| Art.nr. | Referens | Antal shuntgrupper | Koppelsats till system | Koppelsats från värmekälla | Med hydraulisk separator | Anmärkning | RSK-nr. |
| 66001400 | GMA441 | 4 | LM 1½" | G 1½" | Nej | Produkter med längre ledtid. Kontakta vår kundtjänst för mer information om leveranstiden | 5492761 |

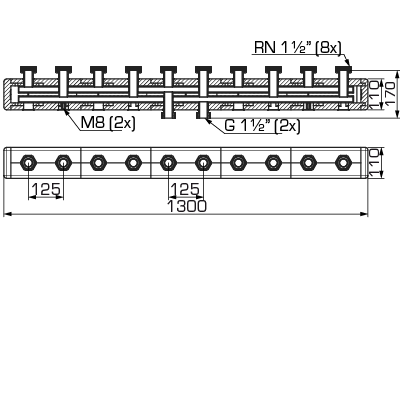

GMA451, för 5 enheter
| Art.nr. | Referens | Antal shuntgrupper | Koppelsats till system | Koppelsats från värmekälla | Med hydraulisk separator | Anmärkning | RSK-nr. |
| 66001500 | GMA451 | 5 | LM 1½" | G 1½" | Nej | Produkter med längre ledtid. Kontakta vår kundtjänst för mer information om leveranstiden | 5492762 |

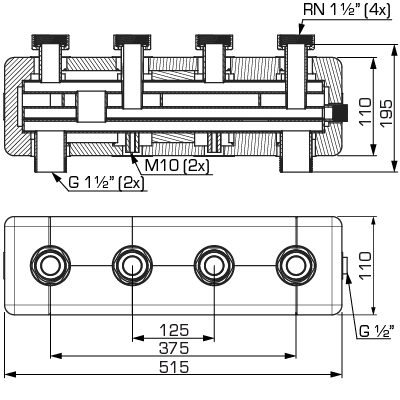

GMA521, för 2 enheter med inbyggd hydraulisk separatorfunktion
| Art.nr. | Referens | Antal shuntgrupper | Koppelsats till system | Koppelsats från värmekälla | Med hydraulisk separator | Vikt [kg] | RSK-nr. |
| 66001600 | GMA521 | 2 | LM 1½" | G 1½" | Ja | 8,2 | 5492763 |

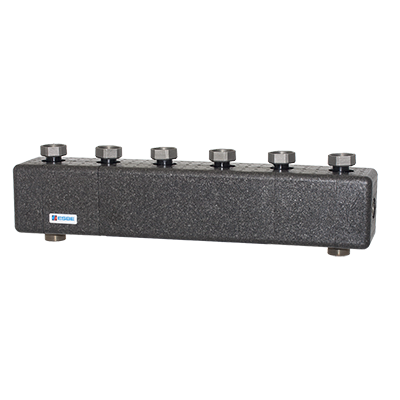

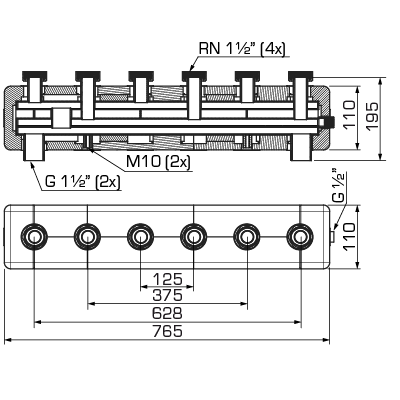

GMA531, för 3 enheter med inbyggd hydraulisk separatorfunktion
| Art.nr. | Referens | Antal shuntgrupper | Koppelsats till system | Koppelsats från värmekälla | Med hydraulisk separator | Vikt [kg] | RSK-nr. |
| 66001700 | GMA531 | 3 | LM 1½" | G 1½" | Ja | 11,1 | 5492764 |
Installationssupport
Drift
Installationsexempel
Dokument
| Namn | Ladda ner |
| Bruksanvisning GMAx00 |
|
Tekniska data
Tekniska data
| Tryckklass: | PN 6 |
| Driftstryck: | 0,6 MPa |
| Avstånd mellan retur och försörjning: | 125 mm |
| Flöde: | se produktdatablad |
| Isolering: | EPP λ 0,036 W/mK |
| Medietemperatur, max.: | +110 °C |
| Medietemperatur, min.: | 0 °C |
| Material, i kontakt med vatten | Komponenter: Svartlackerat stål S235 |
Konformitet
SI 2016 nr. 1105
Dimensionering
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | GMA400, GMA500 |
|
| Bruksanvisning | GMAx00 |
|
| Certifikat | Konformitetsdeklaration, GMAx00 (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, GMAx00 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, GMA400/GMA500 (en) |
|
| Certifikat | EAC-certifikat (RU), GMA400/GMA500 |
|
| Bild | GMA411, high res |
|
| Bild | GMA421, high res |
|
| Bild | GMA431, high res |
|
| Bild | GMA441, high res |
|
| Bild | GMA451, high res |
|
| Bild | GMA521, high res |
|
| Bild | GMA531, high res |
|
| 2D-bild | GMA411 |
|
| 2D-bild | GMA421 |
|
| 2D-bild | GMA431 |
|
| 2D-bild | GMA441 |
|
| 2D-bild | GMA451 |
|
| 2D-bild | GMA521 |
|
| 2D-bild | GMA531 |
|
| 3D-ritning (stp-fil) | GMA411 |
|
| 3D-ritning (stp-fil) | GMA421 |
|
| 3D-ritning (stp-fil) | GMA431 |
|
| 3D-ritning (stp-fil) | GMA441 |
|
| 3D-ritning (stp-fil) | GMA451 |
|
| 3D-ritning (stp-fil) | GMA521 |
|
| 3D-ritning (stp-fil) | GMA531 |
|
