Shuntgrupp, direktförsörjning
GDF200
- Klar för 180 mm pump – använd gärna den pumptillverkare som du föredrar
- Förtestade och klara att användas

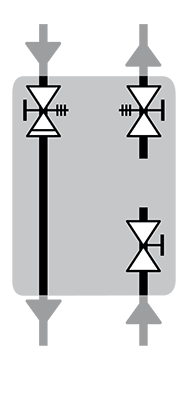

ESBE serie GDF200 är en shuntgrupp för direktförsörjning som är avsedd för applikationer där energitransport krävs. Den är utrustad med två avstängningsventiler med termometrar, backventil och högklassigt isolerskal.
ESBE shuntgrupp GDF200 är driftklar för 180 mm pumpar. Det smarta justerbara isolerskalet säkerställer att alla pumptyper isoleras på rätt sätt.
Produktsortiment
GDF211
| Art.nr. | Referens | DN | Anslutning I | Anslutning J | Vikt [kg] | Anmärkning | RSK-nr. |
| 61202100 | GDF211 | 25 | G 1" | G 1½" | 3,4 | Ersätter 61200100 | 4934072 |
| 61202200 | GDF211 | 32 | G 1¼" | G 1½" | 3,4 | 4934073 |
Tekniska data
Tekniska data
| Tryckklass: | PN 10 |
| Driftstryck: | 1,0 MPa |
| Isolering: | EPP λ 0,036 W/mK |
| Media, Värmevatten: | enligt VDI2035 |
| Media, Vatten-/glykolblandningar: | max. 50 % (vid mer än 20 % tillsats måste pumpdata kontrolleras) |
| Medietemperatur, max.*: | +100 °C |
| Medietemperatur, min.*: | +5 °C |
| Omgivningstemperatur, max.*: | +60 °C |
| Omgivningstemperatur, min.*: | 0 °C |
| *Medietemperatur/Omgivningstemperatur, max.°C/min.°C.: | Ta hänsyn till data för vald pump |
| Anslutningar, Invändig gänga (G): | ISO 228/1 |
| Anslutningar, Utvändig gänga (G): | ISO 228/1 |
| Material, i kontakt med vatten |
Komponenter: Mässing, stål Tätningsmaterial: PTFE, aramidfiber, EPDM |
Konformitet
Dimensionering
Elanslutning
Tillbehör och reservdelar
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
66001100 | GMA411 | ESBE GMA411 Hydraulisk separation för 1 grupp. | DN25/32 | 5492758 |  |
|
 |
66001200 | GMA421 | ESBE GMA421 Fördelarbalk för 2 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492752 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Fördelarbalk för 3 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492753 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Fördelarbalk för 4 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492761 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Fördelarbalk för 5 grupper, utan inbyggd hydraulisk separatorfunktion | DN25/32 | 5492762 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Fördelarbalk för 2 grupper, med inbyggd hydraulisk separatorfunktion | DN25/32 | 5492763 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Fördelarbalk för 3 grupper, med inbyggd hydraulisk separatorfunktion | DN25/32 | 5363698 | |
|
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
67003400 | GSP911 | ESBE GSP911 Kulventiler inkl. termometer DN25 G1", 2 st/förpackning | DN25 | 5492774 | |
|
|
67004000 | GSP911 | ESBE GSP911 Kulventiler inkl. termometer DN32 G1¼”, 2 st/förpackning | DN32 | 5494817 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | GDF200 |
|
| Bruksanvisning | GDF200 |
|
| Certifikat | Konformitetsdeklaration, GDF200 (en) |
|
| Certifikat | Byggvarudeklaration (BPD3), GDF200 |
|
| Bild | GDF211, high res |
|
| 2D-bild | GDF211 |
|
| 3D-ritning (stp-fil) | GDF211, DN25 |
|
| 3D-ritning (stp-fil) | GDF211, DN32 |
|
