Groupe hydraulique, approvisionnement direct
GDF200
- Pompe de 180 mm prête à fonctionner – vous êtes libre de sélectionner le fabricant de pompe de votre choix
- Pré-testé et prêt à utiliser
Le groupe hydraulique d'approvisionnement direct de la série GDF200 ESBE est conçu pour les applications nécessitant le transport d'énergie. Équipé de deux vannes d'arrêt avec thermomètres, d'un clapet anti-retour et d'une coque d'isolation de qualité supérieure.
Le groupe hydraulique GDF200 ESBE est prêt à fonctionner avec les pompes de 180 mm. La coque d’isolation au réglage astucieux permet de s’assurer que la pompe sera bien isolée et ce, quel que soit le type de pompe.
Gamme de produits
GDF211
| Réf. | Référence | DN | Raccord I | Raccord J | Poids [kg] | Note |
| 61202100 | GDF211 | 25 | G 1" | G 1½" | 3,4 | Remplace 61200100 |
| 61202200 | GDF211 | 32 | G 1¼" | G 1½" | 3,4 |
Assistance au montage
Exemples de montage
Documents
| Nom | Télécharger |
| Instrucciones de instalación GDF200 |
|
Caractéristiques techniques
Caractéristiques techniques
| Classe de pression : | PN 10 |
| Pression de service : | 1,0 MPa |
| Isolation : | EPP λ 0,036 W/mK |
| Fluides, Eau de chauffage : | en conformité avec VDI2035 |
| Fluides, Mélanges eau / glycol : | max. 50 % (pour les mélanges de plus de 20 %, les données de la pompe doivent être vérifiées) |
| Température du liquide, max.* : | +100 °C |
| Température du liquide, min.* : | +5 °C |
| Température ambiante, max.* : | +60 °C |
| Température ambiante, min.* : | 0 °C |
| *Température du liquide/Température ambiante, max.°C/min.°C : | tenir compte des données de la pompe choisie |
| Raccordements, Filetage intérieur (G) : | ISO 228/1 |
| Raccordements, Filetage extérieur (G) : | ISO 228/1 |
| Matériau, en contact avec l'eau |
Composition : Laiton, acier Matériau des garnitures d'étanchéité : PTFE, fibre d'aramide, EPDM |
Conformité

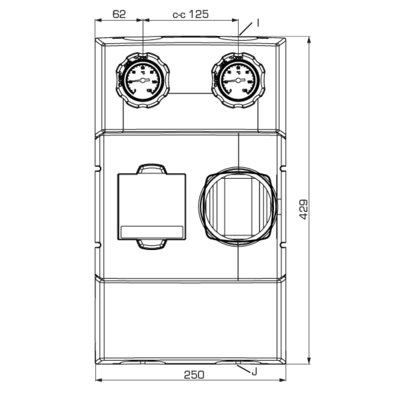

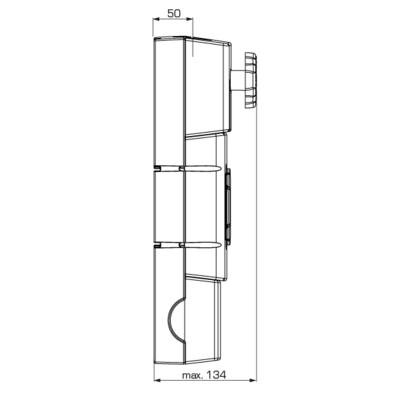

Dimensionnement
Branchement
Accessoires et pièces détachées
Options
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
66001100 | GMA411 | ESBE GMA411 Séparation hydraulique pour 1 groupe hydraulique | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Collecteur pour 2 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Collecteur pour 3 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Collecteur pour 4 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Collecteur pour 5 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Collecteur pour 2 groupes, avec la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Collecteur pour 3 groupes, avec la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
Pièces détachées
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
67003400 | GSP911 | ESBE GSP911 Vanne à boisseau sphérique DN25 G1" avec thermomètre, 2 pcs/colis | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Vanne à boisseau sphérique DN32 G1¼” avec thermomètre, 2 pcs/colis | DN32 | |
|
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | GDF200 |
|
| Instructions pour l'installation | GDF200 |
|
| Certificat | Déclaration de conformité, GDF200 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction (BPD3), GDF200 (en) |
|
| Image | GDF211, haute résolution |
|
| Image 2D | GDF211 |
|
| Plan 3D (fichier .stp) | GDF211, DN25 |
|
| Plan 3D (fichier .stp) | GDF211, DN32 |
|
