Oběhová jednotka, přímá dodávka
GDF200
- Příprava pro 180mm čerpadlo – můžete použít čerpadlo vašeho oblíbeného výrobce
- Předem vyzkoušeno a připraveno k použití

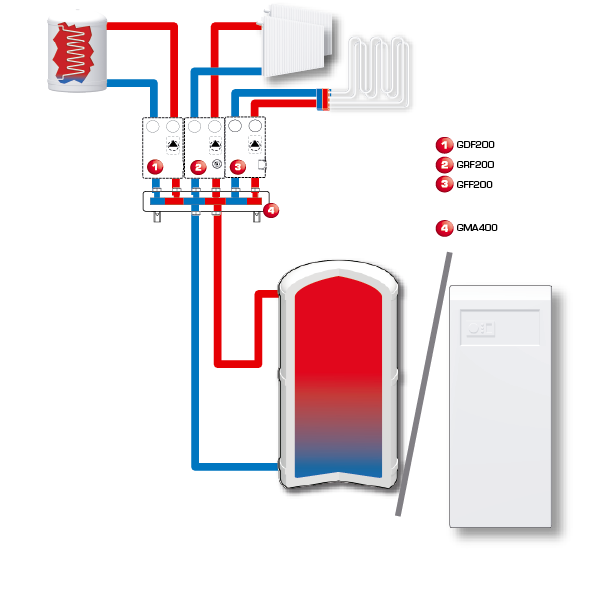

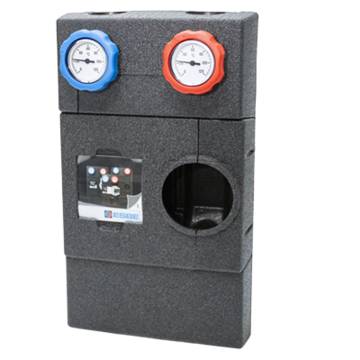

Oběhová jednotka s přímou dodávkou řady ESBE GDF200 je určena pro aplikace vyžadující přepravu energie. Jednotka je vybavena dvěma uzavíracími ventily s teploměry, zpětným ventilem a prvotřídním izolačním pláštěm.
Oběhová jednotka ESBE GDF200 funguje se 180mm čerpadly. Inteligentní nastavitelný izolační plášť zajistí, aby byl jakýkoliv typ čerpadla izolován správným způsobem.
Sortiment
GDF211
| Č. výr. | Označení | DN | Připojení I | Připojení J | Hmotnost [kg] | Poznámka |
| 61202100 | GDF211 | 25 | G 1" | G 1½" | 3,4 | Nahrazuje 61200100 |
| 61202200 | GDF211 | 32 | G 1¼" | G 1½" | 3,4 |
Technické údaje
Technické údaje
| Tlaková třída: | PN 10 |
| Pracovní tlak: | 1,0 MPa |
| Izolace: | EPP λ 0,036 W/mK |
| Médium, voda pro vytápění: | v souladu s normou VDI2035 |
| Médium, směsi vody a glykolu: | max. 50 % (v případě příměsí s koncentrací vyšší než 20 % je nutné zkontrolovat údaje o čerpadle) |
| Teplota média, max.*: | +100 °C |
| Teplota média, min.*: | +5 °C |
| Okolní teplota, max.*: | +60 °C |
| Okolní teplota, min.*: | 0 °C |
| *Teplota média/Okolní teplota, max. °C/min. °C: | zohledněte údaje pro vybrané čerpadlo |
| Připojení, vnitřní závit (G): | ISO 228/1 |
| Připojení, vnější závit (G): | ISO 228/1 |
| Materiál, v kontaktu s vodou |
Součásti: Mosaz, ocel Těsnící materiály: PTFE, aramidové vlákno, EPDM |
Shoda
Dimenzování
Elektroinstalace
Příslušenství a náhradní díly
Doplňky
| Č. výr. | Reference | Označení | Poznámka | Technický list | Návod | |
 |
66001100 | GMA411 | ESBE GMA411, Hydraulická separace pro 1 oběhovou jednotku. | DN25/32 |  |
|
 |
66001200 | GMA421 | ESBE GMA421 Rozdělovač pro 2 oběhové jednotky, bez funkce integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Rozdělovač pro 3 oběhové jednotky, bez funkce integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Rozdělovač pro 4 oběhové jednotky, bez funkce integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Rozdělovač pro 5 oběhových jednotek, bez funkce integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Rozdělovač pro 2 oběhové jednotky, s funkcí integrovaného hydraulického separátoru. | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Rozdělovač pro 3 oběhové jednotky, s funkcí integrovaného hydraulického separátoru. | DN25/32 | |
|
Náhradní díly
| Č. výr. | Reference | Označení | Poznámka | Technický list | Návod | |
 |
67003400 | GSP911 | ESBE GSP911 Kulové ventily vč. teploměru DN25 G1", 2 ks/balení | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Kulové ventily vč. teploměru DN32 G1¼”, 2 ks/balení | DN32 | |
|
Oblast stahování
Oblast stahování
| Typ | Náhled | Stahování |
| Technický list | GDF200 |
|
| Návod k instalaci | GDF200 |
|
| Certifikát | Prohlášení o shodě, GDF200 (en) |
|
| Certifikát | Prohlášení o stavebních výrobcích (BPD3), GDF200 (en) |
|
| Obrázek | GDF211, vysoké rozlišení |
|
| 2D obrázek | GDF211 |
|
| 3D výkres (soubor stp) | GDF211, DN25 |
|
| 3D výkres (soubor stp) | GDF211, DN32 |
|
