Unidad de circulación, suministro directo
GDF200
- Compatible con bombas de 180 mm: utilice su fabricante de bombas favorito
- Previamente probada y lista para el uso

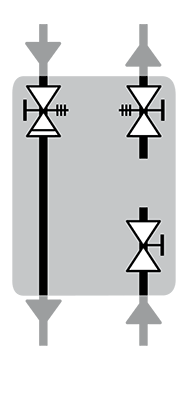

La serie ESBE GDF200 es una unidad de circulación de suministro directo diseñada para aplicaciones en las que se requiere un transporte de energía. Equipada con dos válvulas de cierre con termómetros, válvula de retención y aislamiento térmico de clase alta.
La unidad de circulación ESBE GDF200 es compatible con las bombas de 180 mm. El aislamiento térmico ajustable inteligente garantiza el aislamiento adecuado de cualquier tipo de bomba.
Gama de productos
GDF211
| N.º ref. | Referencia | DN | Conexión I | Conexión J | Peso [kg] | Nota |
| 61202100 | GDF211 | 25 | G 1" | G 1½" | 3,4 | Sustituye 61200100 |
| 61202200 | GDF211 | 32 | G 1¼" | G 1½" | 3,4 |
Soporte para la instalación
Ejemplo de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación GDF200 |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 10 |
| Presión de trabajo: | 1,0 MPa |
| Aislamiento: | EPP λ 0,036 W/mK |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba) |
| Temperatura del medio, máx.*: | +100 °C |
| Temperatura del medio, mín.*: | +5 °C |
| Temperatura ambiente, máx.*: | +60 °C |
| Temperatura ambiente, mín.*: | 0 °C |
| *Temperatura del medio/Temperatura ambiente, max.°C/min.°C.: | considere los datos de la bomba elegida |
| Conexiones, Rosca interna (G): | ISO 228/1 |
| Conexiones, Rosca externa (G): | ISO 228/1 |
| Material, en contacto con agua |
Componentes de: Latón, acero Material de sellado de: PTFE, fibra de aramida, EPDM |
Conformidad
Dimensionamento
Cableado
Accesorios y piezas de recambio
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
66001100 | GMA411 | ESBE GMA411 Separación hidráulica para 1 unidad de circulación | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. | DN25/32 | |
|
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
67003400 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN25 G1", 2 piezas / paquete | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN32 G1¼”, 2 piezas / paquete | DN32 | |
|
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | GDF200 |
|
| Instrucciones de instalación | GDF200 |
|
| Certificado | Declaración de conformidad, GDF200 (en) |
|
| Certificado | Declaración de productos de construcción (BPD3), GDF200 (en) |
|
| Imagen | GDF211, de alta resolución |
|
| 2D Imagen | GDF211 |
|
| Dibujo 3D (archivo stp) | GDF211, DN25 |
|
| Dibujo 3D (archivo stp) | GDF211, DN32 |
|
