Rozdzielacz
GMA400, GMA500
- Maks. ciśnienie statyczne PN6
- Izolacja zwiększająca wydajność instalacji
- Kolorowe oznaczenia ułatwiające i przyspieszające instalację produktu
- Do produktów z serii GMA410 i GMA500 można podłączyć grupę bezpieczeństwa lub czujnik przepływu
Seria GMA410 to rozdzielacze ze zintegrowanym sprzęgłem hydraulicznym przeznaczone do oddzielenia obiegu ogrzewania od źródła ciepła. Produkty z serii GMA420/430/440/450 to rozdzielacze do grup pompowych. Rozdzielacze są dostępne do 2 i 3, a na zamówienie do 4 i 5 obiegów ogrzewania.
Seria GMA500 obejmuje rozdzielacze ze zintegrowanym sprzęgłem hydraulicznym do 2 i 3 obiegów ogrzewania.

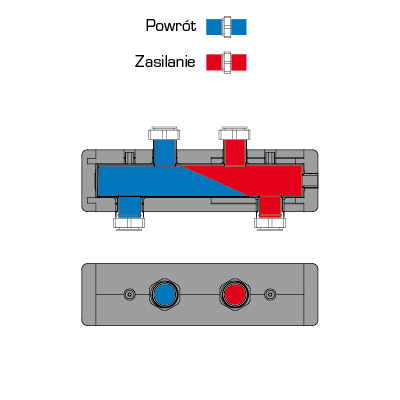

GMA411, z zintegrowanym sprzęgłem hydraulicznym - do 1 jednostki
![Manifold_GMA411.png](/storage/A2E4517B3942E19D7109C4C246285EE6CA82C2386DC85D0343DBAD163C7CAF53/14880844e30646078dea8d6e56a78778/160-160-0-png.Png/media/a697d1f3237c4f75a5a246910722cf7a/Manifold_GMA411.png)
![GMA411_A-01.png](/storage/5E471B0F9CD5D2A6A249A7E634FD51DF9E56AF9284C1F9D8E413B55DA71629CD/7220d12e29fa409b97bb0c7cbb65058a/160-160-0-png.Png/media/0bb7552eb9f248f79a54a0ba2a431bf2/GMA411_A-01.png)
Nr art. | Nazwa | Liczba obsługiwanych grup pompowych | Przyłącza Obieg grzewczy | Przyłącza Źródło ciepła | Zintegrowane sprzęgło hydrauliczne | Masa [kg] |
66001100 | GMA411 | 1 | RN 1½" | G 1½" | Tak | 4,3 |

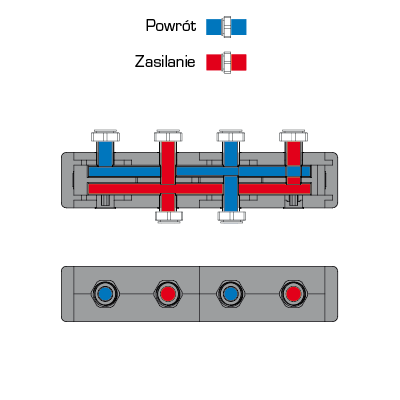

GMA421, do 2 jednostek
![Manifold_GMA421.png](/storage/C7DC9372FA0E6700A984AEF61604C513D0243E4934467E0C6849A5B0B8C5F05B/486c23ac57194ee7bd4ff8def78b5cdd/160-160-0-png.Png/media/a866fdbf0bba4908abba9892e7800749/Manifold_GMA421.png)
![GMA421_A-01.png](/storage/B3E5384F461FE839BC8B363D1A0A76EAD3B43F1DE9A7AFAB7D52F1276D047B5C/468e70aaf6e84a5aa67ee6c84526b2fb/160-160-0-png.Png/media/d31c1053507a412f99cee31c1a9e70f2/GMA421_A-01.png)
Nr art. | Nazwa | Liczba obsługiwanych grup pompowych | Przyłącza Obieg grzewczy | Przyłącza Źródło ciepła | Zintegrowane sprzęgło hydrauliczne | Masa [kg] |
66001200 | GMA421 | 2 | RN 1½" | G 1½" | Nie | 5,3 |

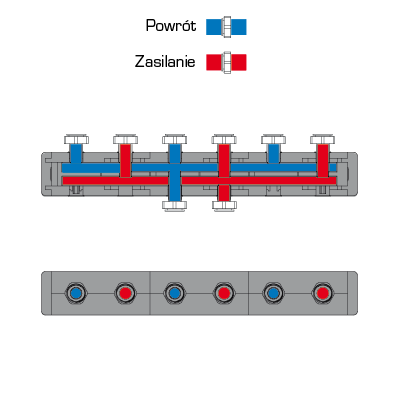

GMA431, do 3 jednostek
![Manifold_GMA431.png](/storage/89BD32980713D76DCAC4DDC661450EB38A80EEB835C89025CDAB48CFB0FF0F48/afc13fe8f6e54b49a82e12a7798c0e46/160-160-0-png.Png/media/155128b354674ab298c80d2c46d3ac95/Manifold_GMA431.png)
![GMA431_A-01.png](/storage/F018C7DBDDD037175976798DF8A76591DE4B731332D56469508ECF116801105F/872cbf099c5641da82a0d71c8fb6ca9d/160-160-0-png.Png/media/19dcd72504f649b7a5f170b729f4828e/GMA431_A-01.png)
Nr art. | Nazwa | Liczba obsługiwanych grup pompowych | Przyłącza Obieg grzewczy | Przyłącza Źródło ciepła | Zintegrowane sprzęgło hydrauliczne | Masa [kg] |
66001300 | GMA431 | 3 | RN 1½" | G 1½" | Nie | 7,2 |

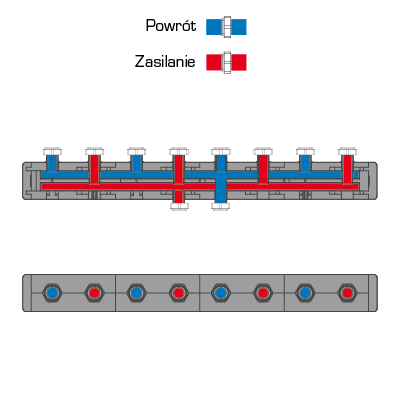

GMA441, do 4 jednostek
![Manifold_GMA441.png](/storage/FDC2D927F6AB94E8D02234CB9D40AC2899A3D754826F623A37B8E99B123933C8/a10c52690ad145028a300d66a0ef1f17/160-160-0-png.Png/media/4d66197ffd9c483f80ece581862698ce/Manifold_GMA441.png)
![GMA441_A-01.png](/storage/DFA449E934AF080AE4A335384F53BC6C1686644DD81615F7F35C90963297DF7B/7eca3be95c704fe6adfbdec633a977d8/160-160-0-png.Png/media/b11704727be34070a3886755310a8bc0/GMA441_A-01.png)
Nr art. | Nazwa | Liczba obsługiwanych grup pompowych | Przyłącza Obieg grzewczy | Przyłącza Źródło ciepła | Zintegrowane sprzęgło hydrauliczne | Uwaga |
66001400 | GMA441 | 4 | RN 1½" | G 1½" | Nie | W przypadku produktów na zamówienie występuje dłuższy czas realizacji. Aby poznać czas dostawy i uzyskać więcej informacji, należy skontaktować się z naszym działem obsługi klienta. |

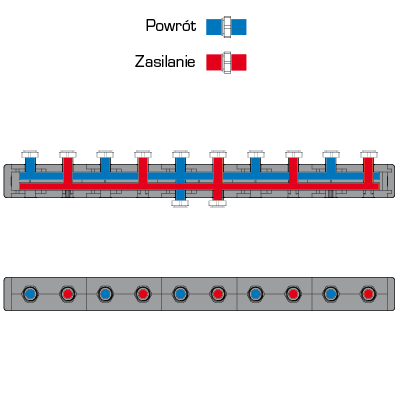

GMA451, do 5 jednostek
![Manifold_GMA451.png](/storage/5B0661BD81D6DC85D458BC3C28D8ADA1F3034EE9B31FF10F9A4EA1C26E3CF78A/d894a61abd484dd5a96ed8598787784b/160-160-0-png.Png/media/2753ead0a9664bf38ee9d2cff82d71ce/Manifold_GMA451.png)
![GMA451_B-01.png](/storage/0D12FE5AA9ECF36912B6E5681B06C21E03DB8649B9DE8E3B07061A60BA7309D4/834e009ddc034248b2d377c04f85cc7e/160-160-0-png.Png/media/14214ebf79d74b7082c5837de212e138/GMA451_B-01.png)
Nr art. | Nazwa | Liczba obsługiwanych grup pompowych | Przyłącza Obieg grzewczy | Przyłącza Źródło ciepła | Zintegrowane sprzęgło hydrauliczne | Uwaga |
66001500 | GMA451 | 5 | RN 1½" | G 1½" | Nie | W przypadku produktów na zamówienie występuje dłuższy czas realizacji. Aby poznać czas dostawy i uzyskać więcej informacji, należy skontaktować się z naszym działem obsługi klienta. |

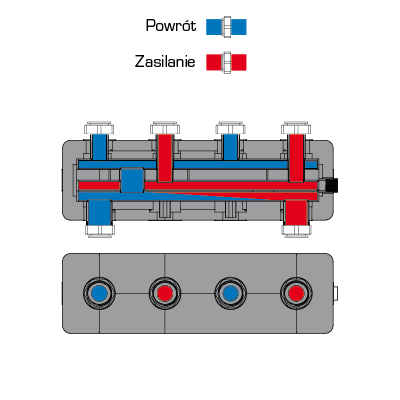

GMA521, z zintegrowanym sprzęgłem hydraulicznym - do 2 jednostek
![Manifold_GMA521.png](/storage/F26DF877320575ABF928CA836ACC5864BF0BC5B17E532E749F1907843A3E001E/0495073070b94cc89b6cfd2b5b7d7180/160-160-0-png.Png/media/c63a73e9bab04e37b21f473f6f56c01b/Manifold_GMA521.png)
![GMA521_A-01.png](/storage/B69D271C2D81AF02A6933AB625A829EC04E6996CCB9968549144A3905A82698A/55a76f84e53b45aba593743efb511e81/160-160-0-png.Png/media/0e84228bc6bd4c1493e75e54ac5bcdbf/GMA521_A-01.png)
Nr art. | Nazwa | Liczba obsługiwanych grup pompowych | Przyłącza Obieg grzewczy | Przyłącza Źródło ciepła | Zintegrowane sprzęgło hydrauliczne | Masa [kg] |
66001600 | GMA521 | 2 | RN 1½" | G 1½" | Tak | 8,2 |

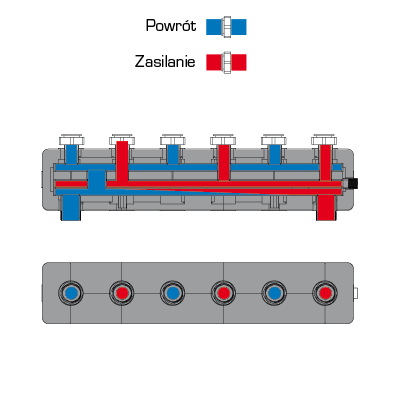

GMA531, z zintegrowanym sprzęgłem hydraulicznym - do 3 jednostek
![Manifold_GMA531.png](/storage/9FABF3C77682C814F81EF3D451A52A3B0465505312B8D6DF277F12B325D8B5DB/5bb364eca4154719bcdad8ac6a39f5bd/160-160-0-png.Png/media/32e989f1946e4b2e9e4c2285d553f872/Manifold_GMA531.png)
![GMA531_A-01.png](/storage/C454CC6AEF458BD6157B55DFA664F19438F8AE20852B56BE6AAE466290E8F936/1a214cbdc22149bfa7de135475972fc1/160-160-0-png.Png/media/673ecdac55474ac18ffded592b0989ff/GMA531_A-01.png)
Nr art. | Nazwa | Liczba obsługiwanych grup pompowych | Przyłącza Obieg grzewczy | Przyłącza Źródło ciepła | Zintegrowane sprzęgło hydrauliczne | Masa [kg] |
66001700 | GMA531 | 3 | RN 1½" | G 1½" | Tak | 11,1 |
Obsługa
![Obsługa](/storage/12EB7A77D4B7A05CCCF05B815069317F7824AF1D54D136FDD6ACABB792E00D60/36492a629d5847368298dc3412453f37/png/media/7818210009b948c2b83f34d5065cac2a/GMA411_PL_B-01.png)
![](/storage/990381FB9972F42878BF0AC8D4C7AF580C36FA5FB32AD3AB9B6BC16A8CA5FFF0/7d13af3731b441ef97bb90900e1ca0ce/png/media/965a4e8c77614d0b81a2ec11d0b38cec/GMA421_PL_B-01.png)
![](/storage/2DFF9D868B4BDE86E4BF33B066055B419BBE892AAEF84EBF1DE5F75DB2F21304/2720f245fdf84cfbb697a083b0344c0a/png/media/3155eebba77f4658a286e843dfb38212/GMA431_PL_B-01.png)
![](/storage/7B5BA622FF16A64E0450EA0CE2DFC761D96054B9DEC88F482BAE94151DC4E3A3/a38e8b3c71ea4d60b82a85f7c397b9e5/png/media/a661a89768814f498fcc387b553318f5/GMA441_PL_B-01.png)
![](/storage/96CD6BD0D6A3B263E7AEB5611DA311C1C8EE774900D5D3485A5A3995A6B4C650/c8288d07111347bfabb287030db33d37/png/media/3ce0137445754e299af10bc402e7f898/GMA451_PL_B-01.png)
![](/storage/62B7D1EF6BA008F69F2C4222207C408C6EBF0CB5DFE64423D8366B9F7275C7A0/26e618d823fb4afdbd79e0d99d0e0289/png/media/ee1105155b724749996ce9d9d4d30bdf/GMA521_PL_B-01.png)
![](/storage/D200127CD23DC6EC93705369CB7E573428DA04016C5C206D59A9440F7EF857FA/0d0d5e723b934b1eb946eeffcb046068/png/media/5f049d206df647f9bff7ee42a2bb66c0/GMA531_PL_B-01.png)
Przykładowe instalacje
![Przykładowe instalacje](/storage/CD740C3797E4DD04E9D5620EF20AB351A5AE5A9A8E1AE5B46E88D1F462C946A5/7084254260ac4a60a1a0c2971e2b6fc6/png/media/668add1737f74702982f1d06c2e997fe/ApplCirc%20Unit2Manifold12grey01.png)
Dokumenty
Nazwa | Pobierz |
Instrukcja obsługi GMAx00 |
|
Dane techniczne
Maks. ciśnienie statyczne: | PN 6 |
Ciśnienie robocze: | 0,6 MPa |
Standardowy odstęp przyłączy: | 125 mm |
Prędkość przepływu: | patrz arkusz danych |
Izolacja: | EPP λ 0,036 W/mK |
Temperatura medium, maks.: | +110 °C |
Temperatura medium, min.: | 0 °C |
Materiał w kontakcie z wodą | Komponenty: Czarna powlekana stal S235 |
Zgodność z normami
SI 2016 nr 1105
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Dobór
Do pobrania
Rodzaj | Podgląd | Pobierz |
Karta techniczna | GMA400, GMA500 |
|
Instrukcja obsługi | GMAx00 |
|
Certyfikaty | Deklaracja zgodności — GMAx00 (en) |
|
Certyfikaty | Deklaracja zgodności UKCA — GMAx00 (en) |
|
Certyfikaty | Deklaracja produktu budowlanego BPD3 — GMA400/GMA500 (en) |
|
Certyfikaty | EAC Certyfikat (RU), GMA400/GMA500 |
|
Certyfikaty | Certyfikat zgodności UA, GMA400/GMA500 |
|
Zdjęcie | GMA411, wysokiej jakosci |
|
Zdjęcie | GMA421, wysokiej jakosci |
|
Zdjęcie | GMA431, wysokiej jakosci |
|
Zdjęcie | GMA441, wysokiej jakosci |
|
Zdjęcie | GMA451, wysokiej jakosci |
|
Zdjęcie | GMA521, wysokiej jakosci |
|
Zdjęcie | GMA531, wysokiej jakosci |
|
Rysunek 2D | GMA411 |
|
Rysunek 2D | GMA421 |
|
Rysunek 2D | GMA431 |
|
Rysunek 2D | GMA441 |
|
Rysunek 2D | GMA451 |
|
Rysunek 2D | GMA521 |
|
Rysunek 2D | GMA531 |
|
Rysunek 3D (plik stp) | GMA411 |
|
Rysunek 3D (plik stp) | GMA421 |
|
Rysunek 3D (plik stp) | GMA431 |
|
Rysunek 3D (plik stp) | GMA441 |
|
Rysunek 3D (plik stp) | GMA451 |
|
Rysunek 3D (plik stp) | GMA521 |
|
Rysunek 3D (plik stp) | GMA531 |
|
Zastosowania
Grupa pompowa w instalacji z ciepłą wodą użytkową.
Grupa pompowa do kotłów na paliwo stałe z ochroną przed zbyt niską temperaturą wody powrotnej (regulacja w zakresie 50-75 °C)
Pompa ciepła z grupami pompowymi przeznaczonymi do obiegów grzewczych ze sterowaniem pogodowym uwzględniającym temperaturę pomieszczenia oraz temperaturę zewnętrzną wraz ze sterowaniem pracą pompy obiegowej.
Grupa pompowa do kotłów na paliwo stałe z ochroną przed zbyt niską temperaturą wody powrotnej.
