Grupa pompowa, z termostatycznym zaworem mieszającym
GFF200
- Sterowanie stałotemperaturowe dzięki zaworowi termostatycznemu
- Regulowane nastawy temperatury przepływu
- Przeznaczona do pracy z pompami 180 mm — można stosować pompy dowolnego producenta
Urządzenia ESBE serii GFF200 to grupy pompowe przeznaczone do obiegów ogrzewania, w których wymagane jest sterowanie stałotemperaturowe. Wyposażono je w dwa zawory odcinające z termometrami, zawór zwrotny oraz wysokiej klasy izolację.
Urządzenie GFF200 jest dostarczane z 3-drogowym zaworem termostatycznym, który zapewnia sterowanie stałotemperaturowe w systemie grzewczym oraz regulowaną nastawę temperatury. Grupa pompowa ESBE GFF200 jest przeznaczona do pracy z pompami 180 mm. Regulowana izolacja daje pewność, że każda dowolna pompa będzie prawidłowo zaizolowana.
Gama produktów

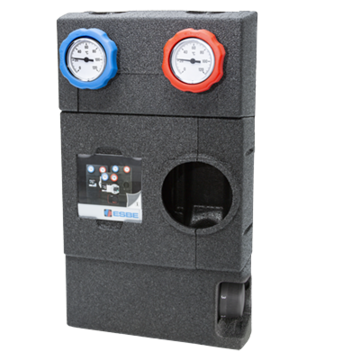

GFF211
| Nr art. | Nazwa | DN | Zakres temperatur [°C] | Przyłącze I | Przyłącze J | Masa [kg] | Uwaga |
| 61222100 | GFF211 | 25 | 20–55 | G 1" | G 1½" | 3,4 | Zastępuje 61220100 |
| 61222200 | GFF211 | 32 | 20–55 | G 1¼" | G 1½" | 3,7 |
Instrukcja obsługi i montażu
Przykładowe instalacje
Dokumenty
| Nazwa | Pobierz |
| Instrukcja obsługi GFF200 |
|
Dane techniczne
Dane techniczne
| Klasa ciśnienia: | PN 10 |
| Ciśnienie robocze: | 1,0 MPa |
| Izolacja: | EPP λ 0,036 W/mK |
| Media, Woda grzewcza: | zgodna z VDI2035 |
| Media, Mieszaniny wodno-glikolowe: | maks. 50 % (przy domieszce powyżej 20% wymagana jest kontrola parametrów pompowania) |
| Temperatura medium, maks.*: | +100 °C |
| Temperatura medium, min.*: | +5 °C |
| Temperatura otoczenia, maks.*: | +60 °C |
| Temperatura otoczenia, min.*: | 0 °C |
| *Temperatura medium/Temperatura otoczenia, maks.°C/min.°C.: | należy uwzględnić dane dla wybranej pompy |
| Przyłącza, Gwint wewnętrzny (G): | ISO 228/1 |
| Przyłącza, Gwint zewnętrzny (G): | ISO 228/1 |
| Materiał w kontakcie z wodą |
Komponenty: Mosiądz, stal Materiał uszczelnień: PTFE, włókno aramidowe, EPDM |
Zintegrowany zawór
| ESBE VTA572, DN25-4,8 | |
| Maks. spadek ciśnienia różnicowego: | 100kPa (1bar) |
| Zakres temperatur: | 20 - 55⁰C |
| Stabilność temperatury: | ±3⁰C * |
| *: | * Ma zastosowanie przy niezmiennym ciśnieniu zasilającej wody zimnej i ciepłej, minimalna prędkość przepływu 9 l/min. Minimalna różnica temperatur między wpływającą ciepłą wodą a wypływającą wodą zmieszaną 10°C i zalecana maksymalna różnica temperatur między wlotem powracającej wody/zimnej wody a wylotem zmieszanej wody: 10°C |
| ESBE VTA372, DN20-3,4 | |
| Maks. spadek ciśnienia różnicowego: | 100 kPa (1bar) |
| Zakres temperatur: | 20 - 55⁰C |
| Stabilność temperatury: | ± 3⁰C * |
| *: | * Ma zastosowanie przy niezmiennym ciśnieniu zasilającej wody zimnej i ciepłej, minimalne natężenie przepływu 9 l/min. Minimalna różnica temperatur między wpływającą ciepłą wodą a wypływającą wodą zmieszaną 10°C |
Zgodność z normami
Wymiarowanie
Okablowanie
Akcesoria i części zamienne
Opcje
| Nr art. | Nazwa | Oznaczenie | Uwaga | Arkusz danych | Instrukcja obsługi | |
 |
66001100 | GMA411 | ESBE GMA411 Rozdzielacz ze zintegrowanym sprzędłem hydraulicznym do podłączenia 1 grup pompowych. | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Rozdzielacz do podłączenia 2 grup pompowych. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Rozdzielacz do podłączenia 3 grup pompowych. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Rozdzielacz do podłączenia 4 grup pompowych. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Rozdzielacz do podłączenia 5 grup pompowych. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Rozdzielacz ze zintegrowanym sprzędłem hydraulicznym do podłączenia 2 grup pompowych. | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Rozdzielacz ze zintegrowanym sprzędłem hydraulicznym do podłączenia 3 grup pompowych. | DN25/32 | |
|
Części zamienne
| Nr art. | Nazwa | Oznaczenie | Uwaga | Arkusz danych | Instrukcja obsługi | |
 |
67003400 | GSP911 | ESBE GSP911 Zawory kulowe z termometrami DN25 G1", 2 szt./opakowanie | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Zawory kulowe z termometrami DN32 G1¼”, 2 szt./opakowanie | DN32 | |
|
 |
37001700 | VTA937 | ESBE VTA937 Wkład zaworu VTA370, 20 - 55°C | VTA370 | |
|
Do pobrania
Do pobrania
| Rodzaj | Podgląd | Pobierz |
| Karta techniczna | GFF200 |
|
| Instrukcja obsługi | GFF200 |
|
| Certyfikaty | Deklaracja zgodności — GFF200 (en) |
|
| Certyfikaty | Deklaracja produktu budowlanego (BPD3) — GFF200 (en) |
|
| Zdjęcie | GFF211, wysokiej jakosci |
|

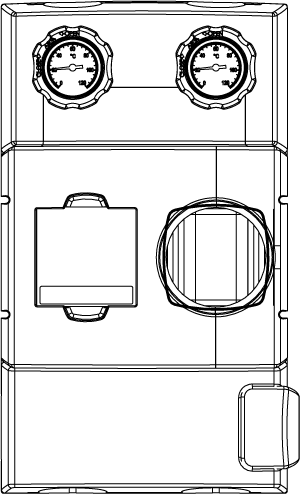

| Rysunek 2D | GFF211 |
|
| Rysunek 3D (plik stp) | GFF211, DN25 |
|
| Rysunek 3D (plik stp) | GFF211, DN32 |
|
