Unità di circolazione, temperatura costante
GFF200
- Controllo a temperatura costante grazie alla valvola termostatica
- Temperatura di mandata regolabile
- Predisposto per pompe da 180 mm di qualsiasi marca
La serie GFF200 di ESBE è costituita da gruppi di miscelazione progettati per gli impianti di riscaldamento che richiedono un controllo a temperatura costante. È equipaggiata con due valvole di intercettazione con termometri, valvola di ritegno e coibentazione di classe elevata.

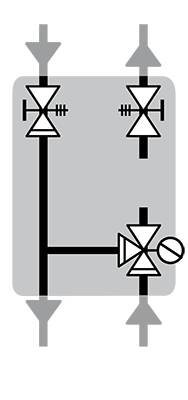

GFF200 viene fornito con una valvola termostatica a 3 vie che provvede alla regolazione a temperatura costante dell’impianto di riscaldamento e che permette l’impostazione della temperatura. Il gruppo di circolazione ESBE GFF200 è predisposto per il funzionamento con pompe da 180 mm. La coibentazione regolabile ed intelligente assicura un isolamento ottimale di qualsiasi tipo di pompa.
Gamma di prodotti
GFF211
| Cod. | Riferimento | DN | Range di temperatura [°C] | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61222100 | GFF211 | 25 | 20–55 | G 1" | G 1½" | 3,4 | Sostituisce 61220100 |
| 61222200 | GFF211 | 32 | 20–55 | G 1¼" | G 1½" | 3,7 |
Supporto per l'installazione
Esempi di installazione
Documentazione
| Nome | Scarica |
| Istruzioni per l’installazione GFF200 |
|
Dati tecnici
Dati tecnici
| Classe di pressione: | PN 10 |
| Pressione di esercizio: | 1,0 MPa |
| Isolamento: | EPP λ 0,036 W/mK |
| Fluido, Acqua di riscaldamento: | a norma VDI2035 |
| Fluido, Miscele acqua / glicole: | max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa) |
| Temperatura del fluido, max.*: | +100 °C |
| Temperatura del fluido, min.*: | +5 °C |
| Temperatura ambiente, max.*: | +60 °C |
| Temperatura ambiente, min.*: | 0 °C |
| *Temperatura del fluido/Temperatura ambiente, max. ºC /min. ºC: | considerare i dati per la pompa scelta |
| Raccordi, Filetto femmina (G): | ISO 228/1 |
| Raccordi, Filetto maschio (G): | ISO 228/1 |
| Materiale, a contatto con l'acqua |
Componenti in: Ottone, acciaio Materiale sigillante in: PTFE, fibra di aramide, EPDM |
Valvola integrata
| ESBE VTA572, DN25-4,8 | |
| Perdita di carico differenziale max: | 100kPa (1bar) |
| Range di temperatura: | 20 - 55⁰C |
| Stabilità di temperatura: | ±3⁰C * |
| *: | * Valida a una pressione dell'acqua calda/fredda invariata, portata minima 9 l/min. Differenza di temperatura minima fra l'ingresso di acqua calda e l'uscita di acqua miscelata 10°C e differenza di temperatura massima raccomandata tra l'acqua di ritorno /l'ingresso di acqua fredda e l'uscita di acqua miscelata: 10°C |
| ESBE VTA372, DN20-3,4 | |
| Perdita di carico differenziale max: | 100 kPa (1bar) |
| Range di temperatura: | 20 - 55⁰C |
| Stabilità di temperatura: | ± 3⁰C * |
| *: | * Valida a una pressione dell’acqua calda/fredda invariata, portata minima 9 l/min. Differenza di temperatura minima fra l'ingresso di acqua calda e l'uscita di acqua miscelata 10°C |
Conformità
Dimensionamento
Cablaggio
Accessori e parti di ricambio
Optional
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
66001100 | GMA411 | ESBE GMA411 Separazione idraulica per 1 gruppi di circolazione | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Collettori per 3 gruppi, senza funzione di separatore idraulico integrato | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Collettori per 4 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Collettori per 5 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Collettori per 2 gruppi, con funzione di separatore idraulico integrato | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Collettori per 3 gruppi, con funzione di separatore idraulico integrato. | DN25/32 | |
|
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
67003400 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN25 G1", 2 pezzi | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN32 G1¼”, 2 pezzi | DN32 | |
|
 |
37001700 | VTA937 | ESBE VTA937 Kit ricambi VTA370, 20 - 55°C | VTA370 | |
|
