Unità di circolazione, temperatura costante
GFA200, GFA300
- Regolazione costante termostatica della temperatura
- Temperatura di miscelazione desiderata impostata tra 20 °C e 55 °C
- Disponibile in 3 dimensioni: DN20, DN25, DN32
- 3 diverse pompe di ricircolo ad alta efficienza
- Guscio di isolamento di classe alta
- Testata e pronta all’uso
- Design compatto
Le serie GFA200 e GFA300 di ESBE sono unità di circolazione dotate di valvole miscelatrici termostatiche. Sono progettate per circuiti di riscaldamento in cui è richiesta una regolazione costante della temperatura. Sono munite di due valvole di chiusura con termometri, valvola di ritegno, guscio di isolamento di alta gamma e pompa di ricircolo a prestazioni elevate.
La serie GFAx00 viene fornita con valvola miscelatrice termostatica a 3 vie per la regolazione costante della temperatura del circuito di riscaldamento. La temperatura della valvola miscelatrice termostatica può essere regolata nell’intervallo 20 °C – 55 °C.
Le serie GFA200, dalle dimensioni molto compatte, sono disponibili in DN25 e DN32 e sono disponibili con una pompa Wilo o Grundfos.
Le serie GFA300 sono disponibili in DN20 e sono dotate di una pompa Wilo.
Gamma di prodotti
GFA211
| Cod. | Riferimento | DN | Tipo di pompa | Range di temperatura [°C] | Raccordo I | Raccordo J | A [mm] | Peso [kg] | Nota |
| 61021100 | GFA211 | 25 | Wilo PARA 25/6 | 20−55 | G 1" | G 1½" | 146 | 5,6 | Sostituisce 61020100 |
| 61021200 | GFA211 | 32 | Wilo PARA 25/8 | 20−55 | G 1¼" | G 1½" | 157 | 5,9 | Sostituisce 61020200 |
GFA212
| Cod. | Riferimento | DN | Tipo di pompa | Range di temperatura [°C] | Raccordo I | Raccordo J | A [mm] | Peso [kg] | Nota |
| 61021300 | GFA212 | 25 | Grundfos UPM3 AUTO 25-50 | 20−55 | G 1" | G 1½" | 141 | 5,7 | Sostituisce 61020300 |
| 61021400 | GFA212 | 32 | Grundfos UPM3 AUTO 25-70 | 20−55 | G 1¼" | G 1½" | 141 | 5,8 | Sostituisce 61020400 |
GFA311
| Cod. | Riferimento | DN | Tipo di pompa | Range di temperatura [°C] | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61023200 | GFA311 | 20 | Wilo PARA STG 15/8 | 20–55 | G ¾" | G 1" | 4,1 | Sostituisce 61023100 |
GFA394
| Cod. | Riferimento | DN | Tipo di pompa | Range di temperatura [°C] | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61025100 | GFA394 | 20 | Wilo PARA 15/6 | 20–55 | G ¾" | G 1" | 3,4 | senza guscio di isolamento |
Supporto per l'installazione
Installare il gruppo di rilancio ESBE
Funzionamento
Esempi di installazione
Documentazione
Dati tecnici
Dati tecnici
| Classe di pressione: | PN 10 |
| Pressione di esercizio: | 1,0 MPa |
| Isolamento: | EPP λ 0,036 W/mK |
| Fluido, Acqua di riscaldamento: | a norma VDI2035 |
| Fluido, Miscele acqua / glicole: | max. 50 % ; Le miscele di acqua/glicole influiscono sulle prestazioni della pompa. In caso di applicazioni in cui vengono utilizzate miscele di acqua/glicole, è necessario considerare le prestazioni della pompa. |
| Temperatura del fluido: | min. +5°C, max. +100°C |
| Temperatura ambiente - serie GFA211: | min. 0°C, max. +58°C |
| Temperatura ambiente - serie GFA212: | min. 0°C, max. +70°C |
| Temperatura ambiente - serie GFA300: | min. 0°C, max. +58°C |
| Raccordi, Filetto femmina (G): | ISO 228/1 |
| Raccordi, Filetto maschio (G): | ISO 228/1 |
| Materiale, a contatto con l'acqua |
Componenti: Ottone, ghisa, acciaio Materiale sigillante: PTFE, fibra di aramide, EPDM |
Pompa integrata
| Wilo PARA 25-130/6-43/SC | |
| Alimentazione: | 230 ± 10% V CA, 50/60 Hz |
| Assorbimento: | 3 — 43 W |
| Grado di protezione: | IP X4D |
| Classe di isolamento: | F |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,20 |
| Wilo PARA 25-130/8-75/SC | |
| Alimentazione: | 230 ± 10% V CA, 50/60 Hz |
| Assorbimento: | 10 — 75 W |
| Grado di protezione: | IP X4D |
| Classe di isolamento: | F |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,21 |
| Grundfos UPM3 AUTO 25-50 130 | |
| Alimentazione: | 230 ± 10% V CA, 50/60 Hz |
| Assorbimento: | 4 — 33 W |
| Grado di protezione: | IP44 |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,20 |
| Grundfos UPM3 AUTO 25-70 130 | |
| Alimentazione: | 230 ± 10% V CA, 50/60 Hz |
| Assorbimento: | 2 — 52 W |
| Grado di protezione: | IP44 |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,20 |
| Wilo PARA STG 15-130/8-60/0 | |
| Alimentazione: | 230 ± 10% V CA, 50/60 Hz |
| Assorbimento: | 2 — 60 W |
| Grado di protezione: | IP X4D |
| Classe di isolamento: | F |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,20 |
| Wilo PARA 15-130/6-43/SCU | |
| Alimentazione: | 230 ± 10% V CA, 50/60 Hz |
| Assorbimento: | 3 — 43 W |
| Grado di protezione: | IP X4D |
| Classe di isolamento: | F |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,20 |
Valvola integrata
| ESBE VTA378 | |
| Perdita di carico differenziale max: | 100 kPa (1bar) |
| Range di temperatura: | 20 - 55⁰C |
| Stabilità di temperatura: | ±3⁰C* |
| *: | * Valida a una pressione dell'acqua calda/fredda invariata, portata minima 9 l/min. Differenza di temperatura minima fra l'ingresso di acqua calda e l'uscita di acqua miscelata 10°C e differenza di temperatura massima raccomandata tra l'acqua di ritorno /l'ingresso di acqua fredda e l'uscita di acqua miscelata: 10°C |
| ESBE VTA572, DN20-4,5 | |
| Perdita di carico differenziale max: | 100kPa (1bar) |
| Range di temperatura: | 20 - 55⁰C |
| Stabilità di temperatura: | ±3⁰C * |
| *: | * Valida a una pressione dell'acqua calda/fredda invariata, portata minima 9 l/min. Differenza di temperatura minima fra l'ingresso di acqua calda e l'uscita di acqua miscelata 10°C e differenza di temperatura massima raccomandata tra l'acqua di ritorno /l'ingresso di acqua fredda e l'uscita di acqua miscelata: 10°C |
| ESBE VTA572, DN25-4,8 | |
| Perdita di carico differenziale max: | 100kPa (1bar) |
| Range di temperatura: | 20 - 55⁰C |
| Stabilità di temperatura: | ±3⁰C * |
| *: | * Valida a una pressione dell'acqua calda/fredda invariata, portata minima 9 l/min. Differenza di temperatura minima fra l'ingresso di acqua calda e l'uscita di acqua miscelata 10°C e differenza di temperatura massima raccomandata tra l'acqua di ritorno /l'ingresso di acqua fredda e l'uscita di acqua miscelata: 10°C |
Conformité
SI 2016 n. 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 n. 1091
SI 2012 n. 3032
SI 2010 n. 2617
Dimensionamento
Cablaggio
Accessori e parti di ricambio
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
37001700 | VTA937 | ESBE VTA937 Kit ricambi VTA370, 20 - 55°C | VTA370 |  |
|
 |
37101500 | VTA957 | ESBE VTA957 Kit ricambi serie VTA570, 20 - 55°C | VTA570 | |
|
 |
67003300 | GSP933 | ESBE GSP933 Valvole a sfera comprensive di termometro DN20 G¾", 2 pezzi | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Valvole a sfera comprensive di termometro DN20 G1", 2 pezzi | DN20, G1" | |
|
 |
67003400 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN25, 2 pezzi | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN32, 2 pezzi | DN32 | |
|
 |
67005600 | GSP932 | ESBE GSP932 Pompa Wilo STG 15/8 | DN20 | |
|
 |
67004200 | GSP942 | ESBE GSP942 Pompa Wilo PARA 15-130/6-43 SCU | DN20 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Pompa Wilo PARA 25/6 | DN25 | |
|
 |
67005400 | GSP952 | ESBE GSP952 Pompa Grundfos UPM3 AUTO 25-50 | DN25 | |
|
 |
67005300 | GSP951 | ESBE GSP951 Pompa Wilo PARA 25/8 | DN32 | |
|
 |
67005500 | GSP952 | ESBE GSP952 Pompa Grundfos UPM3 AUTO 25-70 | DN32 | |
|
Optional
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
66000500 | GMA321 | ESBE GMA321 Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. | DN20 | |
|
 |
66000600 | GMA331 | ESBE GMA331 Collettori per 3 gruppi, senza funzione di separatore idraulico integrato. | DN20 | |
|
 |
66000700 | GMB631 | ESBE GMB631 Scatola del collettore | DN20, per 2-3 gruppi | |
|
 |
66001100 | GMA411 | ESBE GMA411 Separazione idraulica per 1 gruppi di circolazione | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Collettori per 3 gruppi, senza funzione di separatore idraulico integrato | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Collettori per 4 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Collettori per 5 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Collettori per 2 gruppi, con funzione di separatore idraulico integrato | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Collettori per 3 gruppi, con funzione di separatore idraulico integrato. | DN25/32 | |
|
Area di download
Area di download
Materiali correlati
Prodotti collegati
 |
GRC200 | Le unità di circolazione serie ESBE GRC200 sono dotate di miscelatore con rotore interno e centralina climatica e sono destinate a impianti di riscaldamento regolati in base alle condizioni atmosferiche o alla temperatura interna/esterna e per cui è richiesto il controllo della pompa. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | ||
 |
GMA300 | La serie GMA300 presenta collettori per 2 o 3 gruppi di miscelazione, comprensivi di isolamento in conformità alla direttiva EnEV2014 e staffe di montaggio a parete. | Scheda tecnica | Istruzioni per l’installazione | |||||||
 |
GBA200 | La serie GBA200 di ESBE è un’unità di miscelazione di circolazione destinata alle circolazioni di riscaldamento in cui sono richiesti una regolazione della temperatura di mandata e un uso efficiente dell’energia. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | |||||
 |
GMB600 | La serie GMB600 è un modulo di distribuzione per la gestione di due o tre circuiti di riscaldamento, da completare con gruppi di rilancio opzionali della serie GxA300, DN20. | Scheda tecnica | Istruzioni per l’installazione | |||||||
 |
GRA200, GRA300 | Le serie ESBE GRA200 e GRA300 sono unità di circolazione dotate di miscelatore con rotore interno e attuatore. Le unità di circolazione sono progettate per i sistemi di riscaldamento dove è richiesta la regolazione della temperatura del circuito di riscaldamento. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione |
 |
GDA200, GDA300 | Le serie GDA200 e GDA300 di ESBE sono unità di circolazione progettate per fornire energia diretta al sistema nel modo più efficiente possibile. | Scheda tecnica | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione | Istruzioni per l’installazione |
 |
GMA400, GMA500 | Le serie GMA400 e GMA500 sono collettori per gruppi di circolazione completi di guscio di isolamento in conformità alla norma EnEV2014 e staffe di montaggio a parete. | Scheda tecnica | Istruzioni per l’installazione |
Applicazioni
Applicazioni
Gruppo di miscelazione con regolazione della temperatura fissa tramite termostato per riscaldamento a pavimento.
Prodotti
GFA200, GFA300

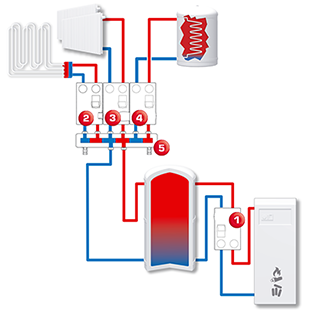

Gruppo anticondensa progettato per applicazioni di combustibile solido in cui è richiesta la regolazione della temperatura di ritorno.
