Unità di circolazione, funzione di miscelazione
GRC200
- Eccezionale controllo della portata grazie alla caratteristica progressiva della valvola
- Software intelligente e sistema autoadattivo di ESBE
- 2 tipi di centraline climatiche: compensazione delle condizioni atmosferiche o combinata temperatura interna ed esterna
- Interfaccia QuickFit tra attuatore e valvola: non sono necessari utensili
- 2 diverse pompe di ricircolo PWM a elevata efficienza
- Controllo pompa PWM disponibile con 8 diverse impostazioni
- Disponibili in 2 dimensioni: DN25, DN32
- Guscio di isolamento di classe alta
- Testata e pronta all’uso
- Design compatto
Le unità di circolazione serie ESBE GRC200 sono state concepite per impianti di riscaldamento per cui è richiesta la regolazione in base alle condizioni atmosferiche o alla temperatura interna/esterna e il controllo della pompa. Sono dotate di due valvole di chiusura con termometro, valvola di ritegno, guscio d’isolamento di classe elevata e pompa di ricircolo a elevata efficienza con segnale di controllo PWM.
Le unità di circolazione serie GRC200 sono fornite dotate di miscelatore con rotore interno progressivo a 3 vie che garantisce le migliori prestazioni di regolazione, a prescindere dalla portata, e basso rischio di sovradimensionamento. Sono inoltre fornite complete di centralina climatica con funzione di compensazione delle condizioni atmosferiche (GRC220) o centralina climatica combinata con funzione di regolazione della temperatura interna/esterna (GRC240). Il controllo della pompa integrato consente 8 modalità di funzionamento della pompa.
Le unità di circolazione della serie GRC200 sono disponibili nelle dimensioni DN25 e DN32 con pompa Wilo o Grundfos.
Gamma di prodotti
GRC221
| Cod. | Riferimento | DN | Tipo di pompa | Tipo di centralina climatica | Raccordi I | Raccordi J | Peso [kg] | Nota |
| 61044100 | GRC221 | 25 | Wilo PARA STG 25/8 | CRC217 | G 1" | G 1½" | 6,1 | Sostituisce 61040200 |
| 61044200 | GRC221 | 32 | Wilo PARA STG 25/8 | CRC217 | G 1¼" | G 1½" | 6,3 | Sostituisce 61040700 |
GRC222
| Cod. | Riferimento | DN | Tipo di pompa | Tipo di centralina climatica | Raccordi I | Raccordi J | Peso [kg] | Nota |
| 61044300 | GRC222 | 25 | Grundfos UPM3 Hybride 25-70 | CRC217 | G 1" | G 1½" | 6,0 | Sostituisce 61040900 |
| 61044400 | GRC222 | 32 | Grundfos UPM3 Hybride 25-70 | CRC217 | G 1¼" | G 1½" | 6,3 | Sostituisce 61041100 |
GRC241
| Cod. | Riferimento | DN | Tipo di pompa | Tipo di centralina climatica | Raccordi I | Raccordi J | Peso [kg] | Nota |
| 61044500 | GRC241 | 25 | Wilo PARA STG 25/8 | CRD227 | G 1" | G 1½" | 6,3 | Sostituisce 61041300 |
| 61044600 | GRC241 | 32 | Wilo PARA STG 25/8 | CRD227 | G 1¼" | G 1½" | 6,7 | Sostituisce 61041400 |
GRC242
| Cod. | Riferimento | DN | Tipo di pompa | Tipo di centralina climatica | Raccordi I | Raccordi J | Peso [kg] | Nota |
| 61044700 | GRC242 | 25 | Grundfos UPM3 Hybride 25-70 | CRD227 | G 1" | G 1½" | 6,2 | Sostituisce 61041500 |
| 61044800 | GRC242 | 32 | Grundfos UPM3 Hybride 25-70 | CRD227 | G 1¼" | G 1½" | 6,4 | Sostituisce 61041600 |
Supporto per l'installazione
Installare il gruppo di rilancio ESBE
Controllo della pompa – Gruppo di rilancio ESBE GRC200

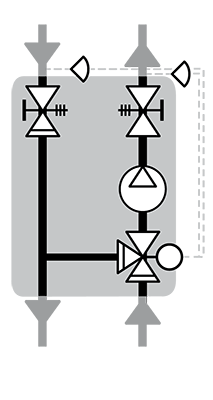

Funzionamento
Esempi di installazione
I circuiti di riscaldamento A e C sono dotati di GRC240 e il circuito di riscaldamento B è dotato di GRC220.
Le unità GRC240 controllano i circuiti di riscaldamento in base alla curva di riscaldamento e alla temperatura interna, nonché la pompa in base a ∆T con funzione di accensione/spegnimento della pompa.
L'unità GRC220 controlla il circuito di riscaldamento in base alla curva di riscaldamento e la pompa in base a ∆T con funzione di accenzione/spegnimento pompa.
L’utilizzo di unità di circolazione serie GRC200 in questa applicazione assicura i seguenti vantaggi:
● Comfort a temperatura interna elevata grazie al sistema autoadattivo e di controllo intelligente di ESBE
● Controllo di ∆T e temperatura di ritorno alla pompa di calore per aumentare al massimo il COP (Coefficient of Performance) e le prestazioni di sistema
● Controllo della pompa accesa/spenta per ottenere un risparmio energetico quando non è richiesto il riscaldamento.
Documentazione
| Nome | Scarica |
| Istruzioni per l’installazione GRC200 |
|
Dati tecnici
Dati tecnici
| Classe di pressione: | PN 10 |
| Pressione di esercizio: | 1,0 MPa |
| Isolamento: | EPP λ 0,036 W/mK |
| Fluido, Acqua di riscaldamento: | a norma VDI2035 |
| Fluido, Miscele acqua / glicole: | max. 50 % Le miscele di acqua/glicole influenzano le prestazioni della pompa. In caso di applicazioni in cui vengono utilizzate miscele di acqua/glicole, è necessario considerare le prestazioni della pompa. |
| Temperatura del fluido - serie GRC221, GRC241: | min. +5°C, max. +100°C |
| Temperatura del fluido - serie GRC222, GRC242: | min. +5°C, max. +110°C |
| Temperatura ambiente: | min. 0°C, max. +55°C |
| Raccordi, Filetto femmina (G): | ISO 228/1 |
| Raccordi, Filetto maschio (G): | ISO 228/1 |
| Materiale, a contatto con l'acqua |
Componenti: Ottone, ghisa, acciaio Materiale sigillante: PTFE, fibra di aramide, EPDM |
Pompa integrata
| Grundfos UPM3 25-70 Hybrid | |
| Alimentazione: | 230 ± 10% V AC, 50/60 Hz |
| Assorbimento: | 2 — 52 W |
| Grado di protezione: | IP X4D |
| Classe di isolamento: | F |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,20 |
| Wilo PARA STG 25-130/8-60/0 | |
| Alimentazione: | 230 ± 10% V CA, 50/60 Hz |
| Assorbimento: | 10 — 75 W |
| Grado di protezione: | IP X4D |
| Classe di isolamento: | F |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,21 |
Valvola integrata
| ESBE VRG432, DN20-8 QF | |
| Classe di pressione: | PN10 |
| Kvs: | 8 |
| Perdita di carico differenziale max: | 100 kPa (1 bar) |
| Pressione di chiusura: | 200 kPa (2 bar) |
| Trafilamento in % della portata: | <0,05%* |
| *: | Pressione differenziale 100kPa (1 bar) |
| ESBE VRG432, DN25-12 QF | |
| Perdita di carico differenziale max: | 100 kPa (1 bar) |
| Pressione di chiusura: | 200 kPa (2 bar) |
| Trafilamento in % della portata: | < 0,05%* |
| *: | Pressione differenziale 100kPa (1 bar) |
Centralina integrata
| ESBE CRC217 230V 6Nm Wilo | |
| Alimentazione: | 230 ± 10% V CA, 50 Hz |
| Assorbimento: | 10 VA |
| Tempo di rotazione max. velocità: | 30 s |
| Grado di protezione: | IP41 |
| Classe di protezione: | II |
| Classe ErP regolatori di temperatura: | III |
| Contributo di efficienza energetica: | 1,5% |
| ESBE CRC217 230V 6Nm Grundfos | |
| Alimentazione: | 230 ± 10% V CA, 50 Hz |
| Assorbimento: | 10 VA |
| Tempo di rotazione max. velocità: | 30 s |
| Grado di protezione: | IP41 |
| Classe di protezione: | II |
| Classe ErP regolatori di temperatura: | III |
| Contributo di efficienza energetica: | 1,5% |
| ESBE CRD227 230V 6Nm Radio Wilo | |
| Alimentazione: | Unità attuatore: 230 ± 10% V AC, 50 Hz; Display ambiente, wireless: 2x 1,5 V LR6/AA |
| Durata batteria, display ambiente: | 1 anno |
| Assorbimento: | 10 VA |
| Grado di protezione: | Unità attuatore: 230 ± 10% V CA, 50 Hz; Display ambiente, wireless: 2x 1,5 V LR6/AA |
| Classe di protezione: | II |
| Classe ErP regolatori di temperatura: | VII |
| Contributo di efficienza energetica: | 3,5% |
| ESBE CRD227 230V 6Nm Radio Grundfos | |
| Alimentazione: | Unità attuatore: 230 ± 10% V AC, 50 Hz; Display ambiente, wireless: 2x 1,5 V LR6/AA |
| Assorbimento: | 10 VA |
| Grado di protezione: | Unità attuatore: 230 ± 10% V CA, 50 Hz; Display ambiente, wireless: 2x 1,5 V LR6/AA |
| Classe di protezione: | II |
| Classe ErP regolatori di temperatura: | VII |
| Contributo di efficienza energetica: | 3,5% |
Conformità
SI 2016 n. 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
RED 2015/53/EU
SI 2016 n. 1091
SI 2012 n. 3032
SI 2010 n. 2617
SI 2017 n. 1206
Dimensionamento
Cablaggio
Accessori e parti di ricambio
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
17055500 | CRB913 | ESBE CRB913 Unità ambiente, wireless | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Spina UK 230V-12V | |
|
|
 |
67007000 | GSP963 | ESBE GSP963 Centralina climatica CRC217 QF Wilo | |
|
|
 |
67007100 | GSP963 | ESBE GSP963 Centralina climatica CRC217 QF Grundfos | |
|
|
 |
67007200 | GSP964 | ESBE GSP964 Centralina climatica CRD227 Radio QF Wilo | |
|
|
 |
67007300 | GSP964 | ESBE GSP964 Centralina climatica CRD227 Radio QF Grundfos | |
|
|
 |
67003400 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN25, 2 pezzi | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Valvole a sfera comprensive di termometro DN32, 2 pezzi | DN32 | |
|
 |
67005700 | GSP932 | ESBE GSP932 Pompa Wilo STG 25/8 | DN25-DN32 | |
|
 |
67000500 | GSP907 | ESBE GSP907 Pompa Grundfos Hybrid UPM3 25-70 | DN25-DN32 | |
|
Optional
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
17056400 | CRB916 | ESBE CRB916 Modulo radio comunicazione, wireless | |
|
|
 |
66001100 | GMA411 | ESBE GMA411 Separazione idraulica per 1 gruppi di circolazione | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Collettori per 2 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Collettori per 3 gruppi, senza funzione di separatore idraulico integrato | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Collettori per 4 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Collettori per 5 gruppi, senza funzione di separatore idraulico integrato. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Collettori per 2 gruppi, con funzione di separatore idraulico integrato | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Collettori per 3 gruppi, con funzione di separatore idraulico integrato. | DN25/32 | |
|
