Collettore
GMA300
- Guscio di isolamento in conformità agli standard EnEV2014
- Realizzato per i gruppi di miscelazione DN20
- Installazione semplice grazie alle staffe di montaggio a parete incluse
Le serie GMA320 e GMA330 presentano collettori rispettivamente per 2 e per 3 gruppi di miscelazione, comprensivi di isolamento in conformità alla direttiva EnEV2014 e staffe di montaggio a parete.
Gamma di prodotti
GMA321
![Manifold_GMA321.png](/storage/872061FCE4BAC1123C0C74FAFCDFCA4A78CC8A4768AC2A28326B74B077BB0C5E/8e96d528a04b4c6287e51f517870c258/160-160-0-png.Png/media/3c9858f839fc4dacab7664bbadadc6c2/Manifold_GMA321.png)
![GMA320 front_A-01.png](/storage/10D2A846A69F8873B9650C98738055FEE439705D51CCC9EC2CCC718E9BA55A26/fce7f94d7db34bfeaec6d55a58056b1c/160-160-0-png.Png/media/c57558c33db6470ba7a69f172d67aeed/GMA320%20front_A-01.png)
![GMA320 top_A-01.png](/storage/91A82CAABFA80F6292B64ADF516E92EC4B11CEA027293677D77BCC502C3F82FC/c4882088b8894c9e82609affecd1b35d/160-160-0-png.Png/media/991bf6986960446db4d0bea9934503d6/GMA320%20top_A-01.png)
Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Peso [kg] |
66000500 | GMA321 | 2 | RN 1" | G 1" | No | 3,1 |
GMA331
![Manifold_GMA331.png](/storage/70C3777B4BB48867EF3714D68E404D1EC5C6D6A2BD4E4E0A8DBBB9A95DEE6009/140d01fe00f74888ab8f1ef6d230f5ef/160-160-0-png.Png/media/ed6a9aa97db8402ea051e7867303e9ad/Manifold_GMA331.png)
![GMA330 front_A-01.png](/storage/BC6FFD2C26E486BD68F0FBFBAD59B529119DD7EF4F9511F2BF34EF9DE2DBB3EA/1fd68f685d6b4ddaa50dde0ea1cc2c3a/160-160-0-png.Png/media/9d69fbbc78dc42e2b9f5aa305945c256/GMA330%20front_A-01.png)
![GMA330 top_A-01.png](/storage/CBE6EB2E7BB77D974C4DA77604B2F30E0CC71DEA6E5BA7017DA46CED76F50C8F/cddfdcd055304fdc958693e5f062bcca/160-160-0-png.Png/media/a707699d367f4ab59d36d64a3fc891e7/GMA330%20top_A-01.png)
Cod. | Riferimento | Quantità di gruppi di miscelazione | Raccordi all’impianto | Raccordi dalla fonte di calore | Con separatore idraulico | Peso [kg] |
66000600 | GMA331 | 3 | RN 1" | G 1" | No | 4,5 |
Supporto per l'installazione
Linee guida per installatori, Gruppi di circolazione (en)

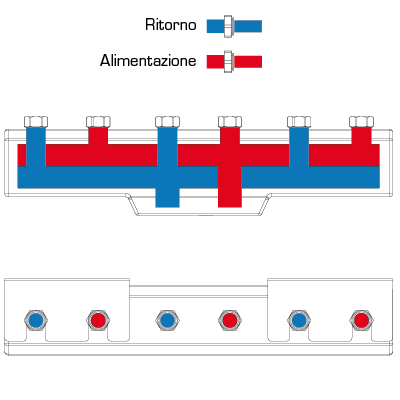

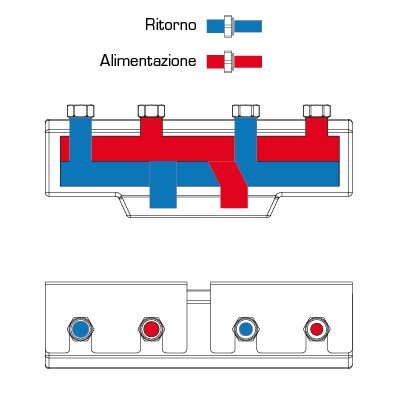

Funzionamento
![Funzionamento](/storage/EC778DBA102E372AD7F286236838B9C46DAE7862565630F1EE0FC26D2370AE4E/64cb3597b05e4ce3b8a96bd600c4a9a8/png/media/c706be75b46046318bd34e7450457d75/GMA321_IT_C-01.png)
![](/storage/69DE65396C4EFA8D065F1C050973645B32D0AC208AC191483D2B22C40604C264/9a63985db6434b7fbfbb486878d9a233/png/media/0880d0bfbb9443f7bf068d61d2274d49/GMA331_IT_C-01.png)
Documentazione
Nome | Scarica |
Istruzioni per l’installazione GMA300 |
|
Dati tecnici
Dati tecnici
Classe di pressione: | PN 4 |
Pressione di esercizio: | 0,4 MPa |
Interasse standard: | 90 mm |
Portata: | 3,0 m³/h |
Mandata: | 70 kW a △t 20K |
Isolamento: | EPP λ 0,036 W/mK |
Temperatura del fluido, max.: | +110 °C |
Temperatura del fluido, min.: | 0 °C |
Materiale, a contatto con l'acqua | Componenti in: Acciaio verniciato S235 |
Conformità
SI 2016 n. 1105
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Dimensionamento
Area di download
Area di download
Genere | Anteprima | Scarica |
Scheda tecnica | GMA300 |
|
Istruzioni per l’installazione | GMA300 |
|
Certificati | Dichiarazione di conformità, GMA300 (en) |
|
Certificati | Dichiarazione di conformità UKCA, GMA300 (en) |
|
Certificati | Dichiarazione sui materiali di costruzione BPD3, GMA300 (en) |
|
Certificati | EAC Certificato (RU), GMA300 |
|
Certificato | Certificato di conformità UA, GMA300 |
|
Immagine | GMA321, ad alta risoluzione |
|
Immagine | GMA331, ad alta risoluzione |
|
2D-immagine | GMA321 |
|
2D-immagine | GMA331 |
|
Disegno 3D (file stp) | GMA321 |
|
Disegno 3D (file stp) | GMA331 |
|
