Коллектор
GMA300
- Теплоизоляционный кожух в соответствии со стандартом EnEV2014
- Совместимость с насосными группами DN20
- Для удобства монтажа прилагаются настенные кронштейны
В серию GMA320 входят коллекторы для 2 насосных групп, а в серию GMA330 — коллекторы для 3 насосных групп с изоляцией по EnEV2014 и настенными кронштейнами.
Номенклатура изделий
GMA321
![Manifold_GMA321.png](/storage/872061FCE4BAC1123C0C74FAFCDFCA4A78CC8A4768AC2A28326B74B077BB0C5E/8e96d528a04b4c6287e51f517870c258/160-160-0-png.Png/media/3c9858f839fc4dacab7664bbadadc6c2/Manifold_GMA321.png)
![GMA320 front_A-01.png](/storage/10D2A846A69F8873B9650C98738055FEE439705D51CCC9EC2CCC718E9BA55A26/fce7f94d7db34bfeaec6d55a58056b1c/160-160-0-png.Png/media/c57558c33db6470ba7a69f172d67aeed/GMA320%20front_A-01.png)
![GMA320 top_A-01.png](/storage/91A82CAABFA80F6292B64ADF516E92EC4B11CEA027293677D77BCC502C3F82FC/c4882088b8894c9e82609affecd1b35d/160-160-0-png.Png/media/991bf6986960446db4d0bea9934503d6/GMA320%20top_A-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Масса [кг] |
66000500 | GMA321 | 2 | RN 1" | G 1" | Нет | 3,1 |
GMA331
![Manifold_GMA331.png](/storage/70C3777B4BB48867EF3714D68E404D1EC5C6D6A2BD4E4E0A8DBBB9A95DEE6009/140d01fe00f74888ab8f1ef6d230f5ef/160-160-0-png.Png/media/ed6a9aa97db8402ea051e7867303e9ad/Manifold_GMA331.png)
![GMA330 front_A-01.png](/storage/BC6FFD2C26E486BD68F0FBFBAD59B529119DD7EF4F9511F2BF34EF9DE2DBB3EA/1fd68f685d6b4ddaa50dde0ea1cc2c3a/160-160-0-png.Png/media/9d69fbbc78dc42e2b9f5aa305945c256/GMA330%20front_A-01.png)
![GMA330 top_A-01.png](/storage/CBE6EB2E7BB77D974C4DA77604B2F30E0CC71DEA6E5BA7017DA46CED76F50C8F/cddfdcd055304fdc958693e5f062bcca/160-160-0-png.Png/media/a707699d367f4ab59d36d64a3fc891e7/GMA330%20top_A-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Масса [кг] |
66000600 | GMA331 | 3 | RN 1" | G 1" | Нет | 4,5 |
Поддержка установки
Руководство для монтажников, Насосные группы (en)

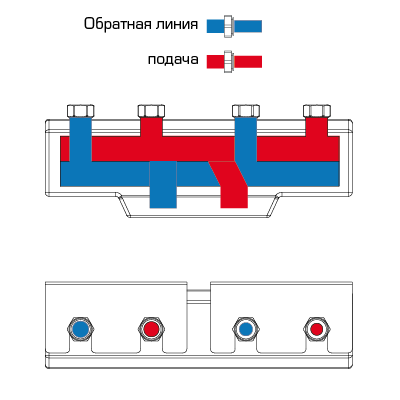

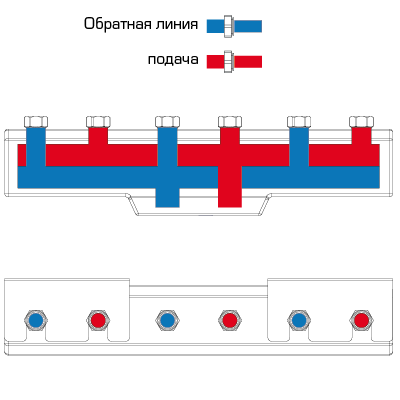

Использование
![Использование](/storage/D6C1A14365D2663DEF99419CBF35C490420A05A7000442031BE46C5253D7CD9C/0cba806d88734e3393b2ee9a3bf34a57/png/media/ecbe9fcfdb6045e69b92aa330c1cb1c0/GMA321_RU_C-01.png)
![](/storage/921C8CF8181D7D7FEC6AEA3E8ED88198700CC1281D86484FB48DB728F8A7CCDC/895415b182ce40729528e11c7070b1ed/png/media/28b5edd7a61f43f59f47d77c2cb8633f/GMA331_RU_C-01.png)
Документы
Имя | Загрузка |
Инструкция по установке GMA300 |
|
Технические данные
Технические данные
Класс давления: | PN 4 |
Рабочее давление: | 0,4 МПа |
Межосевое расстояние: | 90 мм |
Расход: | 3,0 м³/ч |
Мощность: | 70 кВт при △t 20°С |
Теплоизоляция: | EPP λ 0,036 Вт/мК |
Температура теплоносителя, макс.: | +110 °C |
Температура теплоносителя, мин.: | 0 °C |
Материал, соприкасающийся с водой | Корпус: Сталь S235 |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Выбор параметров
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | GMA300 |
|
Инструкция по установке | GMA300 |
|
Сертификаты | Декларация соответствия требованиям, GMA300 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, GMA300 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, GMA300 (en) |
|
Сертификаты | EAC Сертификат, GMA300 |
|
Сертификат | Сертификат соответствия UA, GMA300 |
|
изображение | GMA321, в высоком разрешении |
|
изображение | GMA331, в высоком разрешении |
|
2D-изображения | GMA321 |
|
2D-изображения | GMA331 |
|
Трехмерный чертеж (файл stp) | GMA321 |
|
Трехмерный чертеж (файл stp) | GMA331 |
|
