Collecteur
GMA300
- Coque d'isolation conforme à la norme EnEV2014
- Conçus pour les groupes hydrauliques DN20
- Installation aisée grâce aux supports muraux inclus
Les collecteurs de la série GMA320 sont conçus pour une utilisation avec 2 groupes hydrauliques et les collecteurs de la série GMA330 sont conçus pour une utilisation avec 3 groupes hydrauliques. Ils sont isolés conformément à la norme EnEV2014 et sont fournis avec des supports muraux.
Gamme de produits
GMA321
![Manifold_GMA321.png](/storage/872061FCE4BAC1123C0C74FAFCDFCA4A78CC8A4768AC2A28326B74B077BB0C5E/8e96d528a04b4c6287e51f517870c258/160-160-0-png.Png/media/3c9858f839fc4dacab7664bbadadc6c2/Manifold_GMA321.png)
![GMA320 front_A-01.png](/storage/10D2A846A69F8873B9650C98738055FEE439705D51CCC9EC2CCC718E9BA55A26/fce7f94d7db34bfeaec6d55a58056b1c/160-160-0-png.Png/media/c57558c33db6470ba7a69f172d67aeed/GMA320%20front_A-01.png)
![GMA320 top_A-01.png](/storage/91A82CAABFA80F6292B64ADF516E92EC4B11CEA027293677D77BCC502C3F82FC/c4882088b8894c9e82609affecd1b35d/160-160-0-png.Png/media/991bf6986960446db4d0bea9934503d6/GMA320%20top_A-01.png)
Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Poids [kg] |
66000500 | GMA321 | 2 | RN 1" | G 1" | Non | 3,1 |
GMA331
![Manifold_GMA331.png](/storage/70C3777B4BB48867EF3714D68E404D1EC5C6D6A2BD4E4E0A8DBBB9A95DEE6009/140d01fe00f74888ab8f1ef6d230f5ef/160-160-0-png.Png/media/ed6a9aa97db8402ea051e7867303e9ad/Manifold_GMA331.png)
![GMA330 front_A-01.png](/storage/BC6FFD2C26E486BD68F0FBFBAD59B529119DD7EF4F9511F2BF34EF9DE2DBB3EA/1fd68f685d6b4ddaa50dde0ea1cc2c3a/160-160-0-png.Png/media/9d69fbbc78dc42e2b9f5aa305945c256/GMA330%20front_A-01.png)
![GMA330 top_A-01.png](/storage/CBE6EB2E7BB77D974C4DA77604B2F30E0CC71DEA6E5BA7017DA46CED76F50C8F/cddfdcd055304fdc958693e5f062bcca/160-160-0-png.Png/media/a707699d367f4ab59d36d64a3fc891e7/GMA330%20top_A-01.png)
Réf. | Référence | Nombre de groupes hydrauliques | Raccordements vers l'installation | Raccordements au départ de la source de chaleur | Avec séparateur hydraulique | Poids [kg] |
66000600 | GMA331 | 3 | RN 1" | G 1" | Non | 4,5 |
Assistance au montage
Conseils pour les installateurs, Groupe hydraulique (en)

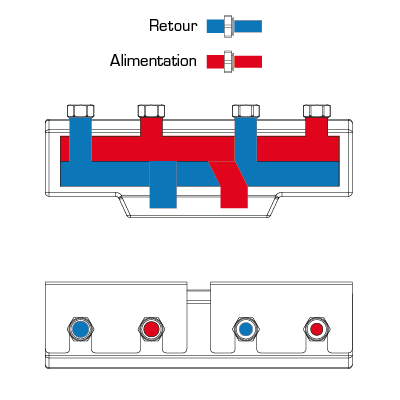

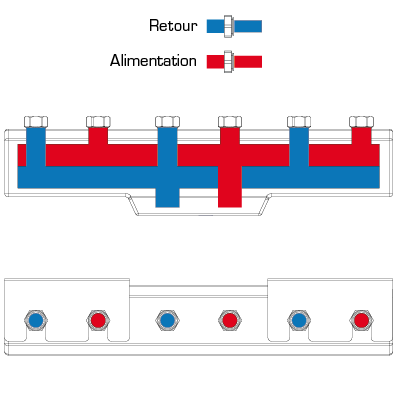

Utilisation
![Utilisation](/storage/C969E94998E2CC4DE7D71CE143F754236534DF6392F5F0128ECE32C1F1EA0622/95345804eed346018e58fcc902b87b84/png/media/1c0e090edc17448b9f4476cf341530dd/GMA321_FR_C-01.png)
![](/storage/E38ACEC3EC583A268C2434ED83520470EBBBB4459B919FC139D3C66F9D42BA64/03fc21401d1a4b03a953b26c6f171893/png/media/1a1d061b40834e93aa0b5b87c390fefb/GMA331_FR_C-01.png)
Documents
Nom | Télécharger |
Instrucciones de instalación GMA300 |
|
Caractéristiques techniques
Caractéristiques techniques
Classe de pression : | PN 4 |
Pression de service : | 0,4 MPa |
Entraxe en sortie : | 90 mm |
Débit : | 3,0 m³/h |
Puissance : | 70 kW à Δt 20K |
Isolation : | EPP λ 0,036 W/mK |
Température du liquide, max. : | +110 °C |
Température du liquide, min. : | 0 °C |
Matériau, en contact avec l'eau | Composition : Acier noir S235 |
Conformité
SI 2016 n° 1105
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Dimensionnement
Télécharger nos documents
Télécharger nos documents
Taper | Aperçu | Télécharger |
Fiche technique | GMA300 |
|
Instructions pour l'installation | GMA300 |
|
Certificat | Déclaration de conformité, GMA300 (en) |
|
Certificat | Déclaration de conformité UKCA, GMA300 (en) |
|
Certificat | Déclaration relative aux matériaux de construction BPD3, GMA300 (en) |
|
Certificat | EAC Certificat (RU), GMA300 |
|
Certificat | Certificat de conformité UA, GMA300 |
|
Image | GMA321, haute résolution |
|
Image | GMA331, haute résolution |
|
Image 2D | GMA321 |
|
Image 2D | GMA331 |
|
Plan 3D (fichier .stp) | GMA321 |
|
Plan 3D (fichier .stp) | GMA331 |
|
