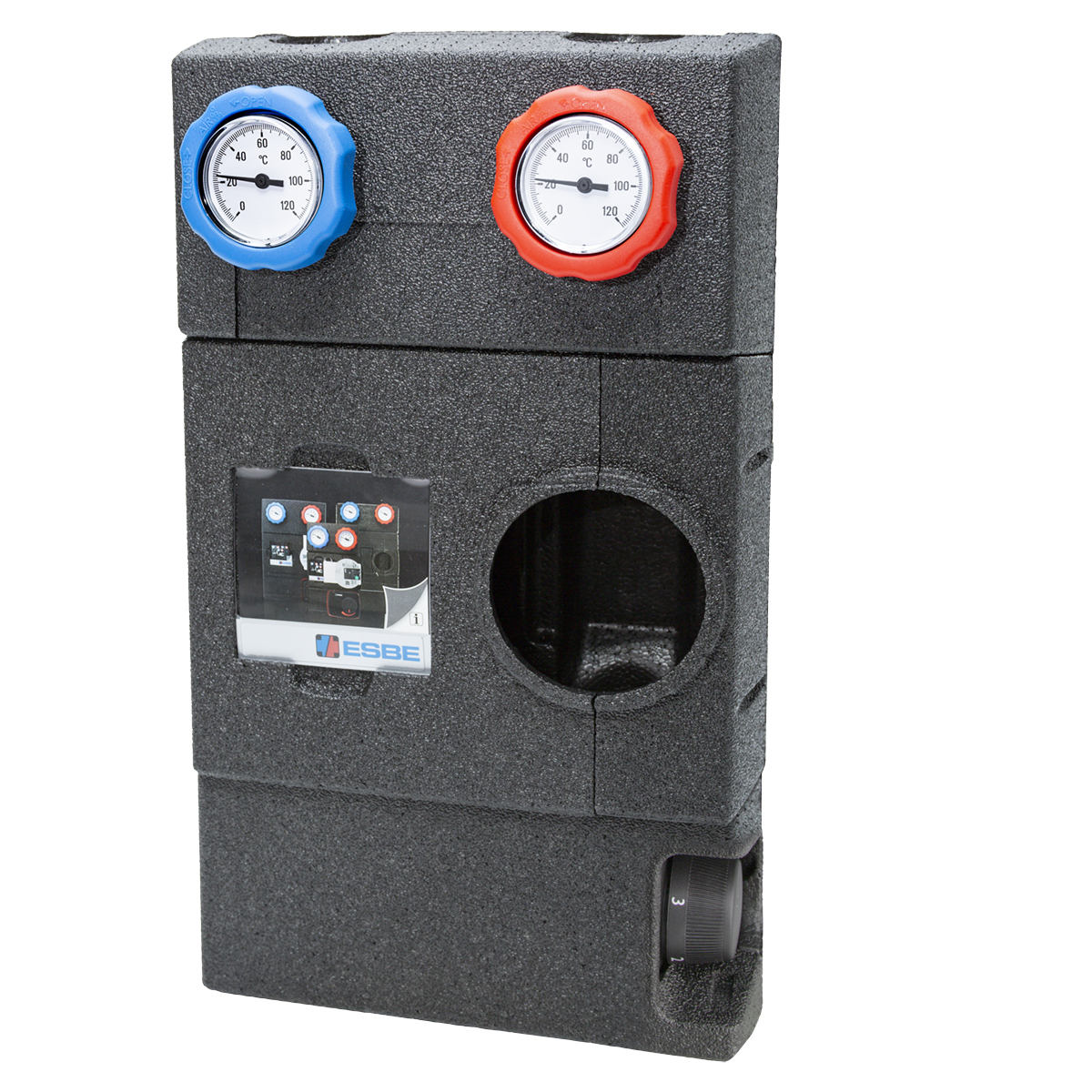

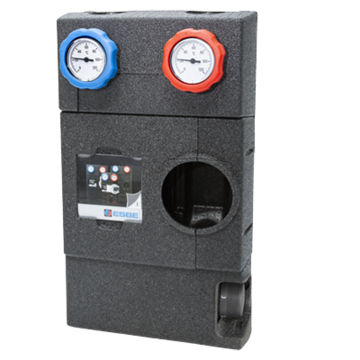

Unidad de circulación, temperatura fija
GFF200
- Control de temperatura constante gracias a la válvula termostática
- Ajustes de temperatura del caudal regulables
- Compatible con bombas de 180 mm: utilice su fabricante de bombas favorito
La ESBE serie GFF200 es una unidad de circulación de mezcla diseñada para circuitos de calefacción en los que se requiere un control constante de la temperatura. Equipada con dos válvulas de cierre con termómetros, válvula de retención y aislamiento térmico de clase alta.
La GFF200 se suministra con una válvula termostática de tres vías, que permite una regulación constante de la temperatura del sistema de calefacción y un ajuste de temperatura regulable. La unidad de circulación ESBE GFF200 es compatible con las bombas de 180 mm. El aislamiento térmico ajustable inteligente garantiza el aislamiento adecuado de cualquier tipo de bomba.
Gama de productos
GFF211
| N.º ref. | Referencia | DN | Rango de temperatura [°C] | Conexión I | Conexión J | Peso [kg] | Nota |
| 61222100 | GFF211 | 25 | 20–55 | G 1" | G 1½" | 3,4 | Sustituye 61220100 |
| 61222200 | GFF211 | 32 | 20–55 | G 1¼" | G 1½" | 3,7 |
Soporte para la instalación

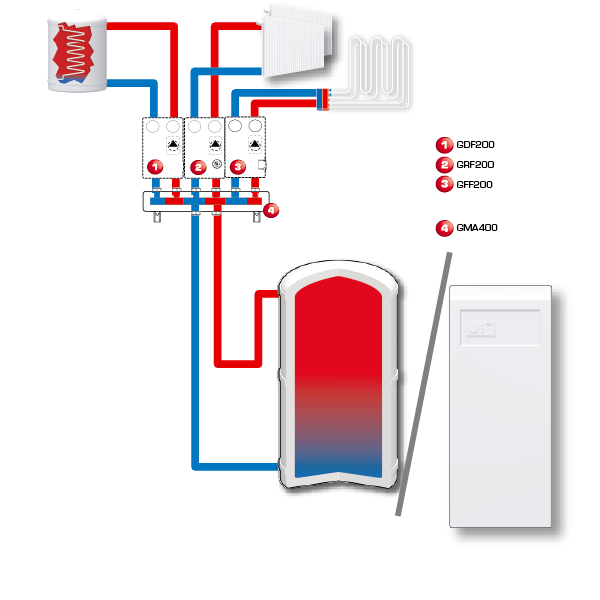

Ejemplo de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación GFF200 |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 10 |
| Presión de trabajo: | 1,0 MPa |
| Aislamiento: | EPP λ 0,036 W/mK |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % (por encima de un 20% de mezcla, hay que comprobar los datos de la bomba) |
| Temperatura del medio, máx.*: | +100 °C |
| Temperatura del medio, mín.*: | +5 °C |
| Temperatura ambiente, máx.*: | +60 °C |
| Temperatura ambiente, mín.*: | 0 °C |
| *Temperatura del medio/Temperatura ambiente, max.°C/min.°C.: | considere los datos de la bomba elegida |
| Conexiones, Rosca interna (G): | ISO 228/1 |
| Conexiones, Rosca externa (G): | ISO 228/1 |
| Material, en contacto con agua |
Componentes de: Latón, acero Material de sellado de: PTFE, fibra de aramida, EPDM |
Válvula integrada
| ESBE VTA572, DN25-4,8 | |
| Caída máx. de presión diferencial: | 100kPa (1bar) |
| Rango de temperatura: | 20 - 55⁰C |
| Estabilidad de la temperatura: | ±3⁰C * |
| *: | * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C |
| ESBE VTA372, DN20-3,4 | |
| Caída máx. de presión diferencial: | 100 kPa (1bar) |
| Rango de temperatura: | 20 - 55⁰C |
| Estabilidad de la temperatura: | ± 3⁰C * |
| *: | * Válido a una presión de agua caliente/fría invariable, velocidad mínima del caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10 ºC |
Conformidad
Dimensionamento
Cableado
Accesorios y piezas de recambio
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
66001100 | GMA411 | ESBE GMA411 Separación hidráulica para 1 unidad de circulación | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. | DN25/32 | |
|
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
67003400 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN25 G1", 2 piezas / paquete | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN32 G1¼”, 2 piezas / paquete | DN32 | |
|
 |
37001700 | VTA937 | ESBE VTA937 Kit de intercambio VTA370, 20 - 55 ºC | VTA370 | |
|
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | GFF200 |
|
| Instrucciones de instalación | GFF200 |
|
| Certificado | Declaración de conformidad, GFF200 (en) |
|
| Certificado | Declaración de productos de construcción (BPD3), GFF200 (en) |
|
| Imagen | GFF211, de alta resolución |
|

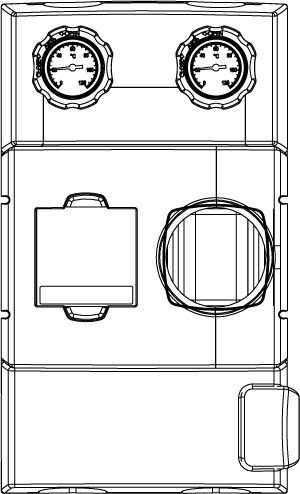

| 2D Imagen | GFF211 |
|
| Dibujo 3D (archivo stp) | GFF211, DN25 |
|
| Dibujo 3D (archivo stp) | GFF211, DN32 |
|
