Grupa pompowa, bezpośrednia
GDA200, GDA300
- 3 różne wysokowydajne pompy cyrkulacyjne
- Wysokiej klasy izolacja
- Przetestowane testowane i gotowe do użycia
- Kompaktowa konstrukcja
- Dostępne w 3 rozmiarach: DN20, DN25, DN32
Urządzenia ESBE serii GDA200 i GDA300 to grupy pompowe z zasilaniem bezpośrednim przeznaczone do zastosowań, w których wymagane jest zapewnienie jak najefektywniejszego transportu energii. Wyposażono je w dwa zawory odcinające z termometrami, zawór zwrotny, wysokiej klasy izolację i wysokowydajną pompę cyrkulacyjną.
Skrzynka serii GDA200 jest dostępna w rozmiarach DN25 i DN32 z pompą Wilo lub Grundfos.
Skrzynka serii GDA300, o bardzo kompaktowych wymiarach, jest dostępna w rozmiarze DN20 i dostarczana z pompą Wilo.
GDA211
![GDA211_design2.png](/storage/670841CD0EFDB13A6207BA95CA841561DB5544E29F079724EBD702C9566D2C0F/62ca24165b5c4aa498cb092d3c0e41c9/160-160-0-png.Png/media/bfc55ae0dbf6478c99ac6530ea6fa4ef/GDA211_design2.png)
![GDA211_Design2_A_Front.png](/storage/34033433ABB622E3291D91FFC5B0E0C3CF0290A19378786C63B188BF20094452/4124952cb5b946cfa2bbcf0a54a77a1c/160-160-0-png.Png/media/9994c399b39a4334b4befad1684e41c4/GDA211_Design2_A_Front.png)
![GDA211_Design2_A_Side.png](/storage/A19870FADA414844515D92981645F0DF444EA6EE60B48F984CE2CE9442926050/f4a6be00ebb14e36818dcd250d9d122c/160-160-0-png.Png/media/09be1735f1474143b1d25ea5df37a695/GDA211_Design2_A_Side.png)
Nr art. | Nazwa | DN | Typ pompy | Przyłącza I | Przyłącza J | A [mm] | Masa [kg] | Uwaga |
61001100 | GDA211 | 25 | Wilo PARA 25/6 | G 1" | G 1½" | 146 | 5,0 | Zastępuje 61000100 |
61001200 | GDA211 | 32 | Wilo PARA 25/8 | G 1¼" | G 1½" | 157 | 5,3 | Zastępuje 61000200 |
GDA212
![GDA212_design2.png](/storage/52D9535188FBA433079A862733EA1399B66931BFCE082D1558CE101D5A3BF475/d820757d30784fb681bc85144f4387f5/160-160-0-png.Png/media/6e788fbee3784771aceed01aa9c94ec7/GDA212_design2.png)
![GDA212_Design2_A_Front.png](/storage/ABD3A012EAB9A503501E157C383F6B735C415A9AB472710035CAC1E00F586973/95a6a3e54d884f4b8ca077f76047cfb1/160-160-0-png.Png/media/91c42a4aed39422ebc81cc683b39db98/GDA212_Design2_A_Front.png)
![GDA212_Design2_A_Side.png](/storage/8D2B1D5CCB309738B8699966EFB6393F7B7FAEDB40A14BE99285C22C96BC5E71/3a45967f57a94e9c8fd811a82e91c8bd/160-160-0-png.Png/media/e7137212f18a42b19d224a15b9d38b20/GDA212_Design2_A_Side.png)
Nr art. | Nazwa | DN | Typ pompy | Przyłącza I | Przyłącza J | A [mm] | Masa [kg] | Uwaga |
61001300 | GDA212 | 25 | Grundfos UPM3 AUTO 25-50 | G 1" | G 1½" | 141 | 5,1 | Zastępuje 61000300 |
61001400 | GDA212 | 32 | Grundfos UPM3 AUTO 25-70 | G 1¼" | G 1½" | 141 | 5,2 | Zastępuje 61000400 |
GDA311
![GDA311_design2.png](/storage/058B68ECBA49B89400EEEA5FE85A24B04CF15C2D2D47B58406E49EA825FA0E1E/ac6b528131cd49d0a4830eef04f72de6/160-160-0-png.Png/media/26822dca2c694128950a3d8ad07ceeee/GDA311_design2.png)
![GDA300_Design2_C_Front.png](/storage/877991F03A7D915A3BED8B93DB1BB0AC69170306EEA3DC784AD7C10D0846B320/311d35f0a72044eb87b15d374b9f4c27/160-160-0-png.Png/media/b7286eb7a63e4518980233091bd53e4a/GDA300_Design2_C_Front.png)
![GDA300_Design2_C_Side.png](/storage/D2B5CDAAAD742C0304835E8438384DC56DB39FCA3D986FABCB5A659664281F6D/249c6c04fef54466b246ebafbcc703f2/160-160-0-png.Png/media/101d3df6d75d43719b60f35c23f89b9a/GDA300_Design2_C_Side.png)
Nr art. | Nazwa | DN | Typ pompy | Przyłącza I | Przyłącza J | Masa [kg] | Uwaga |
61003200 | GDA311 | 20 | Wilo PARA STG 15/8 | G ¾" | G 1" | 3,9 | Zastępuje 61003100 |
GDA394
![CirculationUnits_61005200_ESBE GDA394 DIRECT.png](/storage/3103506E70FF7629B7CB9C2ACB3A63056B79C69A8EFAE2F713394C5D5ACA7309/145edfe7b17f47b6a47dbe5b88caa6be/160-160-0-png.Png/media/894a9a2b6dc040308661160c98f17315/CirculationUnits_61005200_ESBE%20GDA394%20DIRECT.png)
![GDA394_A_Front.png](/storage/5B1C02D4F13D35D5831CE4E47D684437DEE39F42989E78E74EBC0AB5101DABAC/f561cadab82546459be9f012f0900dd3/160-160-0-png.Png/media/ed15bf4d18dd4bf89dc0fd7b1e902dd0/GDA394_A_Front.png)
![GDA394_A_Side.png](/storage/BB14C5CBB252E9F9102F3284C920176320FFBC82A9358A347CDC9E3ACB38E7CC/f19ddaa822ea4bbaaccb8f1cee682143/160-160-0-png.Png/media/42e0d4a3441c4f6a85ef3a6c0668747c/GDA394_A_Side.png)
Nr art. | Nazwa | DN | Typ pompy | Przyłącza I | Przyłącza J | Masa [kg] | Uwaga |
61005200 | GDA394 | 20 | Wilo PARA 15/6 | G ¾" | G 1" | 3,2 | bez osłony termoizolacyjnej |
Montaż grupy pompowej ESBE

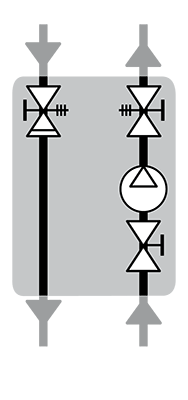

Obsługa
![Obsługa](/storage/1ACCC8591345839115C4DCA38B8C1BE0D69CC4AC9017F1B0268A4ADE64DA20EB/3e2d4821c4234dbf828f42fa6fc34b79/png/media/41f6b1b3f3df4f85b0e101a9c6e7fc72/GDA100_RGB_A-01.png)
Przykładowe instalacje
![Przykładowe instalacje](/storage/1E375B0D19273AF04E8FFF163D0A5945449EB30727A5877F37472673223E6D15/6783d89f0a8f40b4af5584430e5457fd/png/media/a2079047db7e4424943b6eb3c4ff87ac/Appl_Circ%20Unit_2021_4B.png)
![](/storage/CD325E34741AA9601CF33F66AA03CCA7AA701637EF3625AAF5261C967FCE98E1/79cfdcb40c094639b6fbb98bdedf2b2b/png/media/c3f363aad5a548dc806a4717f8294171/Appl_Circ%20Unit_2021_3B.png)
Dokumenty
Dane techniczne
Maks. ciśnienie statyczne: | PN 10 |
Ciśnienie robocze: | 1,0 MPa |
Izolacja: | EPP λ 0,036 W/mK |
Medium, Woda grzewcza: | zgodna z VDI2035 |
Medium, Mieszaniny wodno-glikolowe: | maks. 50 % ; Mieszaniny wodno-glikolowe mają wpływ na wydajność pompy. W przypadku mieszanin wodno-glikolowych należy wziąć pod uwagę wydajność pompy. |
Temperatura medium - Seria GDA211: | min. +5°C, maks. +100°C |
Temperatura medium - Seria GDA212: | min. +5°C, maks. +110°C |
Temperatura medium - Seria GDA300: | min. +5°C, maks. +100°C |
Temperatura otoczenia - Seria GDA211: | min. +0°C, maks. +58°C |
Temperatura otoczenia - Seria GDA212: | min. 0°C, maks. +70°C |
Temperatura otoczenia - Seria GDA300: | min. +0°C, maks. +58°C |
Przyłącza, Gwint wewnętrzny (G): | ISO 228/1 |
Przyłącza, Gwint zewnętrzny (G): | ISO 228/1 |
Materiał w kontakcie z wodą |
Komponenty: Mosiądz, żelazo, stal Materiał uszczelnień: PTFE, włókno aramidowe, EPDM |
Zintegrowana pompa
Wilo PARA 25-130/6-43/SC | |
Zasilanie: | 230 ± 10% V AC, 50/60 Hz |
Pobór mocy: | 3 — 43 W |
Ochronność obudowy: | IP X4D |
Klasa izolacji: | F |
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: | <0,20 |
Wilo PARA 25-130/8-75/SC | |
Zasilanie: | 230 ± 10% V AC, 50/60 Hz |
Pobór mocy: | 10 — 75 W |
Ochronność obudowy: | IP X4D |
Klasa izolacji: | F |
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: | <0,21 |
Grundfos UPM3 AUTO 25-50 130 | |
Zasilanie: | 230 ± 10% V AC, 50/60 Hz |
Pobór mocy: | 4 — 33 W |
Ochronność obudowy: | IP44 |
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: | <0,20 |
Grundfos UPM3 AUTO 25-70 130 | |
Zasilanie: | 230 ± 10% V AC, 50/60 Hz |
Pobór mocy: | 2 — 52 W |
Ochronność obudowy: | IP44 |
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: | <0,20 |
Wilo PARA STG 15-130/8-60/0 | |
Zasilanie: | 230 ± 10% V AC, 50/60 Hz |
Pobór mocy: | 2 — 60 W |
Ochronność obudowy: | IP X4D |
Klasa izolacji: | F |
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: | <0,20 |
Wilo PARA 15-130/6-43/SCU | |
Zasilanie: | 230 ± 10% V AC, 50/60 Hz |
Pobór mocy: | 3 — 43 W |
Ochronność obudowy: | IP X4D |
Klasa izolacji: | F |
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: | <0,20 |
Zgodność z normami
SI 2016 nr 1105
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr 1091
SI 2012 nr 3032
SI 2010 nr 2617
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Wymiarowanie
Okablowanie
Części zamienne
Opcje
Do pobrania
Rodzaj | Podgląd | Pobierz |
Karta techniczna | GDA200, GDA300 |
|
Instrukcja obsługi | GDA200 |
|
Instrukcja obsługi | GDA310 (en) |
|
Instrukcja obsługi | GDA390 (en) |
|
Instrukcja obsługi | GDA200, GDA300 (DN20/DN25/DN32), Pompa Wilo |
|
Instrukcja obsługi | GDA200 (DN25/DN32), Pompa Grundfos |
|
Certyfikaty | Deklaracja zgodności — GDAx00 (en) |
|
Certyfikaty | Deklaracja zgodności UKCA — GDAx00 (en) |
|
Certyfikaty | Deklaracja produktu budowlanego BPD3 — GDA200 (en) |
|
Certyfikaty | Deklaracja produktu budowlanego BPD3 — GDA300 (en) |
|
Certyfikaty | EAC Certyfikat (RU) |
|
Certyfikaty | Certyfikat zgodności UA |
|
Zdjęcie | GDA211, wysokiej jakosci |
|
Zdjęcie | GDA212, wysokiej jakosci |
|
Zdjęcie | GDA311, wysokiej jakosci |
|
Zdjęcie | GDA394, wysokiej jakosci |
|
Rysunek 2D | GDA211 |
|
Rysunek 2D | GDA212 |
|
Rysunek 2D | GDA311 |
|
Rysunek 2D | GDA394 |
|
Rysunek 3D (plik stp) | GDA211, DN25 |
|
Rysunek 3D (plik stp) | GDA211, DN32 |
|
Rysunek 3D (plik stp) | GDA212, DN25 |
|
Rysunek 3D (plik stp) | GDA212, DN32 |
|
Rysunek 3D (plik stp) | GDA311, DN20 |
|
Rysunek 3D (plik stp) | GDA394, DN20 |
|
Zastosowania
Grupa pompowa do bezpośredniego zaopatrywania obiegu grzewczego w ciepło.
Produkty
GDA200, GDA300Grupa pompowa w instalacji z ciepłą wodą użytkową.
Grupa pompowa do kotłów na paliwo stałe z ochroną przed zbyt niską temperaturą wody powrotnej (regulacja w zakresie 50-75 °C)
Pompa ciepła z grupami pompowymi przeznaczonymi do obiegów grzewczych ze sterowaniem pogodowym uwzględniającym temperaturę pomieszczenia oraz temperaturę zewnętrzną wraz ze sterowaniem pracą pompy obiegowej.
Grupa pompowa do kotłów na paliwo stałe z ochroną przed zbyt niską temperaturą wody powrotnej.
