Grupa pompowa do kotłów na paliwo stałe, z termostatycznym zaworem mieszającym
GST200
- Termostatyczna, stała regulacja temperatury
- Żądana temperatura mieszania: 20 °C-55 °C
- Produkt dostępny w rozmiarze DN25
- Wysokowydajna pompa cyrkulacyjna
- Wysokiej klasy izolacja
- Przetestowane i gotowe do użycia
- Kompaktowa konstrukcja
Seria ESBE GST200 to grupy pompowe do kotłów na paliwo stałe przeznaczone do zastosowań, w których wymagana jest precyzyjna regulacja temperatury wody powrotnej. Wyposażono je w dwa zawory odcinające z termometrami, zawór zwrotny, wysokiej klasy izolację i wysokowydajną pompę cyrkulacyjną.
Urządzenia GST200 są dostarczane z 3-drogowym termostatycznym zaworem mieszającym do stałej regulacji temperatury w obiegu kotła. Termostatyczny zawór temperaturowy ma regulowaną nastawę temperatury w zakresie 50 °C-75 °C.
GST240
![GST241_design2.png](/storage/003F4ECD14D4A0B7F15D8B799E06F81C28A70CED5BA6E8A6CE0D0F6B2170DD60/75e28fdebd77485d9a2056d4166fd036/160-160-0-png.Png/media/f0b5a0b42a924ef1849570a688acdab1/GST241_design2.png)
![GST241_Design2_A_Front.png](/storage/128A7933A923D516969DBDCF23138ED6DB5A7EF171082ED8E65AA513E6F27945/b8ecb8b40e9a48f781cb67e9f7082263/160-160-0-png.Png/media/3bd978ef152a478b871a9422495a8e01/GST241_Design2_A_Front.png)
![GST241_Design2_A_Side.png](/storage/1F0EC2052917FD00AB9AD431798A2C7C8ABE85531CADAE91D7ECE080A2526C14/1c98c14280e443c2a57fab99697f2b5c/160-160-0-png.Png/media/313c3db6747b4ef387a3cc8d55a6240a/GST241_Design2_A_Side.png)
Nr art. | Nazwa | DN | Typ pompy | Zakres temperatur [°C] | Przyłącza I | Przyłącza | Masa [kg] | Uwaga |
61121200 | GST241 | 25 | Wilo PARA 25-130/6 | 50‒70 | G 1" | G 1½" | 5,6 | Zastępuje 61120200 |
Montaż grupy pompowej ESBE

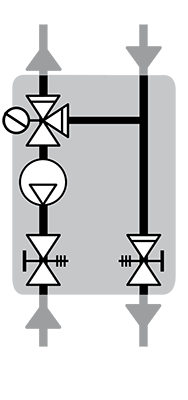

Obsługa
![Obsługa](/storage/C27D8BD5D24706F43B3FFEABFFC88EFF91CFC064643C4EA092176965942A6FCB/887d1e9b58644ce7979af78ef173692a/png/media/fac6cc9ae1e2437bac0dbdd9a626eed2/GST200_grey-01.png)
Przykładowe instalacje
![Przykładowe instalacje](/storage/9354577B28F8592605D382CE40FF8F06B042560AF39C4292C86AD3D318AA03B8/19eefae1f85b4d85b0a5ecd6a7ef7c31/png/media/209cdd5bb310448cb05ec6c708771ffe/Return%20Temp%20unit_Appl2_B-01.png)
W obu przypadkach GST200 zapewnia osiągnięcie przez kocioł wysokiej temperatury spalania, aby zapewnić jak najniższą emisję i wysoką sprawność kotła, co ogranicza osadzanie się smoły i zwiększa żywotność kotła (zapobieganie kondensacji). Zaletą użycia urządzenia w tych zastosowaniach jest ochrona kotła przed kondensacją, zwiększenie żywotności kotła oraz zapewnienie odpowiedniej temperatury podczas całego procesu spalania.
![](/storage/1C5A063DA415DFC1E86326E58F1A08D1C8F8AE5B8F155067058DDC89768062C4/8560a1c2d83f4346aa0b47196491bbb0/png/media/1454b08e9b384de1980beb440aafffc4/Return%20Temp%20unit_Appl1_B-01.png)
Dokumenty
Nazwa | Pobierz |
Instrukcja obsługi GST200 |
|
Dane techniczne
Maks. ciśnienie statyczne: | PN 10 |
Ciśnienie robocze: | 1,0 MPa |
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: | ≤0,20 |
Medium, Woda grzewcza: | zgodna z VDI2035 |
Medium, Mieszaniny wodno-glikolowe: | maks. 50 % ; Mieszaniny wodno-glikolowe mają wpływ na wydajność pompy. W przypadku mieszanin wodno-glikolowych należy wziąć pod uwagę wydajność pompy. |
Temperatura medium, maks.: | +100 °C |
Temperatura medium, min.: | +5 °C |
Temperatura otoczenia, maks.: | +58 °C |
Temperatura otoczenia, min.: | 0 °C |
Przyłącza, Gwint wewnętrzny (G): | ISO 228/1 |
Przyłącza, Gwint zewnętrzny (G): | ISO 228/1 |
Materiał w kontakcie z wodą |
Komponenty: Mosiądz, żelazo, stal Materiał uszczelnień: PTFE, włókno aramidowe, EPDM |
Zintegrowana pompa
Wilo PARA 25-130/6-43/SC | |
Zasilanie: | 230 ± 10% V AC, 50/60 Hz |
Pobór mocy: | 3 — 43 W |
Ochronność obudowy: | IP X4D |
Klasa izolacji: | F |
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: | <0,20 |
Zintegrowany zawór
ESBE VTC422, DN25-4,5 50-70°C | |
Maks. spadek ciśnienia różnicowego: | 100 kPa (1 bar) |
Zakres temperatur: | 50 - 70°C |
Przeciek w % przepływu: | A-AB: Uszczelnienie hermetyczne; B-AB: Uszczelnienie hermetyczne |
Regulacyjność Kv/Kv min, A-AB: | 100 |
Zgodność z normami
SI 2016 nr 1105
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr 1091
SI 2012 nr 3032
SI 2010 nr 2617
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Wymiarowanie
Okablowanie
Opcje
Do pobrania
Rodzaj | Podgląd | Pobierz |
Karta techniczna | GST200 |
|
Instrukcja obsługi | GST200 |
|
Instrukcja obsługi | GST200, Pompa Wilo (de, en, fr) |
|
Certyfikaty | Deklaracja zgodności — GST200 (en) |
|
Certyfikaty | Deklaracja zgodności UKCA — GST200 (en) |
|
Certyfikaty | Deklaracja produktu budowlanego BPD3 — GST200 (en) |
|
Certyfikaty | EAC Certyfikat (RU) |
|
Zdjęcie | GST241, wysokiej jakosci |
|
Rysunek 2D | GST241 |
|
Rysunek 3D (plik stp) | GST241, DN25 |
|
Zastosowania
Grupa pompowa do kotłów na paliwo stałe z ochroną przed zbyt niską temperaturą wody powrotnej (regulacja w zakresie 50-75 °C)
Grupa pompowa do kotłów na paliwo stałe z ochroną przed zbyt niską temperaturą wody powrotnej.
