Unité de température de retour, fonction de mélange thermostatique
GST200
- Contrôle thermostatique de la température constante
- Température de mélange souhaitée définie entre 50°C et 75°C
- Produit disponible en DN25
- Circulateur à rendement élevé
- Coque d'isolation de qualité supérieure
- Pré-testé et prêt à l’emploi
- Conception compacte
La série GST200 d’ESBE est un dispositif de contrôle de température de retour conçu pour les systèmes de chauffage avec source de chauffage à combustible solide. Équipé de deux vannes d'arrêt avec thermomètres, d'un clapet anti-retour, d'une coque d'isolation de qualité supérieure et d'un circulateur à rendement élevé.
Le GST200 est livré avec une vanne de charge thermostatique à 3 voies pour une régulation constante de la température du circuit chaudière. Le vanne de charge thermostatique est munie d’un dispositif de réglage permettant de paramétrer la température dans une plage comprise entre 50°C et 75°C.
Gamme de produits
GST240
| Réf. | Référence | DN | Type de pompe | Plage de température [°C] | Connexions I | Connexions J | Poids [kg] | Note |
| 61121200 | GST241 | 25 | Wilo PARA 25-130/6 | 50‒70 | G 1" | G 1½" | 5,6 | Remplace 61120200 |
Assistance au montage
Installer le module hydraulique ESBE

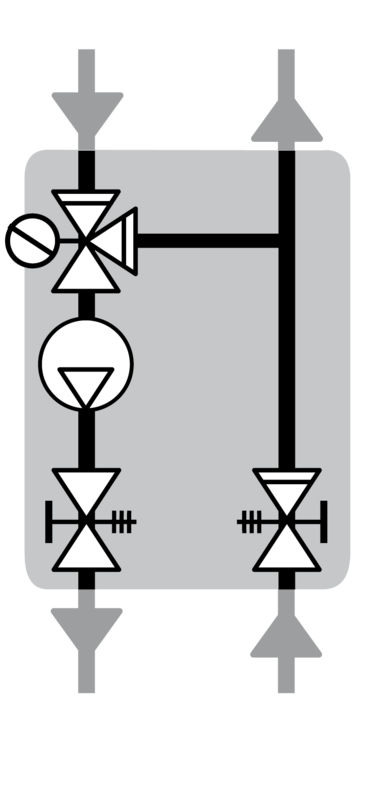

Utilisation
Exemple d'installation
Dans les deux cas, le GST200 garantit que la chaudière atteint une température de combustion élevée pour assurer le moins d’émissions possibles et un rendement élevé, ce qui réduit la formation de goudron et augmente la durée de vie de la chaudière (en empêchant la condensation). L'avantage du recours à ce groupe dans ces applications est la protection de la chaudière contre la condensation, ce qui augmente la durée de vie de la chaudière et fournit la température adéquate tout au long du processus de combustion.
Documents
| Nom | Télécharger |
| Instructions pour l'installation GST200 |
|
Caractéristiques techniques
Caractéristiques techniques
| Classe de pression : | PN 10 |
| Pression de service : | 1,0 MPa |
| Isolation : | EPP λ 0,036 W/mK |
| EEI (Index d’efficacité énergétique), circulateur : | ≤0,20 |
| Fluides, Eau de chauffage : | en conformité avec VDI2035 |
| Fluides, Mélanges eau / glycol : | max. 50 % ; Les mélanges eau / glycol affectent les performances de la pompe. Dans le cas d'applications où des mélanges eau / glycol sont utilisés, les performances de la pompe doivent être prises en compte. |
| Température du fluide utilisé, max. : | +100 °C |
| Température du fluide utilisé, min. : | +5 °C |
| Température ambiante, max. : | +58 °C |
| Température ambiante, min. : | 0 °C |
| Raccordements, Filetage intérieur (G) : | ISO 228/1 |
| Raccordements, Filetage extérieur (G) : | ISO 228/1 |
| Matériau, en contact avec l'eau |
Composition : Laiton, fonte, acier Matériau des garnitures d'étanchéité : PTFE, fibre d'aramide, EPDM |
Pompe intégrée
| Wilo PARA 25-130/6-43/SC | |
| Alimentation électrique : | 230 ± 10% V CA, 50/60 Hz |
| Consommation électrique : | 3 — 43 W |
| Indice de protection : | IP X4D |
| Classe d'isolation : | F |
| EEI (Index d’efficacité énergétique), circulateur : | <0,20 |
Vanne intégrée
| ESBE VTC422, DN25-4,5 50-70°C | |
| Chute de pression différentielle max. : | 100 kPa (1 bar) |
| Plage de température: | 50 - 70°C |
| Taux de fuite en % du débit : | A-AB: Étanche; B-AB: Étanche |
| Plage de réglage Kv/Kv mini, A-AB : | 100 |
Conformité
SI 2016 n° 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 N° 1091
SI 2012 N° 3032
SI 2010 n° 2617
Dimensionnement
Branchement
Accessoires et pièces détachées
Options
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
66001100 | GMA411 | ESBE GMA411 Séparation hydraulique pour 1 groupe hydraulique | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Collecteur pour 2 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Collecteur pour 3 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Collecteur pour 4 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Collecteur pour 5 groupes, sans la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Collecteur pour 2 groupes, avec la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Collecteur pour 3 groupes, avec la fonction de séparateur hydraulique intégrée | DN25/32 | |
|
Pièces détachées
| Réf. | Référence | Désignation | Note | Fiche technique | Notice d'utilisation | |
 |
57080600 | VTC942 | ESBE VTC942 Kit de réparation séries VTC422, 50 - 70°C | VTC400 | |
|
 |
67003400 | GSP911 | ESBE GSP911 Vanne à boisseau sphérique DN 25 avec thermomètre, 2 pcs/colis | DN25 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Pompe Wilo PARA 25/6 | DN25 | |
|
Télécharger nos documents
Télécharger nos documents
| Taper | Aperçu | Télécharger |
| Fiche technique | GST200 |
|
| Instructions pour l'installation | GST200 |
|
| Instructions pour l'installation | GST200, Wilo pompe (de, en, fr) |
|
| Instructions pour l'installation | GST200, Wilo pompe (cs, sk) |
|
| Certificat | Déclaration de conformité, GST200 (en) |
|
| Certificat | Déclaration de conformité UKCA, GST200 (en) |
|
| Certificat | Déclaration relative aux matériaux de construction BPD3, GST200 (en) |
|
| Certificat | EAC Certificat (RU) |
|
| Image | GST241, haute résolution |
|
| Image 2D | GST241 |
|
| Plan 3D (fichier .stp) | GST241, DN25 |
|
Documentation connexe
Produits associés
 |
GMA400, GMA500 | Les collecteurs des séries GMA400 et GMA500 sont conçus pour une utilisation avec les groupes hydraulique, avec coque d'isolation conformément à la directive EnEV2014 et supports muraux | Fiche technique | Instructions pour l'installation |
Applications
Applications
Dispositif de contrôle de température de retour conçu pour des applications de combustible solides, où un contrôle de la température de retour est requis.
Dispositif de contrôle de température de retour conçu pour des applications de combustible solides, où un contrôle de la température de retour est requis.
