Grupa pompowa, z zaworem mieszającym i siłownikiem

GRA100

  • Doskonała regulacja przepływu dzięki progresywnej charakterystyce zaworu
  • Współpracuje z większością sterowników dostępnych na rynku
  • Wysokiej klasy izolacja termiczna
  • Jeden rozmiar do wszystkich zastosowań — automatyczne dostosowanie + progresywna charakterystyka
Urządzenia ESBE serii GRA100 to grupy pompowe przeznaczone do obiegów grzewczych, w których wymagana jest doskonała regulacja przepływu i temperatury. Wyposażono je w dwa zawory odcinające z termometrami, zawór zwrotny, wysokiej klasy osłonę izolacyjną i pompę cyrkulacyjną o wysokiej sprawności.  Urządzenia serii GRA100 są dostarczane z 3-drogowym, obrotowym, progresywnym zaworem mieszającym oraz siłownikiem. Grupa pompowa mieszająca zapewnia najlepszą regulację niezależnie od natężenia przepływu oraz niskie ryzyko przewymiarowania dzięki progresywnej charakterystyce zaworu, a także możliwości współpracy z większością sterowników dostępnych na rynku.
Gama produktów

GRA111

Nr art. Nazwa DN Typ pompy Przyłącze I Przyłącze J Masa [kg] Uwaga
61040100 GRA111 25 Wilo 25/6 G 1" G 1½" 5,7 230 V, 3-punktowy sygnał sterujący ARA661
61040400 GRA111 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 230 V, 3-punktowy sygnał sterujący ARA661

GRA112

Nr art. Nazwa DN Typ pompy Przyłącze I Przyłącze J Masa [kg] Uwaga
61040500 GRA112 25 Grundfos 25-50 G 1" G 1½" 5,8 230 V, 3-punktowy sygnał sterujący ARA661
61040600 GRA112 32 Grundfos 25-70 G 1¼" G 1½" 6,5 230 V, 3-punktowy sygnał sterujący ARA661

GRA131

Nr art. Nazwa DN Typ pompy Przyłącze I Przyłącze J Masa [kg] Uwaga
61043200 GRA131 25 Wilo 25/6 G 1" G 1½" 5,7 24 V, sygnał proporcjonalny ARA639
61043300 GRA131 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 24 V, sygnał proporcjonalny ARA639

GRA132

Nr art. Nazwa DN Typ pompy Przyłącze I Przyłącze J Masa [kg] Uwaga
61043400 GRA132 25 Grundfos 25-50 G 1" G 1½" 5,8 24 V, sygnał proporcjonalny ARA639
61043500 GRA132 32 Grundfos 25-70 G 1¼" G 1½" 6,5 24 V, sygnał proporcjonalny ARA639
Instrukcja obsługi i montażu

Film: Montaż grup pompowych ESBE

Obsługa

Obsługa

Przykładowe instalacje

Przykładowe instalacje
Dane techniczne

Dane techniczne

Maks. ciśnienie statyczne: PN 6
Ciśnienie robocze: 0,6 MPa
Izolacja: EPP λ 0,036 W/mK
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa: <0,21
Media, Woda grzewcza: zgodna z VDI2035
Media, Mieszaniny wodno-glikolowe: maks. 50 % (przy domieszce powyżej 20% wymagana jest kontrola parametrów pompowania)
Media, Mieszaniny wodno-etanolowe: maks. 28 %
Temperatura medium, maks.: +110 °C
Temperatura medium, min.: 0 °C
Temperatura otoczenia, maks.: +50 °C
Temperatura otoczenia, min.: 0 °C
Przyłącza, Gwint wewnętrzny (G): ISO 228/1
Przyłącza, Gwint zewnętrzny (G): ISO 228/1
Materiał w kontakcie z wodą Komponenty: Mosiądz, żeliwo, stal
Materiał uszczelnień: PTFE, włókno aramidowe, EPDM

Zintegrowana pompa

Grundfos UPM3 25-50
Zasilanie 230 ± 10% V AC, 50/60 Hz
Pobór mocy 2 — 34 W
Ochronność obudowy IP X4D
Klasa izolacji F
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa <0,20
Grundfos UPM3 25-70
Zasilanie 230 ± 10% V AC, 50/60 Hz
Pobór mocy 2 — 53 W
Ochronność obudowy IP X4D
Klasa izolacji F
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa <0,20
Wilo Yonos Para 25/6-130 RKA
Zasilanie 230 ± 10% V AC, 50/60 Hz
Pobór mocy 3 — 45 W
Ochronność obudowy IP X4D
Klasa izolacji F
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa <0,20
Wilo Yonos Para 25/7,5 RKA
Zasilanie 230 ± 10% V AC, 50/60 Hz
Pobór mocy 3 — 76 W
Ochronność obudowy IP X4D
Klasa izolacji F
EEI (Wskaźnik efektywności energetycznej), pompa obiegowa <0,21

Zintegrowany zawór

ESBE VRG430, DN20-8
Maks. spadek ciśnienia różnicowego 100 kPa (1 bar)
Ciśnienie zamknięcia 200 kPa (2 bar)
Przeciek w % przepływu <0,05%*
* Ciśnienie różnicowe 100 kPa (1 bar)
ESBE VRG430, DN25-12
Maks. spadek ciśnienia różnicowego 100 kPa (1 bar)
Ciśnienie zamknięcia 200 kPa (2 bar)
Przeciek w % przepływu < 0,05%*
* Ciśnienie różnicowe 100 kPa (1 bar)

Zintegrowany siłownik

ESBE ARA661
Sygnał sterujący 3-punktowy SPDT
Zasilanie 230 ± 10% V AC, 50Hz
Pobór mocy 5 VA
Czas obrotu 90° 120 s
Ochronność obudowy IP41
Klasa ochronna II
ESBE ARA639
Sygnał sterujący proporcjonalnym
Sygnał zwrotny „U” 2-10 V AC
Zasilanie 24 ± 10% V AC/DC, 50/60 Hz
Pobór mocy — praca AC: 5 W / DC: 2,5 W
Pobór mocy – pozycjonowanie AC: 11 VA / DC: 6 VA
Czas obrotu 90° 15/30/60/120 s
Ochronność obudowy IP41
Klasa ochronna II
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
PED 2014/68/EU, artykuł 4.3
ErP 2015
EnEV2014

Dobór

Dobór
Przewodnik doboru — patrz arkusz danych

Okablowanie

Zapoznaj się z instrukcją montażu

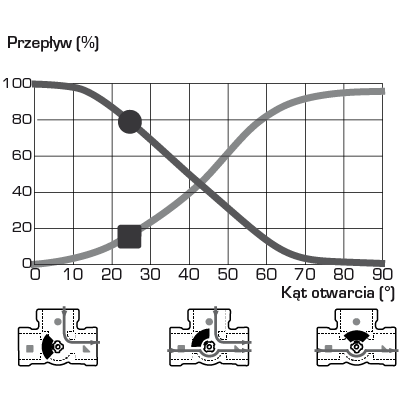

Charakterystyka zaworu VRG430, DN20

Charakterystyka zaworu VRG430, DN20

Charakterystyka zaworu VRG430, DN25

Charakterystyka zaworu VRG430, DN25
Akcesoria i części zamienne

Opcje

Nr art. Nazwa Oznaczenie Uwaga Arkusz danych Instrukcja obsługi
66001100 66001100 GMA411 ESBE GMA411 Rozdzielacz ze zintegrowanym sprzędłem hydraulicznym do podłączenia 1 grup pompowych. download download
66001200 66001200 GMA421 ESBE GMA421 Rozdzielacz do podłączenia 2 grup pompowych. download download
66001300 66001300 GMA431 ESBE GMA431 Rozdzielacz do podłączenia 3 grup pompowych. download download
66001400 66001400 GMA441 ESBE GMA441 Rozdzielacz do podłączenia 4 grup pompowych. download download
66001500 66001500 GMA451 ESBE GMA451 Rozdzielacz do podłączenia 5 grup pompowych. download download
66001600 66001600 GMA521 ESBE GMA521 Rozdzielacz ze zintegrowanym sprzędłem hydraulicznym do podłączenia 2 grup pompowych. download download
66001700 66001700 GMA531 ESBE GMA531 Rozdzielacz ze zintegrowanym sprzędłem hydraulicznym do podłączenia 3 grup pompowych. download download

Części zamienne

Nr art. Nazwa Oznaczenie Uwaga Arkusz danych Instrukcja obsługi
67000600 67000600 GSP903 ESBE GSP903 Zestaw termometrów, 2 szt./opakowanie download download
67003400 67003400 GSP911 ESBE GSP911 Zawory kulowe z termometrami DN25, 2 szt./opakowanie DN25 download download
67004000 67004000 GSP911 ESBE GSP911 Zawory kulowe z termometrami DN32, 2 szt./opakowanie DN32 download download
67000700 67000700 GSP912 ESBE GSP912 — zestaw przyłączeniowy VRG&ARA. DN20-DN32 download download
67004400 67004400 GSP910 ESBE GSP910 Izolacja, Grupy pompowej DN25/32 download download
67000100 67000100 GSP901 ESBE GSP901 Pompa RKA 25/6 Wilo DN25 download download
67000300 67000300 GSP901 ESBE GSP901 Pompa RKA 25/7.5 Wilo DN32 download download
67000400 67000400 GSP901 ESBE GSP901 Pompa UPM3 25-50 Grundfos DN25 download download
67000500 67000500 GSP901 ESBE GSP901 Pompa UPM3 25-70 Grundfos DN32 download download
Do pobrania

Do pobrania

Rodzaj Podgląd Pobierz
Arkusz danych GRA100 download
Instrukcja obsługi GRA100 (de, en, fr, it, pl, sv) download
Instrukcja obsługi GRA100 (cs, ee, fi, ru) download
Instrukcja Funkcja zaworu 2-drogowego (en) download
Instrukcja obsługi GRA100, Pompa Wilo (en) download
Instrukcja obsługi GRA100, Pompa Grundfos (en) download
Instrukcja obsługi ARA661, 3-punktowy download
Instrukcja obsługi ARA639, proporcjonalny. download
Certyfikaty Deklaracja zgodności — GRA100 (en) download
Certyfikaty Deklaracja zgodności UK CA — GRA100 (en) download
Certyfikaty Deklaracja produktu budowlanego BPD3, GRA100 (en) download
Certyfikaty EAC Certyfikat (RU) download
Certyfikat UKRSEPRO Certyfikat (UA) download
Zdjęcie GRA111, GRA131, wysokiej jakosci download
Zdjęcie GRA112, GRA132, wysokiej jakosci download
Rysunek 2D GRA111, GRA131 download
Rysunek 2D GRA112, GRA132 download
Rysunek 3D (plik stp) GRA111, DN25 download
Rysunek 3D (plik stp) GRA111, DN32 download
Rysunek 3D (plik stp) GRA112, DN25 download
Rysunek 3D (plik stp) GRA112, DN32 download
Rysunek 3D (plik stp) GRA131, DN25 download
Rysunek 3D (plik stp) GRA131, DN32 download
Rysunek 3D (plik stp) GRA132, DN25 download
Rysunek 3D (plik stp) GRA132, DN32 download
