Pumpengruppe, mit 3-Wege-Mischer

GRA100

  • Hervorragende Durchflussregelung dank der progressiven Kennlinie des Ventils
  • Kann zusammen mit den meisten auf dem Markt erhältlichen Reglern verwendet werden
  • Hochwertige Dämmschale
  • Einheitsgröße – Auto-Adapt + progressive Kennlinie
Die ESBE Modellreihe GRA100 ist eine Pumpengruppe mit Mischfunktion für Heizanwendungen, bei denen eine hervorragende Durchfluss- und Temperaturregelung benötigt wird. Ausgestattet mit zwei Absperrventilen mit Thermometern, Rückschlagventil, hochwertiger Dämmschale und leistungsstarker Zirkulationspumpe. Die Modellreihe GRA100 wird mit progressivem 3-Wege-Mischventil und Stellmotor geliefert. Die Pumpengruppe mit Mischfunktion garantiert beste Regulierungsleistung unabhängig von der Durchflussrate und ein niedriges Risiko der Überdimensionierung dank der progressiven Kennlinie des Ventils sowie die Kombinationsmöglichkeit mit den meisten auf dem Markt erhältlichen Reglern.
Produktpalette

GRA111

Art. Nr. Bezeichnung DN Pumpe Referenz Anschluss I Anschluss J Gewicht [kg] Hinweis
61040100 GRA111 25 Wilo 25/6 G 1" G 1½" 5,7 230V, 3-Punkt-Steuersignal ARA661
61040400 GRA111 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 230V, 3-Punkt-Steuersignal ARA661

GRA112

Art. Nr. Bezeichnung DN Pumpe Referenz Anschluss I Anschluss J Gewicht [kg] Hinweis
61040500 GRA112 25 Grundfos 25-50 G 1" G 1½" 5,8 230V, 3-Punkt-Steuersignal ARA661
61040600 GRA112 32 Grundfos 25-70 G 1¼" G 1½" 6,5 230V, 3-Punkt-Steuersignal ARA661

GRA131

Art. Nr. Bezeichnung DN Pumpe Referenz Anschluss I Anschluss J Gewicht [kg] Hinweis
61043200 GRA131 25 Wilo 25/6 G 1" G 1½" 5,7 24V, Proportional signal ARA639
61043300 GRA131 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 24V, Proportional signal ARA639

GRA132

Art. Nr. Bezeichnung DN Pumpe Referenz Anschluss I Anschluss J Gewicht [kg] Hinweis
61043400 GRA132 25 Grundfos 25-50 G 1" G 1½" 5,8 24V, Proportional signal ARA639
61043500 GRA132 32 Grundfos 25-70 G 1¼" G 1½" 6,5 24V, Proportional signal ARA639
Einbauhilfe

Anleitung für Installateure, Pumpengruppen

Anwendung

Anwendung

Einbaubeispiele

Einbaubeispiele
Technische Daten

Technische Daten

Druckstufe: PN 6
Betriebsdruck: 0,6 MPa
Isolierung: EPP λ 0,036 W/mK
EEI (Energieeffizienzindex), Zirkulationspumpe: <0,21
Medien, Heizwasser: in Übereinstimmung mit VDI2035
Medien, Wasser-Glykol-Mischungen: max. 50 % (bei über 20 % Beimischung müssen die Pumpendaten überprüft werden)
Medien, Wasser-Ethanol-Mischungen: max. 28 %
Mediumtemperatur, max.: +110 °C
Mediumtemperatur, min.: 0 °C
Umgebungstemperatur, max.: +50 °C
Umgebungstemperatur, min.: 0 °C
Anschlüsse, Innengewinde (G): ISO 228/1
Anschlüsse, Außengewinde (G): ISO 228/1
Wasserberührte Materialien Komponenten: Messing, Grauguss, Stahl
Dichtmaterialien: PTFE, Aramidfasern, EPDM

Integrierte Pumpe

Grundfos UPM3 25-50
Spannungsversorgung 230 ± 10% V AC, 50/60 Hz
Leistungsaufnahme 2 — 34 W
Schutzart IP X4D
Isolationsklasse F
EEI (Energieeffizienzindex), Zirkulationspumpe <0,20
Grundfos UPM3 25-70
Spannungsversorgung 230 ± 10% V AC, 50/60 Hz
Leistungsaufnahme 2 — 53 W
Schutzart IP X4D
Isolationsklasse F
EEI (Energieeffizienzindex), Zirkulationspumpe <0,20
Wilo Yonos Para 25/6-130 RKA
Spannungsversorgung 230 ± 10% V AC, 50/60 Hz
Leistungsaufnahme 3 — 45 W
Schutzart IP X4D
Isolationsklasse F
EEI (Energieeffizienzindex), Zirkulationspumpe <0,20
Wilo Yonos Para 25/7,5 RKA
Spannungsversorgung 230 ± 10% V AC, 50/60 Hz
Leistungsaufnahme 3 — 76 W
Schutzart IP X4D
Isolationsklasse F
EEI (Energieeffizienzindex), Zirkulationspumpe <0,21

Integrierter Mischer

ESBE VRG430, DN20-8
Max. Differenzdruckabfall 100 kPa (1 bar)
Schließdruck 200 kPa (2 bar)
Leckrate in % vom Durchfluss <0,05%*
* Differenzdruck 100kPa (1 bar)
ESBE VRG430, DN25-12
Max. Differenzdruckabfall 100 kPa (1 bar)
Schließdruck 200 kPa (2 bar)
Leckrate in % vom Durchfluss < 0,05%*
* Differenzdruck 100kPa (1 bar)

Integrierter Stellmotor

ESBE ARA661
Steuersignal 3-Punkt SPDT
Spannungsversorgung 230 ± 10% V AC, 50Hz
Leistungsaufnahme 5 VA
Laufzeit 90° 120 s
Schutzart IP41
Schutzklasse II
ESBE ARA639
Steuersignal Proportional
Rückmeldesignal, "U" 2-10 V AC
Spannungsversorgung 24 ± 10% V AC/DC, 50/60 Hz
Leistungsaufnahme - Betrieb AC: 5 W / DC: 2,5 W
Leistungsaufnahme - Dimensionierung AC: 11 VA / DC: 6 VA
Laufzeit 90° 15/30/60/120 s
Schutzart IP41
Schutzklasse II
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, Artikel 4.3
ErP2009/125/EC
ErP2015
EnEV2014

Dimensionierung

Dimensionierung
Dimensionierungsanleitung – Siehe Datenblatt

Verdrahtung

Bitte beachten Sie die Montageanweisung

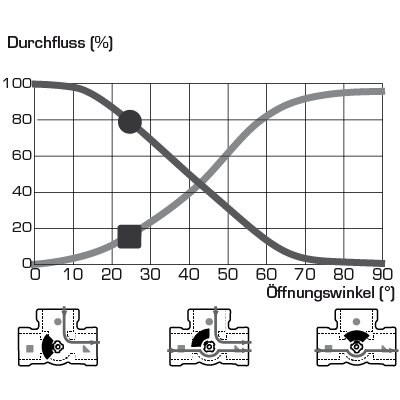

Mischerkennlinie VRG430, DN20

Mischerkennlinie VRG430, DN20

Mischerkennlinie VRG430, DN25

Mischerkennlinie VRG430, DN25
Zubehör- und Ersatzteile

Zubehör

Art. Nr. Referenz Bezeichnung Hinweis Datenblatt Bedienungsanleitung
66001100 66001100 GMA411 ESBE GMA411 Hydraulische Weiche für ein Pumpengruppe. download download
66001200 66001200 GMA421 ESBE GMA421 Verteilerbalken für zwei Pumpengruppen, ohne integrierte hydraulische Weichenfunktion download download
66001300 66001300 GMA431 ESBE GMA431 Verteilerbalken für drei Pumpengruppen, ohne integrierte hydraulische Weichenfunktion download download
66001400 66001400 GMA441 ESBE GMA441 Verteilerbalken für vier Pumpengruppen, ohne integrierte hydraulische Weichenfunktion download download
66001500 66001500 GMA451 ESBE GMA451 Verteilerbalken für fünf Pumpengruppen, ohne integrierte hydraulische Weichenfunktion download download
66001600 66001600 GMA521 ESBE GMA521 Verteilerbalken für zwei Pumpengruppen, mit integrierter hydraulischer Weiche download download
66001700 66001700 GMA531 ESBE GMA531 Verteilerbalken für drei Pumpengruppen, mit integrierter hydraulischer Weiche download download

Ersatzteile

Art. Nr. Referenz Bezeichnung Hinweis Datenblatt Bedienungsanleitung
67000600 67000600 GSP903 ESBE GSP903 Thermometer Upgrade Set, 2 Stk./Packung download download
67003400 67003400 GSP911 ESBE GSP911 Kugelhähne inkl. Thermometer DN25, 2 Stk./Packung DN25 download download
67004000 67004000 GSP911 ESBE GSP911 Kugelhähne inkl. Thermometer DN32, 2 Stk./Packung DN32 download download
67000700 67000700 GSP912 ESBE GSP912 Adapterset VRG&ARA DN20-DN32 download download
67004400 67004400 GSP910 ESBE GSP910 Isolierung, Pumpengruppe DN25/32 download download
67000100 67000100 GSP901 ESBE GSP901 Pumpe RKA 25/6 Wilo DN25 download download
67000300 67000300 GSP901 ESBE GSP901 Pumpe RKA 25/7.5 Wilo DN32 download download
67000400 67000400 GSP901 ESBE GSP901 Pumpe UPM3 25-50 Grundfos DN25 download download
67000500 67000500 GSP901 ESBE GSP901 Pumpe UPM3 25-70 Grundfos DN32 download download
Download-Bereich

Download-Bereich

Art Herunterladen
Datenblatt GRA100 download
Montageanweisung GRA100 (de, en, fr, it, pl, sv) download
Montageanweisung GRA100 (cs, ee, fi, ru) download
Anweisung 2-Wege-Ventil Funktion (en) download
Montageanweisung GRA100, Wilo Pumpe download
Montageanweisung GRA100, Grundfos Pumpe (en) download
Montageanweisung ARA661, 3-Punkt download
Montageanweisung ARA639, Stetig download
Zertifikate Konformitätserklärung, GRA100 (en) download
Zertifikate Gebäudeprodukterklärung BPD3, GRA100 (GB) download
Zertifikate EAC Zertifikat (RU) download
Bild GRA111, GRA131, hochauflösend download
Bild GRA112, GRA132, hochauflösend download
2D-Bild GRA111, GRA131 download
2D-Bild GRA112, GRA132 download
3D-Zeichnung (stp-Datei) GRA111, DN25 download
3D-Zeichnung (stp-Datei) GRA111, DN32 download
3D-Zeichnung (stp-Datei) GRA112, DN25 download
3D-Zeichnung (stp-Datei) GRA112, DN32 download
3D-Zeichnung (stp-Datei) GRA131, DN25 download
3D-Zeichnung (stp-Datei) GRA131, DN32 download
3D-Zeichnung (stp-Datei) GRA132, DN25 download
3D-Zeichnung (stp-Datei) GRA132, DN32 download
Anwendung

Anwendung

Pumpengruppe mit Mischventil und Stellmotor zur Steuerung von Kühlsystemen.
