Unidad de circulación, temperatura constante
GFA200, GFA300
- Control de temperatura constante termostático
- Temperatura de mezcla deseada establecida entre 20 °C y 55 °C
- Disponible en 3 tamaños: DN20, DN25, DN32
- 3 bombas de circulación de alta eficiencia diferentes
- Aislamiento térmico de clase alta
- Previamente probada y lista para el uso
- Diseño compacto
Las series ESBE GFA200 y GFA300 son unidades de circulación equipadas con válvulas mezcladoras termostáticas. Están diseñadas para circuitos de calefacción en los que se requiere un control de la temperatura constante. Equipada con dos válvulas de cierre con termómetros, válvula de retención, aislamiento térmico de clase alta y bomba de circulación de alta eficiencia.
La GFAx00 se suministra con una válvula mezcladora termostática de 3 vías para el control constante de la temperatura del circuito de calefacción. La válvula mezcladora termostática tiene un ajuste de temperatura regulable en el rango de 20 °C - 55 °C.
La serie GFA200, con dimensiones muy compactas, está disponible en DN25 y DN32 y está equipada con una bomba Wilo o Grundfos.
La serie GFA300 está disponible en DN20 y está equipada con una bomba Wilo.
Gama de productos
GFA211
| N.º ref. | Referencia | DN | Tipo de bomba | Rango de temperatura [°C] | Conexión I | Conexión J | A [mm] | Peso [kg] | Nota |
| 61021100 | GFA211 | 25 | Wilo PARA 25/6 | 20−55 | G 1" | G 1½" | 146 | 5,6 | Sustituye 61020100 |
| 61021200 | GFA211 | 32 | Wilo PARA 25/8 | 20−55 | G 1¼" | G 1½" | 157 | 5,9 | Sustituye 61020200 |
GFA212
| N.º ref. | Referencia | DN | Tipo de bomba | Rango de temperatura [°C] | Conexión I | Conexión J | A [mm] | Peso [kg] | Nota |
| 61021300 | GFA212 | 25 | Grundfos UPM3 AUTO 25-50 | 20−55 | G 1" | G 1½" | 141 | 5,7 | Sustituye 61020300 |
| 61021400 | GFA212 | 32 | Grundfos UPM3 AUTO 25-70 | 20−55 | G 1¼" | G 1½" | 141 | 5,8 | Sustituye 61020400 |
GFA311
| N.º ref. | Referencia | DN | Tipo de bomba | Rango de temperatura [°C] | Conexión I | Conexión J | Peso [kg] | Nota |
| 61023200 | GFA311 | 20 | Wilo PARA STG 15/8 | 20–55 | G ¾" | G 1" | 4,1 | Sustituye 61023100 |
GFA394
| N.º ref. | Referencia | DN | Tipo de bomba | Rango de temperatura [°C] | Conexión I | Conexión J | Peso [kg] | Nota |
| 61025100 | GFA394 | 20 | Wilo PARA 15/6 | 20–55 | G ¾" | G 1" | 3,4 | sin aislamiento térmico |
Soporte para la instalación
Instalación de la unidad de circulación ESBE
Funcionamiento
Ejemplos de instalación
Documentos
Datos técnicos
Datos técnicos
| Clase de presión: | PN 10 |
| Presión de trabajo: | 1,0 MPa |
| Aislamiento: | EPP λ 0,036 W/mK |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % ; Las mezclas de agua/glicol están afectando al rendimiento de la bomba. En el caso de aplicaciones en las que se utilicen mezclas de agua/glicol, se debe considerar el rendimiento de la bomba. |
| Temperatura del medio: | mín. +5°C, máx. +100°C |
| Temperatura ambiente - serie GFA211: | mín. 0°C, máx. +58°C |
| Temperatura ambiente - serie GFA212: | mín. 0°C, máx. +70°C |
| Temperatura ambiente - serie GFA300: | mín. 0°C, máx. +58°C |
| Conexiones, Rosca interna (G): | ISO 228/1 |
| Conexiones, Rosca externa (G): | ISO 228/1 |
| Material, en contacto con agua |
Componentes: Latón, hierro fundido, acero Material de sellado: PTFE, fibra aramida, EPDM |
La bomba de circulación integrada
| Wilo PARA 25-130/6-43/SC | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 3 — 43 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
| Wilo PARA 25-130/8-75/SC | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 10 — 75 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,21 |
| Grundfos UPM3 AUTO 25-50 130 | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 4 — 33 W |
| Clasificación del alojamiento: | IP44 |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
| Grundfos UPM3 AUTO 25-70 130 | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 2 — 52 W |
| Clasificación del alojamiento: | IP44 |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
| Wilo PARA STG 15-130/8-60/0 | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 2 — 60 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
| Wilo PARA 15-130/6-43/SCU | |
| Fuente de alimentación: | 230 ± 10% V CA, 50/60 Hz |
| Consumo eléctrico: | 3 — 43 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,20 |
Válvula integrada
| ESBE VTA378 | |
| Caída máx. de presión diferencial: | 100 kPa (1bar) |
| Rango de temperatura: | 20 - 55⁰C |
| Estabilidad de la temperatura: | ±3⁰C* |
| *: | * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C |
| ESBE VTA572, DN20-4,5 | |
| Caída máx. de presión diferencial: | 100kPa (1bar) |
| Rango de temperatura: | 20 - 55⁰C |
| Estabilidad de la temperatura: | ±3⁰C * |
| *: | * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C |
| ESBE VTA572, DN25-4,8 | |
| Caída máx. de presión diferencial: | 100kPa (1bar) |
| Rango de temperatura: | 20 - 55⁰C |
| Estabilidad de la temperatura: | ±3⁰C * |
| *: | * Válido a una presión de agua caliente/fría invariable, velocidad mínima de caudal 9 l/min. Diferencia mínima de temperatura entre la entrada de agua caliente y la salida de agua mezclada de 10°C y diferencia de temperatura máxima recomendada entre la entrada de agua fría/agua de retorno y la salida de agua mezclada: 10 °C |
Conformidad
SI 2016 n.º 1105
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 n.º 1091
SI 2012 n.º 3032
SI 2010 n.º 2617
Dimensionamento
Cableado
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
37001700 | VTA937 | ESBE VTA937 Kit de intercambio VTA370, 20 - 55 ºC | VTA370 |  |
|
 |
37101500 | VTA957 | ESBE VTA957 Kit de intercambio serie VTA570, 20-55 ºC | VTA570 | |
|
 |
67003300 | GSP933 | ESBE GSP933 Válvulas de bola con termómetro DN20 G¾", 2 piezas / paquete | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Válvulas de bola con termómetro DN20 G1", 2 piezas / paquete | DN20, G1" | |
|
 |
67003400 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN 25, 2 piezas / paquete | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Válvulas de bola con termómetro DN 32, 2 piezas / paquete | DN32 | |
|
 |
67005600 | GSP932 | ESBE GSP932 Bomba Wilo STG 15/8 | DN20 | |
|
 |
67004200 | GSP942 | ESBE GSP942 Bomba Wilo PARA 15-130/6-43 SCU | DN20 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Bomba Wilo PARA 25/6 | DN25 | |
|
 |
67005400 | GSP952 | ESBE GSP952 Bomba Grundfos UPM3 AUTO 25-50 | DN25 | |
|
 |
67005300 | GSP951 | ESBE GSP951 Bomba Wilo PARA 25/8 | DN32 | |
|
 |
67005500 | GSP952 | ESBE GSP952 Bomba Grundfos UPM3 AUTO 25-70 | DN32 | |
|
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
66000500 | GMA321 | ESBE GMA321 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. | DN20 | |
|
 |
66000600 | GMA331 | ESBE GMA331 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. | DN20 | |
|
 |
66000700 | GMB631 | ESBE GMB631 Caja de colector | DN20, para 2-3 unidades | |
|
 |
66001100 | GMA411 | ESBE GMA411 Separación hidráulica para 1 unidad de circulación | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Colector para 2 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Colector para 3 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Colector para 4 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Colector para 5 unidades de circulación, sin función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Colector para 2 unidades de circulación, con la función de separador hidráulico integrado. | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Colector para 3 unidades de circulación, con la función de separador hidráulico integrado. | DN25/32 | |
|
Área de descarga
Área de descarga
Materiales relacionados
Productos relacionados
 |
GRC200 | La serie GRC200 de ESBE son unidades de circulación, equipadas con válvula mezcladora rotatoria y controlador, diseñadas para sistemas de calefacción controlados por compensación climática o temperatura interior/exterior y en los que se requiere el control de la bomba. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | ||
 |
GMA300 | La serie GMA300 es un colector para 2 ó 3 unidades de circulación que incluye aislamiento conforme a la EnEV2014 y soportes para la pared. | Hoja de datos | Instrucciones de instalación | |||||||
 |
GBA200 | La ESBE serie GBA200 es una unidad mezcladora de circulación diseñada para circuitos de calefacción en los que se requiere un control de la temperatura de caudal y un uso eficiente de la energía. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | |||||
 |
GMB600 | La serie GMB600 de ESBE es un módulo de distribución para la gestión de dos o tres circuitos de calefacción, que se complementa con unidades de circulación opcionales de la serie GxA300, DN20. | Hoja de datos | Instrucciones de instalación | |||||||
 |
GRA200, GRA300 | Las ESBE serie GRA200 y GRA300 son unidades de circulación equipadas con válvula mezcladora rotatoria y actuador. Las unidades de circulación están diseñadas para sistemas de calefacción en los que se requiere el control de la temperatura del circuito de calefacción. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación |
 |
GDA200, GDA300 | Las ESBE serie GDA200 y GDA300 son unidades de circulación diseñadas para el suministro directo de energía al sistema de la manera más eficiente. | Hoja de datos | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación | Instrucciones de instalación |
 |
GMA400, GMA500 | Las series GMA400 y GMA500 son colectores para unidades de circulación que incluyen aislamiento térmico conforme a EnEV2014 y soportes para la pared | Hoja de datos | Instrucciones de instalación |
Aplicaciones
Aplicaciones

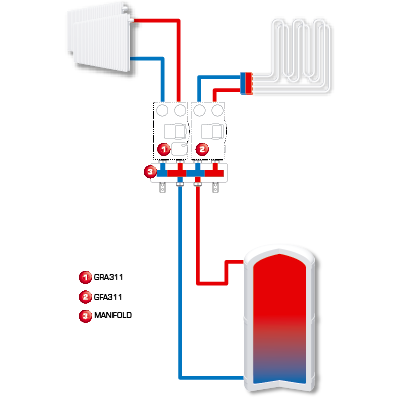

Unidad de circulación con control termostático de la temperatura definida para calefacción por suelo radiante.
