Thermostat de gaz de fumée
CTF200
- Température de commutation entre 40-160°C
- Interrupteur marche/arrêt en fonction de la température des gaz de fumée
Le thermostat de gaz de fumée de la série CTF200 ESBE est un régulateur de température électromécanique/limiteur réarmable qui est destiné à être utilisé dans les installations de production de chaleur avec plusieurs générateurs de chaleur et qui assure la commutation entre des chaudières à combustibles solides et des chaudières au fioul ou à gaz.
La série CTF200 peut également être utilisée pour la commande on/off des circulateurs et des unités de charge pour contrôler l’alimentation électrique d’un circulateur ou d’une unité de charge avec un circulateur intégré.
Gamme de produits
CTF27x

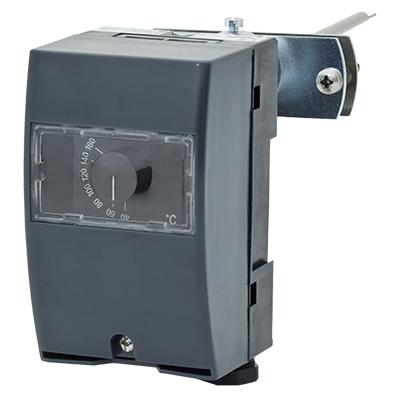

![CTF271_Flue gas thermostat_56020300.png](/storage/64BF61532A8586B93E7904E6F66A56DB83AC4472790DB67F615A462386423393/5f71156478cb4715b053143cb37d77d1/160-160-0-png.Png/media/3b1d2acfd0574c00abbf37e09211d2da/CTF271_Flue%20gas%20thermostat_56020300.png)
![CTF200 front_A-01.png](/storage/75FBC330E0DDE49A6DE31C3C7D14CDCFE6FD49DB4896E951047E4792570C89E0/88351075c3f749509c03e082e507baeb/160-160-0-png.Png/media/b292b68ac8cc4f6cb6112d11c7943c33/CTF200%20front_A-01.png)
![CTF200 side_A-01.png](/storage/316E2C0CFED0D9116471CAB2372A950A66A763AB13E12DAF1443922633C59D28/64b3bdc24c8249bb8717bb9525a3b015/160-160-0-png.Png/media/70a84becf6874115b232ca6b321eaef8/CTF200%20side_A-01.png)
Réf. | Référence | Plage de température de commutation [°C] | Maxi. sonde de température [°C] | Poids [kg] |
56020300 | CTF271 | 40 - 160 | 750 | 0,26 |
Assistance au montage
Exemples de montage
![Exemples de montage](/storage/BB7A928C675BB54728B2394EE2F7F9DDEBF2B1E235FC8095F1305E8073F0586C/f215ca9ac5444fcfa57965bafd9a9dd7/png/media/36f73f8b82bc45328338bc994ce77f48/CTF200_1_grey_A-01.png)
Documents
Nom | Télécharger |
Instructions pour l'installation CTF200 |
|
Caractéristiques techniques
Caractéristiques techniques
Indice de protection : | IP40 (EN 60529) |
Capacité de commutation : | plage de tension nominale : 40...250 VCA; plage de courant nominale : 0,5...16(2,6)A |
Hystérésis : | 11K ± 5,5K |
Doigt de gant : | Ø6,35 mm, longueur 150 mm |
Poids : | 0,255 kg (sans doigt de gant) |
Température ambiante stockage, maxi : : | +70 °C |
Température ambiante utilisation : | -25°C à +75°C |
Matériau, Couvercle du boîtier : | Polycarbonate (PC) |
Matériau, Boîtier : | polyamide renforcé (PA) |
Matériau, Doigt de gant : | Acier inoxydable |
Matériau, Doigt de gant : | Acier inoxydable |
Conformité
![Conformité](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 N° 1091
